141 Posts

Posted - 05/12/2007 : 01:34:15

Newton_ 60CSx

Edited by - newton_ on 05/13/2007 23:11:48

138 Posts

Posted - 05/12/2007 : 18:35:32

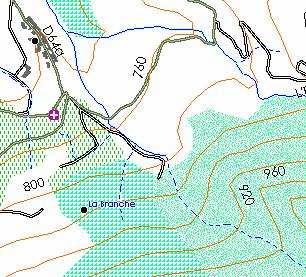

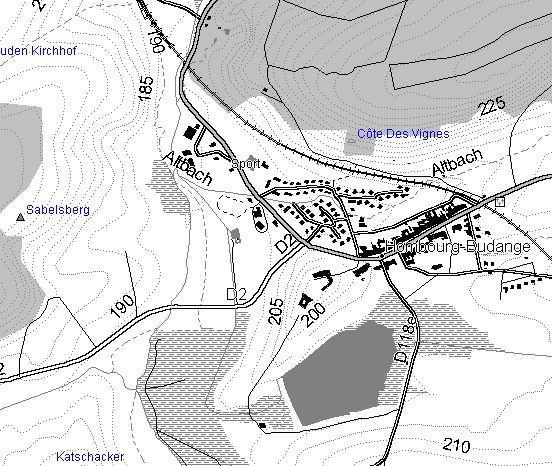

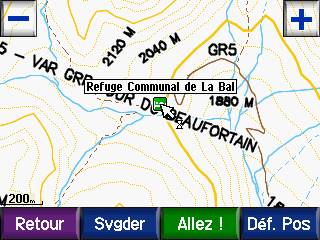

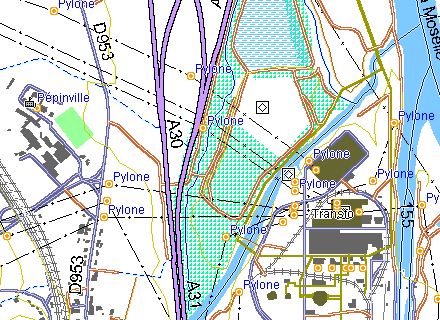

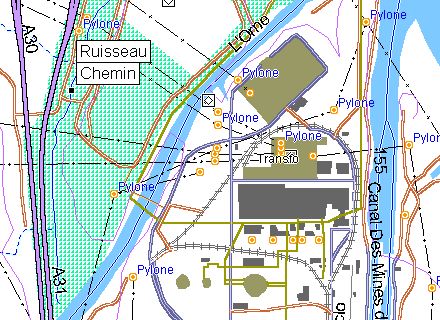

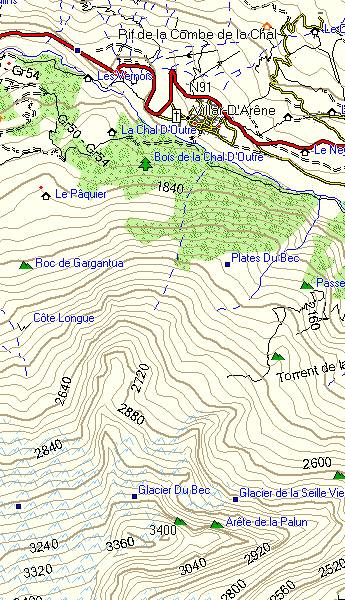

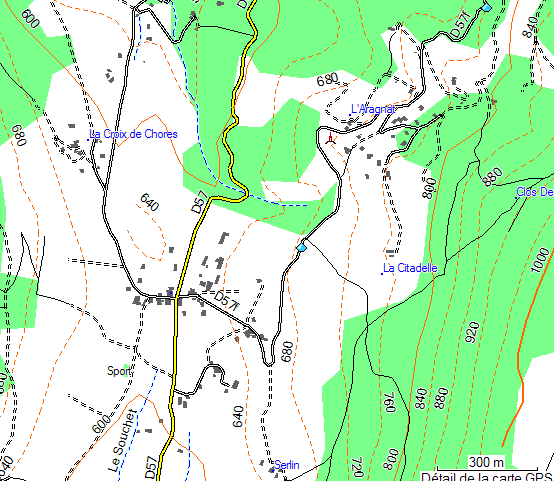

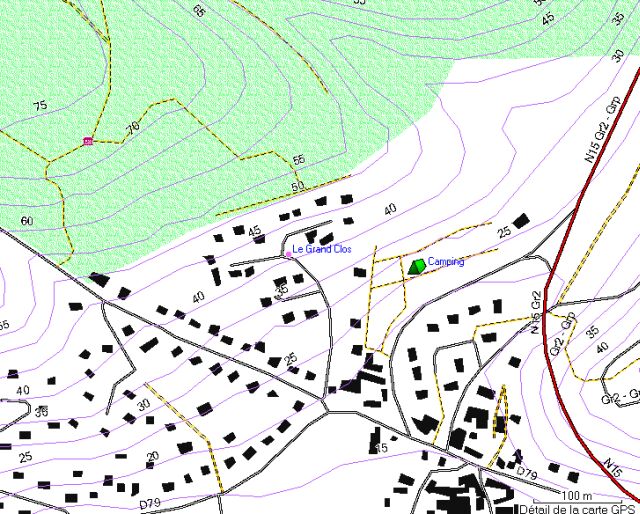

Dans la version testée, les forêts étaient habillées par le vert le plus clair (#ccffcc) qu'on puisse faire afficher par le GPS. Néanmoins, cette couleur assombrit l'écran, légèrement il est vrai mais fonce indéniablement la zone. La journée très ensoleillée et donc l'ambiance lumineuse ambiante a limité les dégâts. Tant que l'écran est au soleil, c'est le bonheur avec de la couleur qui s'affiche. Mais dès qu'on passe sous les arbres (donc à l'ombre), l'écran se fonce et ce phénomène est accentué par la diminution de luminosité ambiante. En bref, les 2 conjugués, difficile de voir quelque chose dans un épais sous-bois.
D'autre part, le GPS aurait gagné à être positionné différemment pour que mon angle de vision soit favorable. Sur mon vélo, il est accroché sur la potence du guidon (à l'horizontale légèrement incliné vers l'arrière, ma position ne varie pas beaucoup (je me redresse ou je m'incline un peu vers l'avant) mais tout cela ne change pas beaucoup la donne.

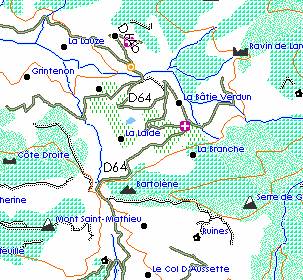

La broussaille composée par une zone vert clair obtenue par une trame de blanc et de vert étincelle au soleil mais surcharge l'écran qui n'a pas besoin de cela.
J'avais activé la trace pour garder un souvenir de la ballade. Les petits points noirs se sont bien tracés mais ils ont été mélangés au dessin du sentier qui comporte lui aussi des points. Heureusement que je n'ai pas eu à vérifier par où j'étais passé pour en déduire une nouvelle route par exemple. Les sentiers vont être modifiés.
Les lignes d'élévation en rouge sont très parlantes. Pas besoin de les chercher.
Les routes goudronnées se voient bien par rapport aux chemins qui ont un intérieur blanc.
Rien à dire sur les points des lieux-dits qui apparaissent en noir.

Ce qui sera adopté pour la prochaine sortie :
- une broussaille unie (c'est pas gênant, on a de la lumière, on n'est pas sous les arbres)
- des sentiers qui seront composés par une ligne noire (c'est bebergps qui va être content) renforcée par une ligne grise (la fameuse idée de génie, c'est un peu fort ...)
- des forêts composées de bosquets blancs d'arbres pour éclaircir la zone. Très stylisées mais en même temps, quand on le sait ... (que vois-tu dans ces forêts, newton_ ?)

Créer, tester, c'est toujours du plaisir, non ?

Edited by - gpsmi on 05/12/2007 18:56:51

alphazo

11 Posts

Posted - 05/12/2007 : 19:51:00

bonjour,

J'ai essayé la plupart des TYP disponible sur the thread mais à chaque fois l'océan n'apparait pas (même couleur que le sol). Est-ce normal ?

jld272

325 Posts

Posted - 05/12/2007 : 19:55:52

je confirme et meme les fleuves et les rivieres sont blanches avec juste un filet bleu au milieu.
jld272

TTOne v1 Version 6.15
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

newton_

141 Posts

Posted - 05/13/2007 : 00:56:04

Newton_ 60CSx

Edited by - newton_ on 05/13/2007 23:12:22

gpsmi

138 Posts

Posted - 05/13/2007 : 07:45:30

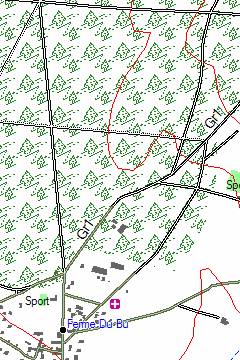

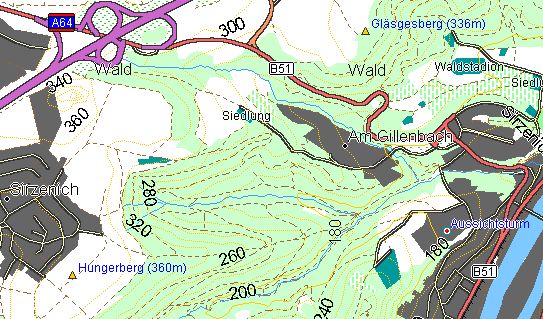

newton_, géniale ta forêt.
Ce qui démontre qu'il y a encore un immense boulot qui peut faire la différence ... Dans les TYP gpsmi_v-1x, je suis parti du principe que la nature de la zone devait s'afficher discrètement par rapport aux voies de communication. C'est pourquoi je n'ai employé que des pointillés ou points discontinus par dessiner les arbres ou broussailles. Mais il est vrai qu'en traçant finement ...

@ alphazo et jld272, quand ca marche pas (une couleur qui ne s'affiche pas ou autre), il est intéressant de préciser le nom de la carte utilisée, la zone concernée (l'endroit) et le problème rencontré (description la plus précise possible). Une copie d'écran locale montre, en général, bien le problème. C'est plus facile pour aller voir (avec mapedit par exemple) ce qui est en cause. On peut penser à 3 causes à priori :

>> L'objet est peut être caché parce qu'on dessine quelque chose par dessus. Il faut voir les priorités (DRAW_ORDER) d'affichage
>> L'habillage de l'objet n'est pas précisé dans le TYP. Quand on connaît le code de l'objet, on regarde dans le TYP s'il est traité.
>> On utilise un TYP spécifique pour MetroGuide pour des cartes Topo

Edited by - gpsmi on 05/13/2007 07:50:46

newton_

141 Posts

Posted - 05/13/2007 : 10:49:36

Narcisse est passé , c'était hier au soir ...
Il a pour ainsi dire marqué mon Espoir ,
Alors que dans la nuit , Mozart murmurait ,
La Muse , prit ma main que Narcisse guidait !

; Land - Forest
[_polygon]
Type=0x50
; il existe un type par défaut
String1=0x01,bois
Xpm="32 32 4 1"
"a c #257F25"
"! c none"
"3 c #257F25"
"4 c none"
"!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!"
"!!!!!!!!!!a!!!!!!!!!!!!!!!!!!!!!"
"!!!!!!!!!!aa!!!!!!!!!!!!!!!!!!!!"
"!!!!!!!!!a!aa!!!!!!!!!!!!!!!!!!!"
"!!!!!!!!!aa!!a!!!!!!!!!!!!!!!!!!"
"!!!!!!!!a!!!!a!!!!!!!!!aa!!!!aa!"
"!!!!!!!a!!aa!!a!!!!!!aa!!!!!!!!!"
"!!!!!!aa!!!!!!!a!!!aa!!!!aa!!!!!"
"!!!!!!a!!!!!!aa!a!!!!!!!!!!!!!!!"
"!!!!!!aa!!aa!!!!aa!!!aa!!!!!!!!!"
"!!!!!a!!!!!!!!!a!a!!!!!!!!!!!!!!"
"!!!!aa!!!!!aa!!aa!!!!!!!!!!!!!!!"
"!!!!a!aa!!!!a!a!!!!!!!!!!!!!!!!!"
"!!!!a!!!a!!a!!a!!!!!!aa!!!!!!!!!"
"!!!!!aa!aa!!!!a!!!!aa!a!!!!!!!!!"
"!!!aa!!!a!!!!a!!!aa!!a!!!!!!!!!!"
"!aa!!!!!aa!a!!!aa!!!!!!!!!!!!!!!"
"!!!!!!!!!!!!!aa!!!!!a!!!!!!!!!!!"
"!!!!aa!!!!!aa!!!!!!!!!!!!a!!!!!!"
"!!!!!!!!!aa!!!!!!!!a!!!!aa!!!aa!"
"aa!!!!!!!!!!!!!!!!!a!!!!a!a!aa!!"
"!!!!!!!!!!!!!!!!!!!!!!aa!aa!!!!!"
"!!!!!!!!!!!!!!!!!a!!!!!a!!!a!!!!"
"!!!!!!!!!!!!!!!!!a!!!aa!!!!a!!!!"
"!!!!!!!!!!!!!!!!!!!a!a!!aa!!a!!!"
"!!!!!!!!!!!!!!!a!aa!!a!!!!!aa!!!"
"!!!!!!!!!!!!!!!aa!!!!a!a!a!a!!!!"
"!!!!!!!!!!!!!!!!!!!!!aa!a!a!!!aa"
"!!:!!!!!!!!!!!!!!!!!!!!!a!a!aa!!"
"!!!!!!!!!!!!!!!!!!!!!!!!a!aa!!!!"
"!!!!!!!!!!!!!!!!!!!!!!!!aa!!!!!!"
"!!!!!!!!!!!!!!!!!!!!!!aa!!!!!!!!"
[end]

@GPSMI
Je tente "la perspective" . . . quelque peu paraphée ,
Et puis , après nous . . . demeure l' Eternité !

@CYPHERMAN
De l' Audace , toujours de l' Audace !
Tu le peux , tu le sais , sans laisser de traces . . . !!!

Newton_ 60CSx

Edited by - newton_ on 05/13/2007 11:07:03

gpsmi

138 Posts

Posted - 05/13/2007 : 11:23:13

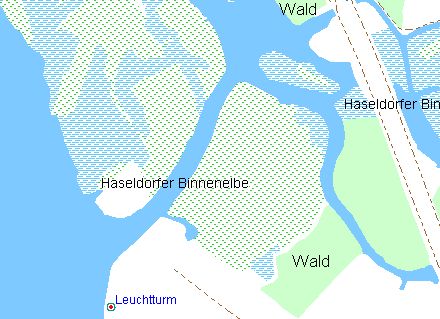

Bravo pour la perspective, quel effet réaliste !
La perspective, c'est aussi la profondeur :

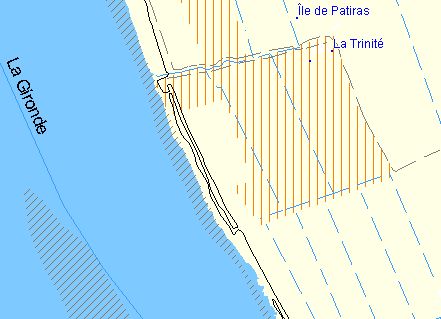

Le dessin d'une forêt en 32x32 pixels (couleurs 24 bits)

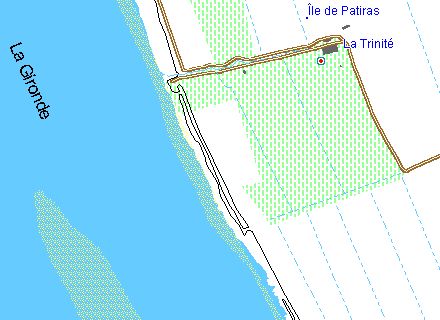

La même foret en 16x16 (2 couleurs)

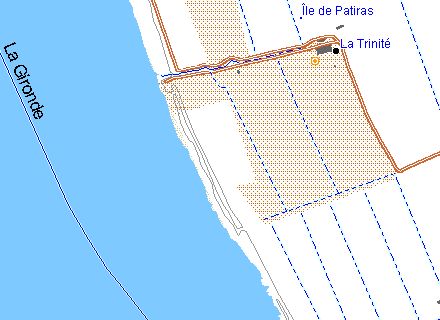

Une image Xpm de 32x32 pour les plantations (Type=0x4e) qui donne ceci dans MapSource :

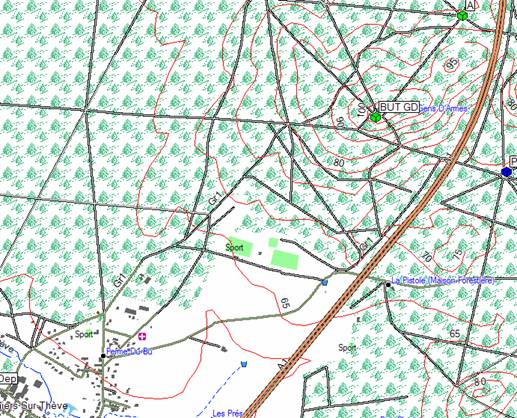

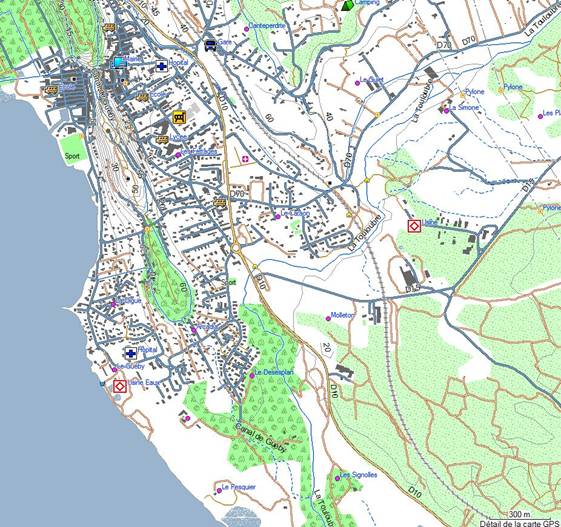

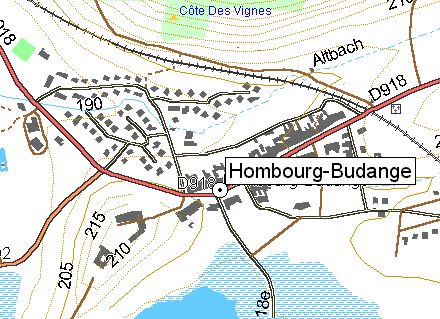

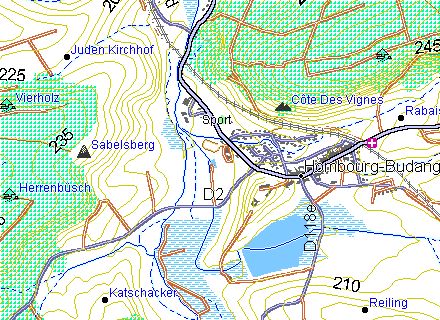

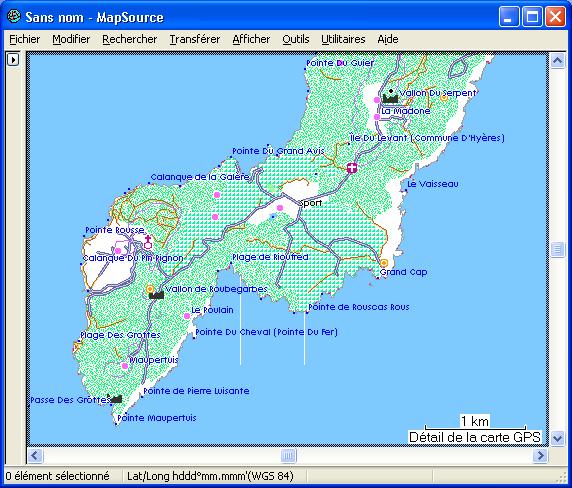

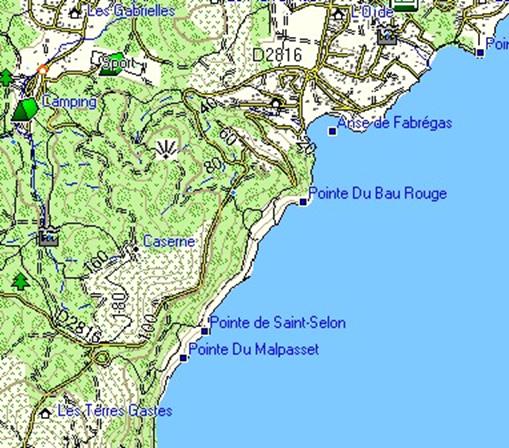

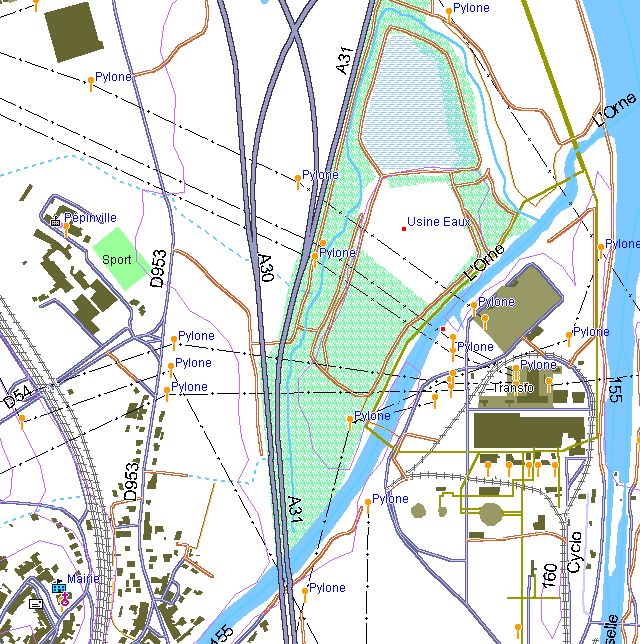

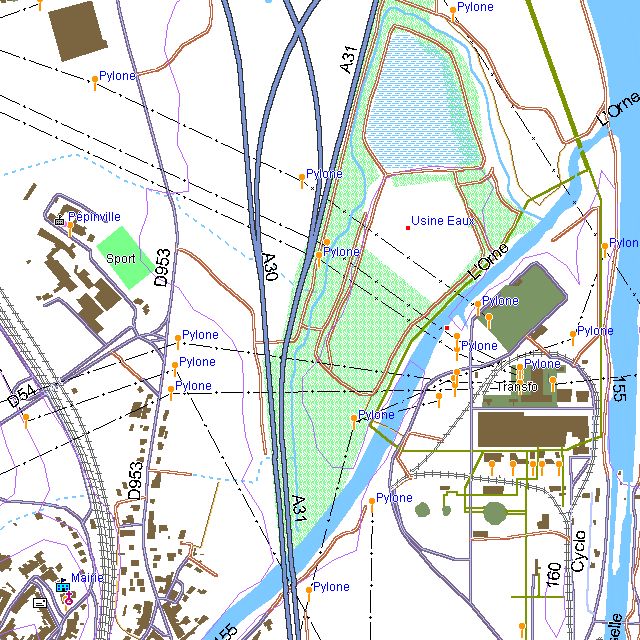

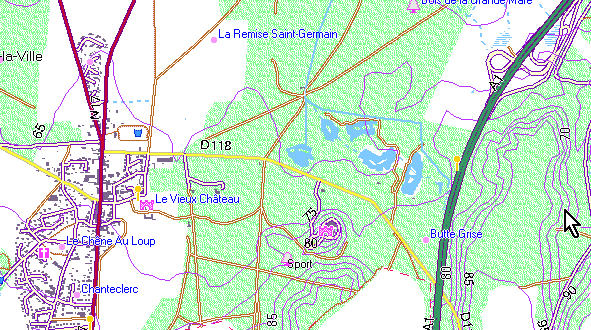

L'affichage de la forêt :

Le code :

; Land - Forest

[_polygon]

Type=0x50

; il existe un type par défaut

String1=0x01,bois

Xpm="16 16 4 1"

"# c #00cc00"

"! c none"

"3 c #00cc00"

"4 c none"

"!!!!!!!!!!!!!!!!"

"!!!!!!!!#####!!!"

"!!!!!!!##!!!!!#!"

"!!!##!#!!!!!!!#!"

"!###!!#!!!!!!!#!"

"!#!!!!#!!!!!!!#!"

"!#!!!##!!!!!!!!!"

"!#!!!#!!!!!####!"

"!#!!!#!!!!#!!!!#"

"!!##!!#!!!#!!!!#"

"!!!#!!##!!#!!!!#"

"!!!##!!!#!#!!!!#"

"!!!!!!!!#!#####!"

"!!!!!!!!##!!##!!"

"!!!!!!!!##!!##!!"

"!!!!!!!!##!!!!!!"

;1234567890123456

[end]

Conclusion newton_ sachant que la broussaille est verte ?

Edited by - gpsmi on 05/13/2007 11:59:04

newton_

141 Posts

Posted - 05/13/2007 : 14:53:35

Sachant que la broussaille est verte...

....Bon courage !

Sérieux , j'ai peut être une idée , après la sieste , je t'en ferai part .

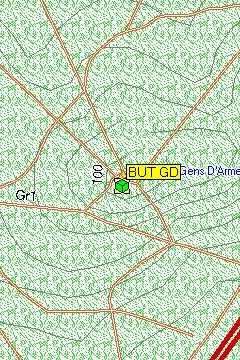

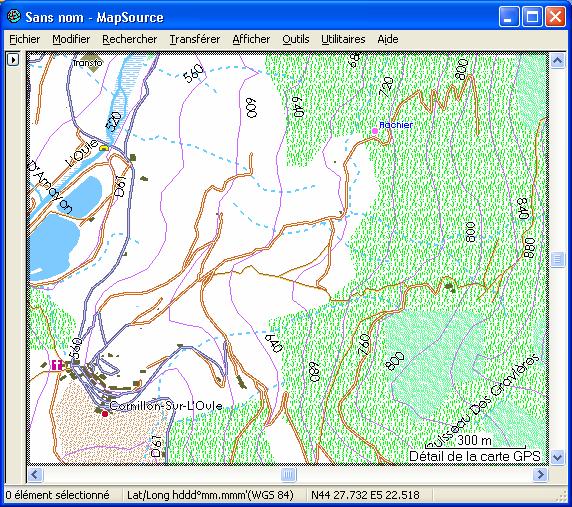

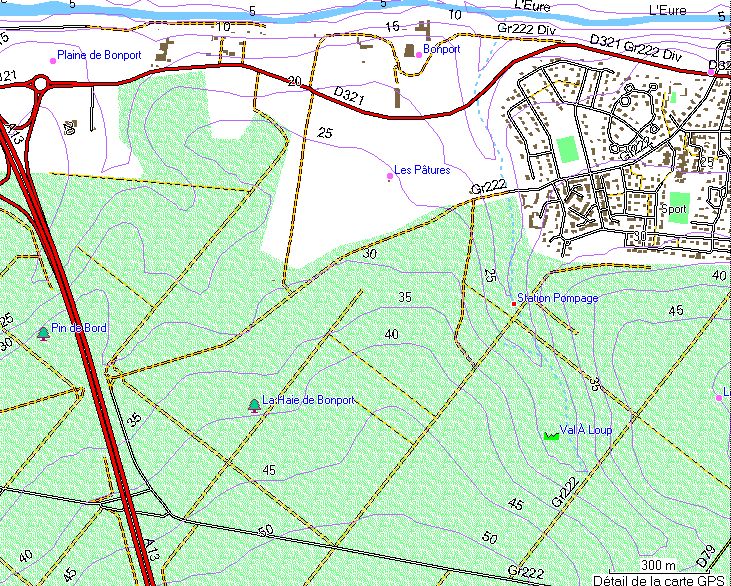

Cette nuit j'ai testé celui-ci aussi.

On peut tout finalement ,
en jouant , bien sùr !

Newton_ 60CSx

Edited by - newton_ on 05/13/2007 14:59:32

gpsmi

138 Posts

Posted - 05/13/2007 : 15:12:11

Alors là, les prix vont monter. C'est magnifique

newton_

141 Posts

Posted - 05/13/2007 : 21:07:29

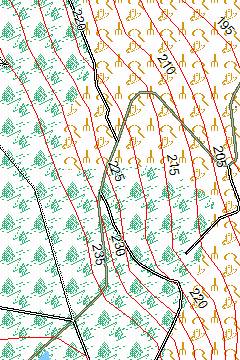

; Man made - Orchard/plantation
[_polygon]
Type=0x4e
String1=0x01,plantation
Xpm="32 32 4 1"
"p c #D4960C" ;#33cc33 (bien mais clair)
"! c none"
"3 c #D4960C"
"4 c none"
"!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!"
"!!!!!!!!!!!!!!!!!!!!!!!!pp!!!!!!"
"!!!!!!!!!!!!!!!!!!!!!!!!pp!!!!!!"
"!!!!!!!!!!!!!!!!!!!!!!!!pp!!!!!!"
"!!!!!!!!!!!!!!!!!!!!!!!!pp!!!!!!"
"!!!!!!!!!!!!!!!!!!!!!!!!pp!!!!!!"
"!!!!!!!!!!!!!!!!!!!!!!!!pp!!!!!!"
"!!!!!!!!!!!!!!!!!!!!!!!!pp!!!!!!"
"!!!!!!pp!pp!!!!!!!!!!!ppppp!!!!!"
"!!!!pp!!!!!pp!!!!!!!!p!!p!!p!!!!"
"!!!pp!!!!!!!pp!!!!!!!p!!p!!p!!!!"
"!!pp!!!!!!!!!pp!!!!!!p!!p!!p!!!!"
"!!pp!!!!!!!!!pp!!!!!!p!!p!!p!!!!"
"!!pp!!!!!!!!pp!!!!!!!p!!p!!p!!!!"
"!!!pp!!!!!!!p!!!!!!!!!!!!!!!!!!!"
"!!!!!!!!!!!!pp!!!!!!!!!!!!!!!!!!"
"!!!!!!!!!!!!!pp!!!!!!!!!!!!!!!!!"
"!!!!!!!!!!!!!!pp!!!!!!!!!!!!!!!!"
"!!!!!!!!!!!!!!!pp!!!!!!!!!!!!!!!"
"!!!!!!!!!!!!!!!!pp!!!!!!!!!!!!!!"
"!!!!!!pp!p!!!!!!!pp!!!!!!!!!!!!!"
"!!!!p!!!!p!!!!!!!!!!!!!!!!!!!!!!"
"!!!!p!pp!p!!!!!!!!!!!!!!!!!!!!!!"
"!!!pp!!!!p!!!!!!!!!!!!!!!!!!!!!!"
"!!!!p!!!!p!p!pp!!!!!!!!!!!!!!!!!"
"!!!pp!!!!p!!!!p!!!!!!!!!!!!!!!!!"
"!!!!p!!!!p!!!p!!!!!!!!!!!!!!!!!!"
"!!ppp!!!p!!!p!!!!!!!!!!!!!!!!!!!"
"!pp!p!p!!!p!!!!!!!!!!!!!!!!!!!!!"
"pp!!!!!pp!!!!!!!!!!!!!!!!!!!!!!!"
"p!p!!pp!!!!!!!!!!!!!!!!!!!!!!!!!"
"!ppp!!!!!!!!!!!!!!!!!!!!!!!!!!!!"
[end]

; Land - Forest
[_polygon]
Type=0x50
; il existe un type par défaut
String1=0x01,bois
Xpm="32 32 4 1"
"a c #2CB473"
"! c none"
"3 c #2CB473"
"4 c none"
"!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!"
"!!!!!!!!!!a!!!!!!!!!!!!!!!!!!!!!"
"!!!!!!!!!a!a!!!!!!!!!!!!!!!!!!!!"
"!!!!!!!!a!a!a!!!!!!!!!!!!!!!!!!!"
"!!!!!!!!!a!a!a!!!!!!!!!!!!!!!!!!"
"!!!!!!a!a!a!!a!!!!!!!!!aa!!!!aa!"
"!!!!!!!a!aaa!!a!!!!!!aa!!!!!!!!!"
"!!!!!!a!a!!a!a!!!!aa!!!!!aa!!!!!"
"!!!!!aaa!a!!a!a!!!!!!!!!!!!!!!!!"
"!!!!a!a!a!a!!aaa!!!!!aa!!!!!!!!!"
"!!!!!aaa!aaa!!a!a!!!!!!!!!!!!!!!"
"!!!!a!a!a!a!a!!aa!!!!!!!!!!!!!!!"
"!!!!aaaaaa!!a!a!!!!!!!!!!!!!!!!!"
"!!!!a!a!a!!a!aa!!!!!!aa!!!!!!!!!"
"!!!!!aaaaa!a!!a!!!!aa!a!!!!!!!!!"
"!!!aa!a!a!a!!a!!!aa!!a!!!!!!!!!!"
"!aa!!!!!aa!a!!!aa!!!!!!!!!!!!!!!"
"!!!!!!!!!!!!!aa!!!!!a!!!!!!!!!!!"
"!!!!aa!!!!!aa!!!!!!!!!!!!a!!!!!!"
"!!!!!!!!!aa!!!!!!!!a!!!!aa!!!aa!"
"aa!!!!!!!!!!!!!!!!!a!!!!a!a!aa!!"
"!!!!!!!!!!!!!!!!!!!!!!aa!aa!!!!!"
"!!!!!!!!!!!!!!!!!a!!!!!aa!!a!!!!"
"!!!!!!!!!!!!!!!!!a!!!aaa!!!a!!!!"
"!!!!!!!!!!!!!!!!!!!a!aa!aa!!a!!!"
"!!!!!!!!!!!!!!!a!aa!!a!a!!!aa!!!"
"!!!!!!!!!!!!!!!aa!!!!aaa!a!a!!!!"
"!!!!!!!!!!!!!!!!!!!!!aa!a!a!!!aa"
"!!:!!!!!!!!!!!!!!!!!!!!!a!a!aa!!"
"!!!!!!!!!!!!!!!!!!!!!!!!a!aa!!!!"
"!!!!!!!!!!!!!!!!!!!!!!!!aa!!!!!!"
"!!!!!!!!!!!!!!!!!!!!!!aa!!!!!!!!"
[end]

Newton_ 60CSx

Edited by - newton_ on 05/13/2007 23:08:26

newton_

141 Posts

Posted - 05/14/2007 : 00:34:36

Pourquoi ne pas reprendre ?

Que chacun de nous envisage la possibilité
de construire un TYP , en utilisant des esquisses
personnelles ,
pour les forêts , les broussailles , les
plantations , l'océan et tous les "POLYGONES".

Force est de constater qu'il nous est possible à
présent d'utiliser les perspectives , les pseudo
3D , dont le rendu , somme toute , très agréable
est fonctionnel !

Les ténors de la Synthèse auront pour tâches ,
à postériori :

L'HARMONIE DE L'ENSEMBLE

En prenant en considération , la lisibilité ,
la cohérence des couleurs etc.

La faisabilité du projet est établie !!!
Imaginez un océan avec des vaguelettes ...

Nôtre limite : celle de notre créativité et ....
une grille 32 x 32 pixels .

De quoi s'amuser comme des enfants , que nous
sommes fondamentalement quelque part en nous ...

A nous tous , bonne chance !!!

Newton_ 60CSx

Edited by - newton_ on 05/14/2007 21:14:39

newton_

141 Posts

Posted - 05/14/2007 : 14:35:39

Avec Gentyp et paint shop pro :

1:Editer une image : photo ou image téléchargée .
Vous pouvez prendre une photo avec votre APN (appareil photo)
Vous pouvez modifier la photo à loisir ...

2:Redimensionner l'image en 32 x 32 pixels

3:Convertir en 2 couleurs (mon choix !) ou 4 .

4:Enregistrer en .XPM ==> xxxxxx.XPM

sapin3.xpm

5:Ouvrir Gentyp

6:Configurer ==> TYPE Element :Polygone ( on peut aussi configurer
Type list ==> 0x50-Forest ,mais c'est un détail !!!)

7:ADD/EDIT IMAGE , IMPORT xxxxxx.XPM

on obtient :

XPM="32 32 2 1"
"0 c black"
"1 c Gray100"
"11111111111111111111111111111111"
"10101010101010101010101010101010"
"11111111111111111111111111111111"
"11101110111011101110111011101110"
"11111111111111111111111111111111"
"11111010101110101010101010111010"
"11111111111111000111111111111111"
"11101110111010101010111011101110"
"11111111111111010111111111111111"
"10111011101010101010101110111011"
"11111111111101000101111111111111"
"11101110111010101010111011101110"
"11111111111100010101111111111111"
"10111010101010101010101010111010"
"11111111111101000101111111111111"
"11101110101010101010111011101110"
"11111111111100000000011111111111"
"10101010101010101010101010101010"
"11111111110000000000010111111111"
"11101110101010101010101011101110"
"11111111010000010101011111111111"
"10101010101010101010101010111010"
"11111100010000000000000001111111"
"11101010101010101010101011101110"
"11111111000000000000000111111111"
"10101010101010101010101010111011"
"11111100010001000000010111111111"
"11101010101010101010101010101110"
"11111100000000000000000001011111"
"10101010101000101010101010111011"
"11111111110111010111111111111111"
"11101110111011101111111011111110"

Après y a juste à modifier les couleurs ,
Exemple: Gray100 ==> none et black ==> #66CC66 (vert )

Puis copier / coller dans le TYP .txt de votre choix !

ALORS......................FONCEZ !!!

Et constatez la puissance de l'outil de Mr Cypherman . . .

@Mentor , le mien : Pas mal celle-là ?

Newton_ 60CSx

Edited by - newton_ on 05/14/2007 20:42:03

cypresssoad

28 Posts

Posted - 05/14/2007 : 19:50:00

je vous pose la question a vous meme si je sais que je suis un peu hors sujet.
comment est ce que je peut faire pour qu'en n'importe quel point ou je me trouve , je puisse me diriger vers le lac l plus proche.
avec topo3 je peu voir les lac donc je pense que cela est possible mais je ne trouve pas.
merci d'avance

newton_

141 Posts

Posted - 05/14/2007 : 20:53:26

Dans ton gps ,
Tu te déplaces avec le curseur jusqu'au lac de ton choix ,
Là tu "insères" un waypoint puis ,
Tu fais "rallier" ou "goto" selon ton modèle .

Tu peux aussi faire "rallier" la position du curseur
Il y a plein de possibilités selon ton modèle ,

Pour le moment ces deux solutions sont les plus simples ,

Au fait j'oubliais ...

Y A UN MANUEL AVEC TON GPS ???

Newton_ 60CSx

gpsmi

138 Posts

Posted - 05/15/2007 : 06:53:39

Super la démo, avec son exemple. Je travaille en ce moment sur un autre concept en tenant compte des différentes contraintes posées par les uns ou les autres ...

bebergps

France
83 Posts

Posted - 05/15/2007 : 16:30:39

cypressoad, ca vient de cypress hill? n'est ce pas?? hihi..

jld272

325 Posts

Posted - 05/15/2007 : 16:49:54

juste une question bete... quel est le parametre du fichier txt qui permet de choisir la couleur de fond blanc des cartes. Le mien est jaune et j'aimerais essayer uniquement de modifier ce fond.
merci
jld272

TTOne v1 Version 6.15
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

newton_

141 Posts

Posted - 05/15/2007 : 17:25:24

; Background
[_polygon]
Type=0x4b
String1=0x01,sol
Xpm="0 0 2 1"
"1 c #ffffff"
"2 c #ffffff"
[end]

COPYCAT excellent film !

Newton_ 60CSx

Edited by - newton_ on 05/15/2007 17:28:17

bebergps

France
83 Posts

Posted - 05/15/2007 : 17:26:14

newton comment tu fais pour convertir en 2 couleur avec photoshop? merci... pour creer tes icones

newton_

141 Posts

Posted - 05/15/2007 : 18:28:03

j'y suis presque ...

Newton_ 60CSx

newton_

141 Posts

Posted - 05/15/2007 : 19:09:27

1:fichier ==> ouvrir

2:image ==> mode ==> niveaux de gris

3:image ==> taille de l'image ==> 32 x32

4:image ==> mode ==> bitmap

5:image ==> mode ==> niveaux de gris

6:image ==> mode ==> couleurs RVB

7:fichier ==> enregistrer sous ==> .BMP

8:enregistrer ==> 24 bits

Ouf ! Et maintenant tu as un fichier exploitable

par Gentyp !!!

Bien sûr tu peux faire plein de variantes ...
Avec les filtres : grain , pixellisation etc ....

Fonce y'a......... prison break

Newton_ 60CSx

jld272

325 Posts

Posted - 05/15/2007 : 20:27:18

merci _Newton pour le parametre j'ai essaye le fond blanc mais il faudrait tout reparametrer car mes routes etant aussi en blanc elles ne ressortenet plus, donc je reste en jaune clair.
jld272

TTOne v1 Version 6.15
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

gpsmi

138 Posts

Posted - 05/15/2007 : 21:32:44

jld272, un screen ?

jld272

325 Posts

Posted - 05/15/2007 : 23:05:14

@gpsmi
je vouvrais bien mais je n'arrive pas a inserer les bmp que je viens de faire. y a des moments on ferais mieux de rester coucher
jld272

TTOne v1 Version 6.15
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

newton_

141 Posts

Posted - 05/15/2007 : 23:30:06

clique sur ce lien

http://www.gpspassion.com/forumsen/topic.asp?TOPIC_ID=11706

puis sur " upload "

tu indiques le chemin de ton image exemple nono.bmp

tu laisses charger

tu commences ton message

puis tu places cette ligne dans ton message

[img]http://www.gpspassion.com/upload/nono.bmp[/imgX]

tel quel !!! copier/coller

tu remplaces juste nono.bmp par ton fichier xxxxx.bmp
et tu enlèves le X de ...imgX] ce qui donne ......img] à la fin

C'est tout !!!

Newton_ 60CSx

Edited by - newton_ on 05/15/2007 23:36:24

jld272

325 Posts

Posted - 05/15/2007 : 23:42:46

voila, mais heureusement que tu etais la car c'est super simple d'envoyer des images ca fait quand meme un bonne demi heure que j'y suis. Le "insert image" dans le bandeau du message ne fonctionne pas?????

jld272

TTOne v1 Version 6.15
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

Edited by - jld272 on 05/15/2007 23:50:30

newton_

141 Posts

Posted - 05/15/2007 : 23:53:35

Quels splendides screens !

Pas de insert chez nous ,

pourquoi faire simple , quand on peut faire compliqu"é" !!!

Tous les fichiers transitent ainsi par un serveur ,

qui peut par exemple ...euh ... les copier , les conserver , les ....

surveiller , et au besoin çà peut servir ....... police etc.

C.N.I.L

Newton_ 60CSx

Edited by - newton_ on 05/16/2007 00:00:23

gpsmi

138 Posts

Posted - 05/16/2007 : 17:32:19

Je "tourne" en ce moment avec un TYP qui me donne satisfaction. Toutes les zones sont très stylisées (le nouveau concept sur lequel je travaille).
J'ai mis avec un même vert (pour l'oeil) la broussaille et les forets. Les zones vertes sont facilement identifiables et les arbres restent visibles quelque soit l'échelle. Leur graphisme accroche l'oeil, un arbre (un petit triangle vert) est toujours visible quelque part sur le petit écran du GPS. Les plantations se repèrent de loin grâce à leurs petits traits foncés. Le bonheur !
Tout a été créé à une échelle mini. Est-ce cela le secret ?
2 screens MapSource (300m et 1km)

--

Edited by - gpsmi on 05/16/2007 17:47:13

cypresssoad

28 Posts

Posted - 05/16/2007 : 22:56:18

quote:

Originally posted by bebergps

cypressoad, ca vient de cypress hill? n'est ce pas?? hihi..

à la base non,mais j'ai vu un peu plus tard que c'était un groupe

cypresssoad

28 Posts

Posted - 05/16/2007 : 23:05:19

qui pourrai me donner son adresse email pour que je puisse vous poser des questions,
rien a voir avec le sujet mais je le gps bien sur

gpsmi

138 Posts

Posted - 05/17/2007 : 08:36:16

Regarde >> ici <<

cypresssoad

28 Posts

Posted - 05/17/2007 : 20:01:35

GPSMI est ce qu'il serai possible que tu me change la couleur de la mer dans mon typ(qui est le tien en fait lol) je voudrai qu'elle soit bleu clair , tres clair. ça serai vraiment sympas
ils sont ici
http://rapidshare.com/files/31856018/cust_topo_gpsmi_v2-2.zip.html

gpsmi

138 Posts

Posted - 05/18/2007 : 06:52:14

Quelques bleus (256 couleurs) en partant du plus clair :
#ccffff
#99ffff
#66ffff (la mer par défaut)
#33ffff
#00ffff
...
#0000ff (le bleu de base des cours d'eau)
...

Pour une carte GPSTopo, rajouter (au choix) dans les 'polygons' :

La mer d'origine :

La mer avec un fond transparent qui laisse apparaître le fond par défaut :

; Water - Sea/ocean

[_polygon]

Type=0x28

String1=0x01,la mer des caraïbes

Xpm="0 0 2 1"; 2 couleurs utilisées pour jour et nuit

"1 c #ccffff"

"2 c none"

[end]

La mer cristalline :

; Water - Sea/ocean

[_polygon]

Type=0x28

String1=0x01,la mer cristalline

Xpm="0 0 2 1"; 2 couleurs utilisées pour jour et nuit

"1 c #ccffff"

"2 c #ccffff"

[end]

La mer par temps de mistral :

; Water - Sea/ocean

[_polygon]

Type=0x28

String1=0x01,la mer par temps de mistral

XPM="32 32 2 1"

"# c #00ffff"

"! c #ffffff"

"!!!!#!!!#!!!!!!#!!!!!!!!!!!!!!#!"

"#!!!!!#!!#!#!#!!!#!#!#!#!!#!#!#!"

"!#!#!!!!!#!!!!#!!#!!!!#!!!#!!#!#"

"!!!!#!!#!!!!#!!!!#!!#!!!#!#!!!!!"

"#!!#!!!##!!!!#!!!!!!!!#!!!!!!#!!"

"#!!!!#!!!!!##!!#!#!!#!!!!#!#!!#!"

"!!!#!!!#!!#!!!!!#!!#!#!#!!!!!#!!"

"!!!#!!!!#!!#!!#!!!!!#!!!#!#!!!!!"

"#!#!!#!#!!!!#!!#!!#!!!!!!!!!#!#!"

"!!!!!!#!#!!#!!#!#!!#!!!##!!##!!!"

"!!!#!!!!!!!!#!!!!!#!!#!#!!!!!!!!"

"#!!!!#!!#!##!!!#!!!!!!#!!!!#!!!#"

"#!!#!!!#!!!!!!#!#!!#!!!!!#!#!##!"

"!#!!!!!#!!!#!!!#!!!#!!!#!!##!!!#"

"!!!#!!!!!!!#!!!!!!#!#!#!#!!!!!!!"

"!!!!!!#!#!#!!#!#!!!#!!!#!!!!!!#!"

"!#!#!!#!#!!#!!!!#!!!!!#!!!#!!#!#"

"!!!!!!!#!!!!!#!#!!#!#!!!!!#!#!#!"

"!!!#!!#!!!#!!!!!!!#!!!#!#!#!!!!!"

"!!#!!!!#!!#!!!#!!!!#!!#!!!!!!!#!"

"!#!#!#!!!!#!#!!#!!#!!!#!!!#!!#!#"

"!#!!!!!#!!!!!#!#!#!!#!!!!#!#!#!!"

"!!!!!#!!!#!!!!!!!!#!!!#!!!!!!!!!"

"##!!#!#!#!!!##!!!#!!!!!!!#!!!!#!"

"!#!!#!!!!#!#!!!!#!!!#!#!!!#!!#!!"

"!!!!!!!!!#!!!#!!##!!!!!!#!#!!#!#"

"#!!!#!#!#!!!!!#!!!!!#!!!!#!!!#!!"

"!!#!#!!!#!!!##!!!#!#!#!!#!!!!!!!"

"!!!#!!#!!!#!#!!!#!!!!!!#!!!!##!!"

"!!#!!!!!!!!!!!!!!#!!!#!!#!#!#!!!"

"!#!!!!##!!#!#!!##!!!#!#!!!!!!!!#"

"!#!#!#!!!!#!!!#!!!#!!#!!!!#!#!!!"

[end]

Après, tout réside dans sa sensibilité ...

Edited by - gpsmi on 05/18/2007 06:56:04

cypresssoad

28 Posts

Posted - 05/18/2007 : 08:26:00

GPSMI ,je me suis mal exprimer , dans mapsource les couleur sont nikel d'origine justement j'aimerai vavoir les meme dans mon gps (60csx)
mais je vais essayer quand meme de metre les couleurs cristalines, je pense que dans le gps ça s'éclairsira
merci!

newton_

141 Posts

Posted - 05/19/2007 : 05:19:47

@GPSMI

Je retourne à Fontainebleau , et ........

Grande serait ma joie de tester Ton "micro" TYP

De la page précédente .

Thanks

Newton_ 60CSx

gpsmi

138 Posts

Posted - 05/19/2007 : 07:05:47

Voilà les fichiers TYP. Tu constateras certainement que la luminosité de l'écran du GPS n'est pas affectée car les zones laissent apparaître malgré tout, un fond blanc. Pour résumer, 4 idées :
- habillage réalisé à une échelle mini
- une couleur claire (néanmoins visible sur le GPS) identique pour forêt et broussaille (zones vertes) pour simplifier visuellement la lecture
- avec un habillage sur les 2 qui "accroche" (pour les distinguer facilement)
- et enfin transparence pour chacune des 3 zones (plantation comprise).
Bonne ballade, ne te perds pas

Edited by - gpsmi on 05/19/2007 08:19:39

newton_

141 Posts

Posted - 05/20/2007 : 01:10:03

Expérience concluante .

Ayant maintenu les sentiers , etc. En orange , les courbes de niveaux en noir : C'est à mon sens , à mes sens ,
. . . à ma sensibilité , le meilleur compromis .

J 'en arrive donc à reconnaitre la performance des Lilliputiens . . .
je voulais dire du micro motif çà va de soi !

Les forêts , les plantations ,les couleurs , les cerfs , les biches ,apparaissent fort bien , et cela quelque soit l'angle d'incidence .

Encore bravissimo ...

Grand Pèdaleur Solitaire . Méridional Inspiré...

Newton_ 60CSx

gpsmi

138 Posts

Posted - 05/20/2007 : 19:21:40

newton_, ton verdict sans complaisance (et en toute objectivité) me conforte ...
En bidouillant dans ton logiciel PhotoShop, n'aurais-tu pas des textures ou autres décorations de zones qui puissent être utilisées pour habiller les surfaces (des micro-motifs qui accrochent et qui laissent transparaître le fond) ?

Edited by - gpsmi on 05/20/2007 19:25:50

newton_

141 Posts

Posted - 05/20/2007 : 20:01:42

Je t'avoue que je ne me suis même pas penché sur la question. . .

J'étais à fond sur le projet de "faire entrer" gpstopo dans

. . . "l'open source" . Invitation ......personnelle .....

Je vais dès ce soir "bidouiller" dans photoshop et ne manquerais pas

de te tenir au faîte ....

Newton_ 60CSx

newton_

141 Posts

Posted - 05/21/2007 : 11:08:29

Regardez çà ! ! !

Moi je viens de découvrir !

De la bomb !

http://fr.stockxpert.com/browse.phtml?f=s&c=1258&p=5

Et POUR TOI ....

http://fr.stockxpert.com/browse.phtml?f=s&c=1001

1756 pages de textures ...

J'te revois en 2040 je serai Simon Phoenix ...et toi tu seras Spartan

Newton_ 60CSx

Edited by - newton_ on 05/21/2007 11:23:45

bebergps

France
83 Posts

Posted - 05/21/2007 : 23:10:42

bon j'ai un probleme car quand j eveux faire la maj dans mon family topo 1 alpes, ce con de mapsource ne m'affiche pas le nouveau typ dans mapsource.
et meme si comme ce matin il me le mets dans mapsource parcontre il ne me l'installe pas dans mon gps... je ne comprends pas... comment faire?? dans mapset il ya bien dans la liste family blabla...

newton_

141 Posts

Posted - 05/21/2007 : 23:37:39

J'en ai marre du clavier !!!

Newton_ 60CSx

Edited by - newton_ on 05/22/2007 12:39:54

gpsmi

138 Posts

Posted - 05/22/2007 : 06:40:28

OK, j'ai eu peur des 40 ans ...

Oui, effectivement, une automatisation des tâches (grâce à un script qui commande le logiciel de dessin) peut faire gagner beaucoup de temps et économiser son clavier ! Paint Shop Pro le fait aussi à partir de la version 8.02.

1) newton_, dans le script, afin d'éviter que GenTyp ne s'affole, ne serait-il pas préférable de transformer l'image en 2 couleurs sachant qu'en final, le GPS (et MapSource) n'en affiche que 2 ? (J'ai du mal à voir le résultat donné par GenTyp)

2) Et lors de cette conversion, j'ai eu des surprises. J'ai dû, au préalable, faire des réglages (éclaircir, contraste, ...) sinon résultat inintéressant. Du coup, le script a été abandonné ...

3) Est-il possible d'avoir des screens fixes et à l'échelle 1 du GPS ? J'ai (toujours, décidément ...) du mal à voir, je suis obliger de capturer les images pour arrêter leurs clignotements afin de les observer en détail.

Et encore du boulot newton_, tu croyais t'en tirer comme ça ?

Edited by - gpsmi on 05/22/2007 07:02:11

newton_

141 Posts

Posted - 05/22/2007 : 10:52:35

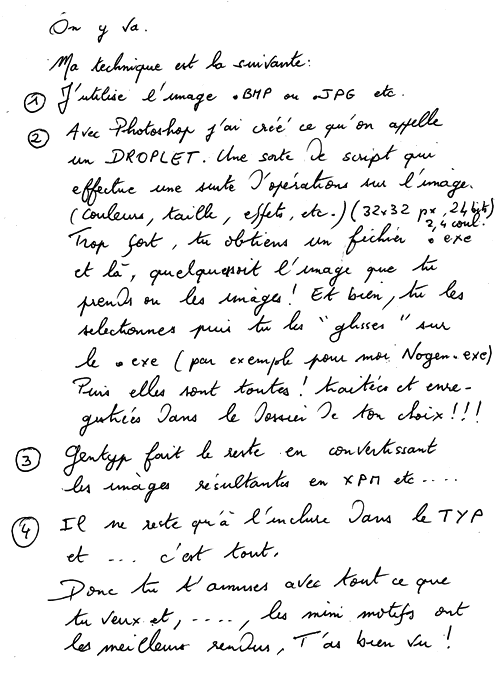

convertie pour gentyp par droplet photoshop .

1--> niveaux de gris

2--> redimensionnée en 32 x 32

3--> bichromie !!!

4--> bitmap 24 bits

(J'ai même essayé avec des effets , plume calligraphique , pastel ,
c'est pas mal .J'ai testé en 4 couleurs aussi c'est OP pour gentyp
mais inutile et ... lourd pour le gps .

traitée par gentyp

XPM="32 32 2 1"
". c #000000" ;perso : c #3DCC3D
"X c #ffffff" ;perso : c none
"................................"
"...X.X.X.X.X..X...X.X.X.X......X"
"..........X.........X....X.X...."
"X..X.X........X......X.......X.."
".X...X.X.X.....X...X.......X...."
"...X..X....X.X...X....X.X....X.."
"X.X..X..X.......X..............."
"...X..X..........X......X..X..X."
".X........X........X........X..."
"......X.......X...........X....."
"...X....X...X.......X.X.X...X..."
".X..X...........XX...........X.."
".....X..X....X..........X......."
"..X....X.XX......X...X...X..X..X"
"....X.............X.......X....."
"X.....X.....X.....X..X......X..."
".X......X.....X................."
"...X..X..X..X...X.X...X.X...X.X."
".........................X......"
"X..X..X........X...X........X..."
"..........X.....X........X...X.."
".......X....X.X..X..X......X..X."
".X..X....X.............X........"
".....X....X.X.X.....X...X....X.."
".......X.............X....X...X."
"X.....X......X..X.X.....X....X.."
".X..X....X.X...X....X......X..X."
"................X....X.........."
".X....X...X..X...X....X........X"
"...X....X..X........X....X..X..."
"X...X.........X................."
".....X.....X....X.....X.X...X.X."

dans mapsource

dans le 60 csx 1:1

Pour les 40 c'est pour moi plutôt ,
je me prends la tête en ce moment avec un ophtalmo .... sourd !

Newton_ 60CSx

bebergps

France
83 Posts

Posted - 05/22/2007 : 12:18:39

ba et moi??

newton_

141 Posts

Posted - 05/22/2007 : 12:36:38

donne un nom different !!!

à ton TYP dans chaque dossier de région

moi c'est 775.TYP pour family 775 .... 722.TYP pour family 722
alors que c'est le même !

c'est bizarre ms çà tourne comme çà !j'ai eu le même souci

tiens nous au courant

Newton_ 60CSx

Edited by - newton_ on 05/22/2007 12:55:14

bebergps

France
83 Posts

Posted - 05/22/2007 : 14:07:03

ba nan d'habitude et ca avait l'air de marcher, je mets tous mes typ dans un seul dossier soit c:typ et la je choisi avec mapset, le nom du typ a appliquer avec topo, mais la jai essayé de le faire en mettant le typ dans le repertoir eet en le nommant 718, dans mapset jai fait edit/jai pris le typ en question ok/ok et apres ba ya tjrs l'ancienne version dedans
ou alors faut il que je coche install dan smapsource? bref merci de me dire la manip precie que vs faites...

bebergps

France
83 Posts

Posted - 05/22/2007 : 14:13:28

bon ba ca a lair de marcher la... wait and see

newton_

141 Posts

Posted - 05/22/2007 : 15:19:09

il peut ya voir 10 TYP dans ton dossier de région ,
celui qui sera effectif est celui qui est généré en dernier par
mapsettoolkit .....*

ou alors tu le définis avec regedit

HKEY_LOCAL_MACHINE\SOFTWARE\Garmin\MapSource\Families\FAMILY_722

tu cliques sur TYP

C:\Garmin\FAMILY_722\noga722.typ

tu choisis ton TYP (pour moi noga722.typ)

bref l'important c'est de le faire surtout !

....les pieds sur le bureau , un cigare dans le bec ,
en regardant .........prison break !!!

Newton_ 60CSx

Edited by - newton_ on 05/22/2007 15:24:43

bebergps

France
83 Posts

Posted - 05/23/2007 : 01:40:24

tu es marrant lol
jai fini prison break je dois voir la suite
mais pour le typ jai vu dans mapset yavait le nouvo typ, masi malgré ca ca mettait toujours l'ancien, mais la ca a l'air d'etre rentré dans l'ordre...je te tiens au courant
merci
beber

cypresssoad

28 Posts

Posted - 05/26/2007 : 22:10:34

salut a tous , comment est ce qu'on fait pour changer la couleur des eaux dans métroguide?? je trouve pas
je voudrai changer la couleur des lac,canaux....
j'ai réussi pour la mer pour le moment
sinon voila , je pense avoir trouver un tres bon compromi pour metroguide , des que j'aurai réussi a changer la couleur de l'eau , je vous envoi tous ça.
c'est vraiment exelent a faire!!! merci a vous

Edited by - cypresssoad on 05/26/2007 22:23:13

kakoo

France
43 Posts

Posted - 05/27/2007 : 16:56:44

Bonjour a tous,
Voila j'ai un petit soucis avec un TYP qui semble un peu capricieux.
Jusqu'a maintenant je faisait mes transferts de cartes (gpstopo 6 + metroguide 7+ un typ "gpsmy" arrangé a ma sauce) sans aucun probleme.
Je viens de faire m'acquisition de gpstopo 1 (alpes).
J'ai voulu coller tout ca dans une carte 1go ,le transfert c'est passé
sans probl.,mais je me suis aperçu que le fichier etais operationnel
sur topo 6 + metroguide mais pas sur topo 1.
J'ai ensuite essayé uniquement avec topo 1, la ça fonctionnais.
Mais dés que je mets ensemble topo 6 + topo 1,les couleurs sont changées
sur topo 6 mais pas du tout sur topo 1.

Voila si ca dit quelque chose,je serais heureux d'etre eclairé!
Merci d'avance pour vos reponses.

GPSMap 60CSX
GPSTopo6 + GPSTopo1 + TYP de "gpsmi" quelque peu modifie
MetroGuide Europe V7

cypresssoad

28 Posts

Posted - 05/27/2007 : 22:10:27

je te rassure si je te dit que c'est exactement pareil pour moi avec topo 1 et 3?? lol
meme probleme que toi avec topo 1

kakoo

France
43 Posts

Posted - 05/27/2007 : 22:36:57

Salut cypresssoad
As tu une explication, c'est tout de meme etonnant.
Des que j'ai le temps, je fait des essais avec sendmap .

GPSMap 60CSX
GPSTopo6 + GPSTopo1 + TYP de "gpsmi" quelque peu modifie
MetroGuide Europe V7

newton_

141 Posts

Posted - 05/27/2007 : 23:23:48

J'ai testé avec topo alpes 1
et le 10 et ile de france ....pas de problème

Avez vous essayé de :

donner un nom different !!!

à vos TYP dans chaque dossier de région

moi c'est 775.TYP pour family 775 .... 722.TYP pour family 722
alors que c'est le même !idem pout topo 1 !

c'est bizarre ms çà tourne comme çà !j'ai eu le même souci

Newton_ 60CSx

newton_

141 Posts

Posted - 05/28/2007 : 02:58:31

MEA CULPA !!!

MEA CULPA !!!

C'est négatif !
Mais ! J'ai une petite idée qui germe...

Newton_ 60CSx

gpsmi

138 Posts

Posted - 05/28/2007 : 06:49:42

@ cypresssoad, l'eau, parlons-en. Je reviens d'une sortie canoë dans laquelle j'avais emporté mon 60Cx. Evidemment, j'ai fini par faire un plongeon avec mon petit jouet. Nous sommes descendus à environ 1,50m sous l'eau. Le temps de remonter à bord, cela m'a pris moins d'une minute. Mon premier réflexe a été de jeter un oeil sur l'écran. Pas de problème, tout fonctionnait normalement. Une heure après, le GPS n'affichait plus de carte. Démontage de retour à la maison, l'eau s'était légèrement infiltrée dans le compartiment des piles, jusqu'à la carte microSD. Démontage, un coup de sèche-cheveux et le tout est reparti, apparemment sans problème. Le couvercle était pourtant bien installé ...

Ce que j'avais trouvé à propos de l'eau dans une carte MetroGuide Europe V.8 :
; sea/ocean (0x28)
; medium lake (0x3e) (lac de Serre-Poncon)
; Small lake (0x41)
; Small lake (0x40)
; Medium river (0x48) (Le Var)
Il y en a peut-être d'autres

cypresssoad

28 Posts

Posted - 05/28/2007 : 09:57:10

merci gpsmi pour ces info ça m'a permis de trouver la solution!!
c'est bizzare que ton gps est pris l'eau a 1m50 quand meme.

j'ai fini a un détail pret maintenent , me reste plus qu'a ajouter une ligne littoral, sur metroguigue!!
apres je vous envoie tout!

Edited by - cypresssoad on 05/28/2007 09:59:30

cypresssoad

28 Posts

Posted - 05/28/2007 : 10:28:52

oui il y en a d'autre, les voilà
Type=0x3b,1 ; Blue-Unknown
Type=0x3c,8 ; Large lake (250-600 km2)
Type=0x3d,8 ; Large lake (77-250 km2)
Type=0x3e,8 ; Medium lake (25-77 km2)
Type=0x3f,8 ; Medium lake (11-25 km2)
Type=0x40,8 ; Small lake (0.25-11 km2)
Type=0x41,8 ; Small lake (<0.25 km2)
Type=0x42,8 ; Major lake (>3.3tkm2)
Type=0x43,8 ; Major lake (1.1-3.3tkm2)
Type=0x44,4 ; Large lake (0.6-1.1tkm2)
Type=0x45,2 ; Blue-Unknown
Type=0x46,2 ; Major river (>1km)
Type=0x47,2 ; Large river (200m-1km)
Type=0x48,3 ; Medium river (20-200km)
Type=0x49,4 ; Small river (<40m)

Edited by - cypresssoad on 05/28/2007 12:46:23

newton_

141 Posts

Posted - 05/28/2007 : 11:09:29

Hé les gars çà avance !

GPSMI : vraiment les histoires d'o ...
en plus t’ étais protégé ....

Tant mieux que tout soit rentré dans l'ordre ...
T'as remis le capuchon au moins ?

Sérieux pour topo alpes :

Encore merci Cypherman !
Des outils ultra puissants c'est sûr !!!
Ce coup ci c'est Mapset.

Il m'a fallu trois heures !
Bref , partant de n'importe quelle carte topo
Il faut pour la "TYPé" la convertir en Family
et ce par mapset , quelque soit "sa provenance...."
web etc ....

Je vous envoie le tuto bientôt ,
Un peu tech , pas mal d'étapes ...

On peut faire cohabiter tous les topos que vous voulez
Sachez cependant que pour 1 topo
La machine compile durant facile une 1/2 heure

Et après bingo vous avez un family ,
Que dis-je :Des FAMILY typé

Testé et vérifié !!!

Là c'est du sûr .

Newton_ 60CSx

newton_

141 Posts

Posted - 05/28/2007 : 14:19:35

@CYPHERMAN
peux tu donner des indications pour construire

le fichier patch.txt qui va avec binpatch

par exemple comment a été constuit celui de MGEU8.txt

après je me débrouillerai.

Rien de plus , juste . . . çà

Merci

@GPSMI

Je pense que tu es déjà arrivé au point
de conversion en FAMILY pour
adapter tous les TYP à autant de topo...web
que l'on veut et ....simultanément chargeables !

Cela fait , pour les rendre routables c'est autre chose ....
Quel procédé pour construire le .txt ?
C'est la clef !!!

Newton_ 60CSx

Edited by - newton_ on 05/28/2007 14:32:02

kakoo

France
43 Posts

Posted - 05/28/2007 : 15:42:00

quote:

Originally posted by newton_

Hé les gars çà avance !

GPSMI : vraiment les histoires d'o ...
en plus t’ étais protégé ....

Tant mieux que tout soit rentré dans l'ordre ...
T'as remis le capuchon au moins ?

Sérieux pour topo alpes :

Encore merci Cypherman !
Des outils ultra puissants c'est sûr !!!
Ce coup ci c'est Mapset.

Il m'a fallu trois heures !
Bref , partant de n'importe quelle carte topo
Il faut pour la "TYPé" la convertir en Family
et ce par mapset , quelque soit "sa provenance...."
web etc ....

Je vous envoie le tuto bientôt ,
Un peu tech , pas mal d'étapes ...

On peut faire cohabiter tous les topos que vous voulez
Sachez cependant que pour 1 topo
La machine compile durant facile une 1/2 heure

Et après bingo vous avez un family ,
Que dis-je :Des FAMILY typé

Testé et vérifié !!!

Là c'est du sûr .

Bonjour a tous
Pour l'incompatibilitée des topo entre eux,il y a une discution
que je n'ai pas suivie!!!????
Rassurez moi, newton parle d'"outils ultra puissants"..Mapset...!!
Y a t'il une solution pour cette incompatibilitée??

Merci de m'eclairer.

GPSMap 60CSX
GPSTopo6 + GPSTopo1 + TYP de "gpsmi" quelque peu modifie
MetroGuide Europe V7

newton_

141 Posts

Posted - 05/28/2007 : 19:31:19

@KAKOO
@Tous
Voilà ou j'en suis:

-2+1 types de topos :achetées (A) et webséés (W) et Métroguide (M)

-Je peux appliquer le TYP de mon choix sur toustes A , W , M

-Toutes fonctionnent bien sur mapsource sauf W non routable

-Dans le gps toutes sont transférables
Dans l'expérience les trois sont tranférées

A TYPée et Routable
M TYPée et Routable
W Non TYPée et Non Routable

AVEC mapset je suis parvenu à rendre
(en convertissant en FAMILY les topos (Cypherman))
W TYPée mais . . .
W reste non Routable

DONC les W "mélangées" aux A et M
donnent un ensemble ou toutes sont TYPées
mais seules A et M sont routables !!!

OR....
Il n'y a pas de raison que nous ne puissions
élaborer un patch
(semblable à celui de M
Tu te souviens mgeu8pch.txt) ,
cela pour les W

Puis de le passer à la moulinette de binpatch.exe !

J'en suis dons à essayer de comprendre
le passage de mgeu8.tdb à mgeu8pch.txt

C'est là que je médite grave !!!!!!!!!

Newton_ 60CSx

Edited by - newton_ on 05/28/2007 19:35:36

newton_

141 Posts

Posted - 05/28/2007 : 19:41:28

@MENTOR
T'as pas une idée ????

OK Binpatch opére en ASSEMBLEUR et modifie les adresses mémoires
Retour aux sources .....

Newton_ 60CSx

Edited by - newton_ on 05/28/2007 19:54:32

cypresssoad

28 Posts

Posted - 05/28/2007 : 22:36:08

newton vraiment si tu arrive a faire ça tu es un ptit géni!!!

newton_

141 Posts

Posted - 05/28/2007 : 23:29:54

Hé !
Je pars du principe
"CE QUI EST A LA PORTEE D'UN HOMME EST A LA PORTEE D'UN AUTRE"
Je l'ai pris de "A couteaux tirés"
De plus les "restrictions" annulées de metroguide
m'encourage pour le défi !

Du temps , de la rigueur , de l'assembleur en overdose ,et surtout ....
s'amuser , en sous marin , sans quoi c'est mort de chez mort !!!

28 mai 2007 23h30
Il y a dans le *.tdb des sauts conditionnels qui appellent ,
qui appellent .....peut être la clé d'activation ?

Faut trouver lesquels ????

Newton_ 60CSx

Edited by - newton_ on 05/28/2007 23:38:24

kakoo

France
43 Posts

Posted - 05/29/2007 : 05:10:45

A Newton,
De mes constatation perso,je peut me tromper,mais je ne vois pas
comment tes W TYPés pourraient etre routables si
elles ne le sont deja pas dans Mapsource!!??

Pour en revenir a mon probleme cité plus haut,tu semble l'avoir reglé
pour toi,peut tu me dire comment tu a fait.

Merci d'avance

GPSMap 60CSX
GPSTopo6 + GPSTopo1 + TYP de "gpsmi" quelque peu modifie
MetroGuide Europe V7

cypresssoad

28 Posts

Posted - 05/29/2007 : 10:53:26

Je me suis décidé à poster mes fichiers typ
Alors voila

premierement pour les cartes Topo
voila ce que ça donne sur mapsource
(je precise que j'ai garder le meilleur de gpsmi)

on pourrai penser que les couleurs de la foret sont tres vive mais sur le gps c'est cette couleur qui rend le mieu

pour la carte metroguide, voila ce que ça donne

pour le moment je trouve que les couleurs sont tres bien adapter pour le gps, ça fait 2 jours que je les testes sur la route et vraiment aucun souci de lisibilité
pour métroguide , j'ai preferé de large route car quand on fait un
Itinéraire cella devient beuacoup plus lisible

les liens
pour MGEU8 http://www.gpspassion.com/upload/cyp%20mgeu8%20v1.1.txt
pour http://www.gpspassion.com/upload/cyptopov1.1.txt

Edited by - cypresssoad on 06/03/2007 11:10:47

newton_

141 Posts

Posted - 05/29/2007 : 11:11:48

@kakoo

@cypresssoad

Tu t'y mets et visiblement ....

de main de maître !!!

Bon boulot , jvais testé

Newton_ 60CSx

Edited by - newton_ on 05/29/2007 11:17:16

kakoo

France
43 Posts

Posted - 05/29/2007 : 13:58:16

Salut a tous,
@ newton rappelle toi (vers la page 25 ou 26 de ce forum)metroguide etait reconnu routable dans mapsource ,le binpatch a ete fait pour que ca le soit aussi sur le GPS.
Pour mon soucis mes 2 topos (cartes officielles Garmin)je ne vois pas
par tes indications comment afficher les couleurs modifiées visibles
sur mon GPS!!
Si tu as ete dans ce cas pourrais tu m'indiquer la manip,je dis bien sur
2 topos(family_772 et family_718).
Merci de ta patience.

GPSMap 60CSX
GPSTopo6 + GPSTopo1 + TYP de "gpsmi" quelque peu modifie
MetroGuide Europe V7

newton_

141 Posts

Posted - 05/29/2007 : 14:18:08

J'ai rencontré le même probleme
avec FAMILY_775 et FAMILY_722

ma solution a été
1:installer la version 6.10 ou + de mapsource

rien à faire....

2:le même TYP exemple gpsmi.TYP
je l'ai renommé gpsmi775.TYP et placé ds FAMILY_775
et puis renommé gpsmi722.TYP et placé ds FAMILY_722

et plus de problème , aucun ,vraiment !
et pour chacun de mes multiples TYP j'fais la même

Pour le routable y aura moyen c'est sûr
je vous donnerai mes premières conclusions prochainement
çà avance bien

Newton_ 60CSx

Edited by - newton_ on 05/29/2007 14:19:16

newton_

141 Posts

Posted - 05/29/2007 : 14:26:03

j'oubliais !!!!!!

tu les recompiles individuellement avec mapset bien sûr !!!!!!!!!!!

chacun dans son dossier , le mieux étant
de prendre les fichiers gpsmi.txt gpsmi775.txt gpsmi722.txt

c'est exactement ma procédur et non avec les .TYP

PARDON

Newton_ 60CSx

kakoo

France
43 Posts

Posted - 05/29/2007 : 16:00:11

@ newton
SUPER, ça fonctionne!
GRAND MERCI NEWTON.
J'attend le resultat de tes recherches

GPSMap 60CSX
GPSTopo6 + GPSTopo1 + TYP de "gpsmi" quelque peu modifie
MetroGuide Europe V7

cypresssoad

28 Posts

Posted - 05/29/2007 : 16:57:29

Newton> merci ça donne envi de continuer, si tu a un peu de temps , ça serai sympas que tu me fasse un ti compte rendu des TYPs
si tu a touver des trucs genants....

pour ton projet , si j'ai bien compri , ça serai de rendre routable des cartes gps topo sur le gps c ça???
si oui ça serai sympa de me donner ton adress msn si t'en a une ,pour si tu a besoin d'aide , je serai ravi de t'aider!
je suis entrein de me découvrir une passion!!! LA CARTOGRAPHIE!! lol

cypresssoad

28 Posts

Posted - 05/29/2007 : 18:08:59

quote:

Originally posted by kakoo

@ newton
SUPER, ça fonctionne!
GRAND MERCI NEWTON.
J'attend le resultat de tes recherches

quel été ton probleme?? car j'ai l'impression d'avoir le meme.
enfin , je pense
j'ai topo 1 et topo 3
la 3 est nikel typé sous mapsource et le gps
par contre la 1 est typé sous mapsource mais pas sou le gps
comment faire?

kakoo

France
43 Posts

Posted - 05/29/2007 : 18:45:23

Salut cypresssoad
Oui oui tu as le meme probleme ,tu me l'avais dit plus haut.
Va voir la page d'avant,Newton l'explique en detail,ca marche et il y en a pour 5 minutes(pour la modif.,pour le tansfert c'est plus long)

GPSMap 60CSX
GPSTopo6 + GPSTopo1 + TYP de "gpsmi" quelque peu modifie
MetroGuide Europe V7

cypresssoad

28 Posts

Posted - 05/29/2007 : 21:05:55

quote:

Originally posted by kakoo

Salut cypresssoad
Oui oui tu as le meme probleme ,tu me l'avais dit plus haut.
Va voir la page d'avant,Newton l'explique en detail,ca marche et il y en a pour 5 minutes(pour la modif.,pour le tansfert c'est plus long)

oui ça marche nikel!! par contre si quelq'un pouvais m'explquer pour le fid de 875 et le code de 1 alors là j'ai rien compri!! newton comment a tu fait pour savoir qu'il fallais les changer et surtout pourquois 875??????

newton_

141 Posts

Posted - 05/29/2007 : 22:21:35

875 975 1275 10845 si tu veux
par contre le 1 c'est pour ansi dire ,
un code de priorité d'affichage.

Newton_ 60CSx

cypresssoad

28 Posts

Posted - 05/30/2007 : 19:36:42

alors newton?? ou en est tu ??

newton_

141 Posts

Posted - 05/30/2007 : 20:47:42

JE
JNE.......test.......dword

NOP

Newton_ 60CSx

cypresssoad

28 Posts

Posted - 05/31/2007 : 22:13:02

si quelqu'un pouvais me dire ce qu'il pense des TYP que j'ai donné a la page precedente, ça serai sympas,je travaillerai en fonction de vos demande

newton_

141 Posts

Posted - 06/01/2007 : 10:00:32

@cypresssoad
TYP metroguide
limpide , aéré , clair .....très lumineux.....
trop lumineux pour moi !!!

On voit qu'il y a eu du boulot , et du bon !

Mais (hélas !) , j'aime bien distinguer au premier coup d'oeil
les départementales , les nationales etc...

Toi tu kifes pas le rouge
alors pour mes yeux ..... çà fait trop Pastel

A part cà que du bon ; forêt etc, SUPER !

Moi je veux du ROUGE!
Du BLOOD !!
Du GORE !!!

D'un autre coté ,
la critique est aisée ,
mais l'art est difficile ....

CYPRESS , CYPRES , C'est le nom d'un arbre !

Newton_ 60CSx

peter45

France
24 Posts

Posted - 06/01/2007 : 21:29:58

quote:

Originally posted by cypresssoad

si quelqu'un pouvais me dire ce qu'il pense des TYP que j'ai donné a la page precedente, ça serai sympas,je travaillerai en fonction de vos demande

Beaucoup de travail, les détails sont bien visibles, merci ; je vais les utiliser en remplacement de mes fichiers TYP perso (http://www.gpspassion.com/forumsen/topic.asp?TOPIC_ID=57314&whichpage=14) que je trouve à l'usage un peu trop sombres, surtout lorsque je randonne avec des lunettes de soleil. Personnellement, je fais ressortir davantage les centres commerciaux, les zones industrielles.
P.S. je ne parviens pas à télécharger le fichier typ pour MGEV8 avec rapidshare.

cypresssoad

28 Posts

Posted - 06/02/2007 : 00:35:21

quote:

Originally posted by peter45

quote:

Originally posted by cypresssoad

si quelqu'un pouvais me dire ce qu'il pense des TYP que j'ai donné a la page precedente, ça serai sympas,je travaillerai en fonction de vos demande

oui en effet, j'ai mis le lien a jour
si tu trouve le moindre probleme avec mes TYPs dites le moi , je me ferai un plaisir de les rétravailler
déja j'essai de convaincre NEWTON avec du blood , c'est pas facile pour que le tout reste jolie
sinon merci quand meme

gpsmi

138 Posts

Posted - 06/02/2007 : 20:05:21

cypresssoad, je n'arrive pas à télécharger les 2 fichiers. Pourquoi ne pas les mettre sur ce serveur, c'est facile :

>>> Uploader un fichier zip (pseudoXXXX et en tout cas SANS ESPACES)
http://www.gpspassion.com/_safileup1.asp

>>> Proposer un téléchargement de fichier
[*url="http://www.gpspassion.com/upload/ton_fichier.ZIP"] le_titre_de_ton_fichier [*/url]

Enlève les 2 étoiles, je les ai mises pour que cette ligne de code (que je donne en dessus) s'affiche sans être interprêtée dans le message du forum.

Cret

France
125 Posts

Posted - 06/03/2007 : 00:15:53

Oui ce serais bien, j'aimerais aussi pouvoir essayer les TYPs de Cypressoad.

Edited by - Cret on 06/03/2007 21:31:09

newton_

141 Posts

Posted - 06/03/2007 : 00:33:43

IDA NOP BADBOY Bad Guy or GoodGuy ?

Newton_ 60CSx

cypresssoad

28 Posts

Posted - 06/03/2007 : 11:17:07

voila dsl pour les ptits problemes, c'est resolu!
donc voila pour gpstopo tout va niquel, j'ai bien pu tester par contre pour metroguide, j'ai u quelque petit souci hier a marseille, l'autoroute est aussi large que je tracé d'itinéraire rose violet, donc je n'y voyeé rien.
m'enfin bon arrivé au moment voulu les flêche m'ont indiqué mon chemin quand meme, et donc j'ai pu me rendre au dome pour suivre le concert de RENAUD qui était eelent d'ailleur au passage,depuis qu'il a arrété de fumer ce n'est plus le meme!
breff je compte donc vous donnez une nouvelle version dans peu de temp des 2 TYPs

newton_

141 Posts

Posted - 06/03/2007 : 23:41:53

Voilà un tuto sympa pour expliquer
la conversion des topos en FAMILY
permettant ainsi de charger olusieurs régions ensembles !
Chacunes TYPée séparément .

Dans cet exemple j'utilise topo 1 (alpes)
Dans un premier temps ce dernier est converti en FAMILY_780
On ouvre Mapset.....

ETAPE 1

Puis on vérifie la cohérence...

ETAPE 2

Histoire de s'amuser ,
pour ma part je suis toujours sur l'assembleur ......

Newton_ 60CSx

Edited by - newton_ on 06/05/2007 12:10:17

cypresssoad

28 Posts

Posted - 06/04/2007 : 00:28:43

génial tes tutaux, je voulais les balancer par écrit mes tu m'a devancé et faut dire que par video c'est bien mieux!! merci
bonne chance pour l'assembleur!!

carrelo3

Switzerland
1 Posts

Posted - 06/04/2007 : 22:07:45

Bonjour,
Lors de l'utilisation des Typ qui modifient l'aspect des cartes Topos, le résultat n'est pas le même sur les topo IGN que sur les Topos CH (Suisse), C'est particulièrement évident pour la représentation des forêts, qui est modifiée sur les Topos IGN alors que sur les Topos CH la couleur reste déspèrement verte unie quel que soit le typ utilisé. Le polygone "foret" est référencé de manière diférente sur les topo suisse que sur les topo français. Les autres modifications semblent être prise en compte de manière identique sur les 2 cartes topos.
Si quelqu'un a de l'expérience des cartes topo suisse, merci de m'éclairer.
Carrelo3

matriochka

Tunisia
2 Posts

Posted - 06/05/2007 : 01:41:37

BRAVO !
Je me suis plongé dans le GPS depuis peux. En attendant le mien qui est commandé un ami m'a prêté le sien et en une soirée j'ai réussi à changer des TYP d'origine pour ceux de Cypresssoad grace aux tutos de Newton_. C'est clair, bien fait. Bravo et merci à tous les deux...

Garmin 60Csx
Kit 12 V et support voiture
Le tout livré fin juin...
Et à nous le désert à l'automne !

newton_

141 Posts

Posted - 06/05/2007 : 02:33:01

.... ET CYPHERMAN ! ! ! ...

.... ET GPSMI ! ! ! ...

ET TOUS ONT CONTRIBUE
SANS OUBLIER LES PRECURSEURS ... CRICRI ...CYTOCHROME...

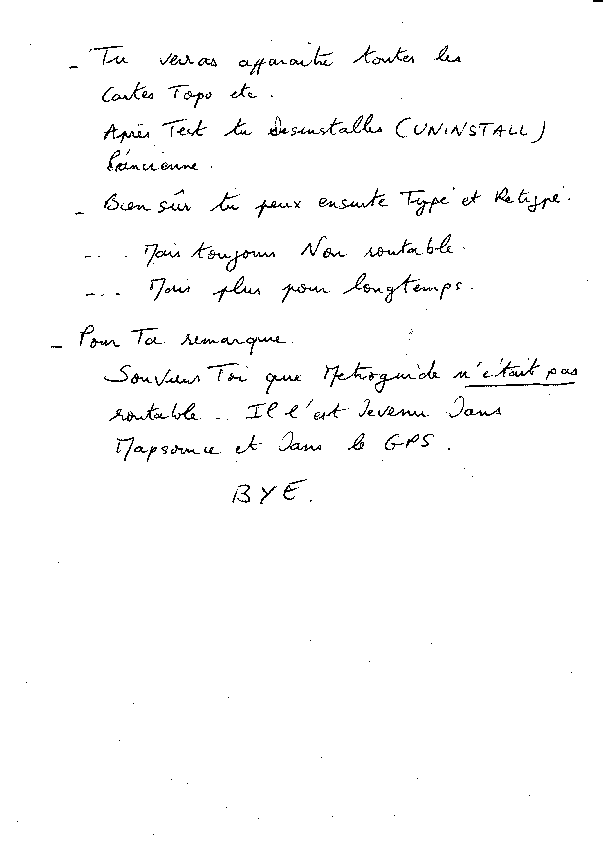

Il est entendu qu'après la conversion ,
MAPSET permet de désinstaller la carte TOPO ,
UNINSTALL ....

Newton_ 60CSx

Edited by - newton_ on 06/05/2007 10:01:51

gpsmi

138 Posts

Posted - 06/05/2007 : 07:03:39

Voici mes conclusions (après un usage de TYPs différents, les miens et ceux des uns et des autres durant quelques mois pour une utilisation VTT, canoé, rando à pied) :

A l'usage, les zones vertes trop marquées (fond uni) ne m'apportent personnellement rien. Elles estompent en fait les chemins, sentiers et lignes d'élévation que je souhaite apercevoir en priorité. Retour donc à la version gpsmi1 avec néanmoins quelques changements :
- des chemins et sentiers naturellement en marron (c'est devenu pour moi un incontournable, comme le fond blanc, souvenez-vous)
- des routes goudronnées couleur ... goudron (la distinction entre les différents types m'importe peu)
- des lignes d'élévation qui ressortent bien par rapport aux lignes marrons et qui sont tracées en rose continu
- les points des lieux-dits (Type=0x64) plus discrets, en fait de la couleur des constructions avec un contour blanc. C'est mieux dans MapSource à une échelle de 1 ou 3 km (cas dans lesquels les constructions disparaissent).

Ma préparation des sorties :
- dessin de tracés dans MapSource (aidé d'une carte IGN au 1/25000ème pour voir plus "large")
- ensuite, suivi des tracés sur le terrain.

La version 1-5 est née. Qui l'eut cru ?

matriochka

Tunisia
2 Posts

Posted - 06/05/2007 : 08:21:21

quote:

Originally posted by newton_

.... ET CYPHERMAN ! ! ! ...

.... ET GPSMI ! ! ! ...

ET TOUS ONT CONTRIBUE
SANS OUBLIER LES PRECURSEURS ... CRICRI ...CYTOCHROME...

Il est entendu qu'apràe la conversion ,
MAPSET permet de désinstaller la carte TOPO ,
UNINSTALL ....

Mes excuses pour les oubliés, je reconnaît que je n'ai pas en le courage de lire les 46 pages...

Je m'y mets de ce pas !

Garmin 60Csx
Kit 12 V et support voiture
Le tout livré fin juin...
Et à nous le désert à l'automne !

cypresssoad

28 Posts

Posted - 06/05/2007 : 09:13:01

oui , il le faut.pratiquement aucune page n'est inutile.
GPSMI, tu nous envoi ton typ??
et au fait , j'ai 2 petites questions pour toi
comment faire pour que les chemin goudroné disparraissent en meme temps que les sentier, parceque pour le moment , ils disparraissent avant.
et ensuite , commence faire pour rajouter un ligne de littoral dans métroguide???
si c'et possible

MATRIOCHKA si tu veut avoir un pti résumé de ce qu'il se passe tout au long de ces pages tu peux me les demander sur cypresssoad@orange.fr
des fichiers simplifié pret être partagé

gpsmi

138 Posts

Posted - 06/05/2007 : 17:28:59

cypresssoad, GPSMapEdit te permettra de voir les objets qui sont contenus dans les cartes (MetroGuide et Topos), ceux qui s'affichent pour une échelle donnée, etc ...

Dans MetroGuide, il n'a pas de "Shoreline of water body". Ce sont juste des polygones qui délimitent les surfaces (mer ou terre).

Dans les topos :
- à l'échelle 700m : chemins et sentiers
- à l'échelle 1km : les chemins disparaîssent.
J'aurai préféré l'inverse.

Les TYP pour GPSTopo (gpsmi_v1-5)
Vous pourrez trouver une version antérieure avec des explications détaillées à la page 33

newton_

141 Posts

Posted - 06/05/2007 : 20:31:44

Voici un tuto pour "TYPer" une carte.
Nous partirons de topo 10 typé
Nous changerons le TYP , avec celui ,
de maître GPSMI !!!

Pour ce faire , on prépare un raccourci sur le bureau
du répertoire du Topo à traiter (Topo 10 == FAMILY 775)

Par ailleurs pour ne pas "planter" MAPSET
Nous réduirons le nom du TYP !!! (voir vidéo)

Mais en aucun cas cette réduction n'affectera
L'illustrissime performance de GPSMI !

Vous êtes prêt ?
3 , 2 , 1 ,
Premier coup de . . .

PEDALE

Newton_ 60CSx

newton_

141 Posts

Posted - 06/05/2007 : 23:47:25

Cela dit je préfère et de loin
les forêts avec micro motifs
Trop bien.J'utilise une sauce perso ,
en attendant la divine lumiére ....

Canoë , océan , j m'en fiche
de ma place j'ai la dame de fer face à moi !
Et oui la grande classe !

Moi aussi j'ai de .....
Temps en temps une sirène .....de police
Enfin toutes les 30mn , pas plus !

Newton_ 60CSx

cypresssoad

28 Posts

Posted - 06/06/2007 : 01:40:47

ta dame de fer c'est la tour eiffel?

cypherman

100 Posts

Posted - 06/06/2007 : 01:54:06

@newton

Pour convertir un mapset product vers Family tu peux via Install a existing Mapset le changer de la. Si tu sélectionnes un TDB product, y tu vas avoir le choix de le convertir en Family. Comme ca si ton mapset était routable il va le rester.

Désolé si j'écris pas souvant ce temps-ci, mais je suis dans un gros rush au boulot. mais je suis toujours la quand meme :)

a+

Edited by - cypherman on 06/06/2007 01:57:49

newton_

141 Posts

Posted - 06/06/2007 : 02:04:18

@cypresssoad
AFFIRMATIF

Je sais t'aurais été jaloux si
cela avait été Margaret ...

@CYPHERMAN
j'ai supposé que les topos ....
hélas n'était pas routable

D'où ce que tu sais NOP BADGUY no ! 9090

Mais je retiens pour la suite

ALL THANKS

Newton_ 60CSx

Edited by - newton_ on 06/06/2007 02:04:45

cypherman

100 Posts

Posted - 06/06/2007 : 02:06:49

@newtom
oui je le sais.. Mais si le monde le fond pour d'autre carte, c,est bien a savoir qu'il vont le perdre le routing.

mais tu sauverais du temps passer par install a existing mapset

newton_

141 Posts

Posted - 06/06/2007 : 02:16:33

OK
I do must up the tuto !!!!!
here we go

Newton_ 60CSx

newton_

141 Posts

Posted - 06/06/2007 : 22:58:05

Version finale du TUTO

CONVERSION : TOPO =====> FAMILY

Ultra rapide et conservant (si présents)
les paramètres routables de la carte.

Ce travail n'aurait pu arriver à terme , sans la coopération
(le mot est faible) de CYPHERMAN

Newton_ 60CSx

Edited by - newton_ on 06/07/2007 01:33:26

cypresssoad

28 Posts

Posted - 06/07/2007 : 00:31:01

exelent merci

womantec

2 Posts

Posted - 06/08/2007 : 23:50:11

Bonjour à tous!

Je voudrais acheter un gps performant, pouvez vous m'aider dans mes recherches?

Thanks

jld272

325 Posts

Posted - 06/09/2007 : 00:09:10

@womantec
pour ma part j'ai le Garmin vista couleur avec lequel je fait de la rando et qui visualise les cartes dont on parle dans ce post.
Newton_ lui a le Garmin 60Csx qui est tout aussi excellent si ce n'est mieux car il possede la sirf III et est un peu plus sensible en reception notemment en sous bois.
mais il y en a surement d'autre.
L'avantage de Garmin c'est qu'ils sont compatibles avec gpstopo.
jld272

TTOne v1 Version 6.15
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

Edited by - jld272 on 06/09/2007 00:10:32

womantec

2 Posts

Posted - 06/09/2007 : 00:42:00

que me conseillez vous pour des randonnées noctures

jld272

325 Posts

Posted - 06/09/2007 : 08:10:15

@womantec
les 2 cites plus haut ont un ecran à retroeclairage, donc concu pour le nocturnes, mais attention aux piles.....il faut en avoir de rechange dans la poche.sinon
jld272

TTOne v1 Version 6.15
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

cypresssoad

28 Posts

Posted - 06/09/2007 : 10:56:01

+1 pour le 60 csx car sirf III
et un écran un peu plus gros j'ai l'impression?!

newton_

141 Posts

Posted - 06/09/2007 : 14:43:20

old

Newton_ 60CSx

Edited by - newton_ on 06/09/2007 19:23:35

jld272

325 Posts

Posted - 06/09/2007 : 18:12:39

@Newton_
le fichier ne marche pas chez moi. C'est un swf et mon pc ne le lis pas.
jld272

TTOne v1 Version 6.15
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

newton_

141 Posts

Posted - 06/09/2007 : 19:24:13

Newton_ 60CSx

Edited by - newton_ on 06/09/2007 19:32:07

cypresssoad

28 Posts

Posted - 06/09/2007 : 19:27:57

aucun lien ne marche.

newton_

141 Posts

Posted - 06/09/2007 : 19:43:09

Interdit de se moquer !!!

Un essai de présentation "sommaire" du :

60 Csx FLASH

60 Csx WMV

60 Csx AVI

60 Csx Quick Time

Newton_ 60CSx

newton_

141 Posts

Posted - 06/09/2007 : 19:45:40

C'était normal

Free m'informe que tout dépôt de vidéo necessite

un temps de ....... filtrage !

60 , X ils devaient penser à Rocco et ...... ses frères

Newton_ 60CSx

Edited by - newton_ on 06/09/2007 19:47:55

drarik

10 Posts

Posted - 06/09/2007 : 20:01:12

Bonjour,

Ce sujet est vraiment une mine d'or. Je n'ai pas encore tout lu mais je prend mon temps pour tout comprendre. J'ai pu utiliser le TYP de GPSMI, ce qui est un régal pour les yeux. Cette possibilité de personnaliser l'affichage de GPSTOPO était vraiment nécessaire.
Merci à tous. Une fois que j'aurai tout lu j'essaierai de créer mon propre TYP mais ça m'a l'air assez compliqué.
Bravo à tous les créateur de TYp et autre utilitaire et à ceux qui participent à expliquer le fonctionnement de tout ça.
Bon, je retourne à la lecture.
PS : je possède un garmin vista color

newton_

141 Posts

Posted - 06/09/2007 : 20:05:59

@jld272
@cypresssoad
Dites moi si çà tourne .

A votre tour .... à tous ..... d'expliquer comment on fait un TYP

Merci

Le mieux serait que tu en prenne un et .....
le modifie : 1ère étape

Perso je rève d'assembleur
c'est bon signe !

Newton_ 60CSx

Edited by - newton_ on 06/09/2007 20:12:17

drarik

10 Posts

Posted - 06/09/2007 : 20:19:21

Les video fonctionnent, mais le mov fait 86Mo, 1h30 de d/l pour moi.

newton_

141 Posts

Posted - 06/09/2007 : 21:54:20

merci drarik

le mov j'lai pas compressé
je me suis attaché au swf surtout
steaming oblige ... c'est bien mieux

je suis étonné que certains ne puissent pas lire le flash
c'est un plugin toujours utile
et gratuit sur tous les os !

jld272 essai de le mettre à jour
c'est étonnant que tu n'en ai jamais eu besoin !

Newton_ 60CSx

jld272

325 Posts

Posted - 06/09/2007 : 22:25:00

@Newton_
le flash et le avi ne fonctionne pas chez moi, je n'ai peut etre pas le bon codec.
Le wmv fonctionne parfaitement bien et c'est genial de pouvoir avoir une explication comme ca. Tu devrais essayer de filmer la carte a l'ecran se serait plus parlant que les copies d'ecran.

En ce qui concerne le vista c'est son petit frere en moins performant mais sinon les menus et la presentation du firmware est le meme.

quote:

Originally posted by newton_
[br
Perso je rève d'assembleur
c'est bon signe !

J'espere que c'est bon signe et que ton reve devienne realité

jld272

TTOne v1 Version 6.15
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

newton_

141 Posts

Posted - 06/10/2007 : 01:04:16

Le MOV fait maintenant 5,2Mo drarik !

OUI bientôt la réalité .....

Newton_ 60CSx

drarik

10 Posts

Posted - 06/10/2007 : 09:08:05

Parfait Newton.

cypresssoad

28 Posts

Posted - 06/10/2007 : 11:59:33

tout marche nikel
j'ai bien l'impression que newton et un montagnard.a plus de 1000m
aller on va se metre a expliquer tout ça!
je pense et dite moi si c'est une bonne idée de creer un peu comme je l'ai déja fait mais en beaucoup mieux un topic qui réuni tout le plus important.nan??
en tout cas je me sentirai bien de le faire et de le mettre à jour autant que possible grace a votre aide

cypresssoad

28 Posts

Posted - 06/10/2007 : 12:03:41

déja ya un truc qui me gave! j'arrive pas a écrire par exemple ICI qui en cliquant dessus me menerai a la page que je veux.un lien hyper texte non?

newton_

141 Posts

Posted - 06/10/2007 : 12:31:07

[url#="http:Adresse de ton choix#"ExpressionQuiApparaitra[/url]

COPIER / COLLER

ET ... TU ENLEVES LES 2 #

ici l'adresse renvoie sur http:Adresse de ton choix
c'est à dire "du vent"

Mais tu peux cliquer !

ExpressionQuiApparaitra

Newton_ 60CSx

drarik

10 Posts

Posted - 06/10/2007 : 13:14:55

@cypresssoad
Oui ce serait bien de réunir les trucs importants. Effectivement avec le nombre de pages de ce post c'est difficile de retrouver certaines choses que je sais avoir vu dans le post. Alors reparcourir les 4x pages ... c'est LONG.

jlflhw

France
8 Posts

Posted - 06/10/2007 : 19:12:33

D'abord, Merci pour ce fabuleux topic avec tous vos TYPs et toutes vos astuces.
J'utilise les TYPs que Newton et gpsmi mettent gracieusement à notre disposition (en randonnée pédestre).
J'ai installé hier soir le dernier TYP posté si aimablement par gpsmi (le v 1-5) et que je trouve génial à l'usage.
Sur Mapsource, pas de problème, mais sur mon 60CSX, alors que je randonnais dans les Calanques de Marseille (c'est juste pour vous faire rêver), j'ai constaté que la mer était incolore au lieu d'être bleue. J'ai dû faire une fausse manip en TYPant mes cartes Topo ou en paramétrant mon GPS , mais laquelle ?

HX4700 - MN6.2 + Qstarz 818
60CSX

newton_

141 Posts

Posted - 06/10/2007 : 20:49:29

A PRIORI
AUCUN PROBLEME POUR LE TYP GPSMI_1.5
REGARDE DU COTE DE TA CONFIG GPS ...

La mer est bien bleue ....
Une véritable déferlante BLEUE j't assure....

Cà a été confirmé au JT de 20h...
GPSMI c'est pas planté ,
à moins que ce soit PPDA ?

Newton_ 60CSx

jlflhw

France
8 Posts

Posted - 06/10/2007 : 21:18:08

Je pense aussi que c'est un problème de config gps, puisque la mer est bien bleue dans mapsource. Il faut que je creuse un peu.
En tout cas merci d'avoir prouvé que le problème ne vient pas du TYP.

HX4700 - MN6.2 + Qstarz 818
60CSX

newton_

141 Posts

Posted - 06/10/2007 : 21:21:28

D'ici 1/2 heure 1h j'tenvoie ma config ....

Newton_ 60CSx

newton_

141 Posts

Posted - 06/10/2007 : 21:31:09

VOICI !

Tu as 3s pour chaque image ....

Newton_ 60CSx

gpsmi

138 Posts

Posted - 06/11/2007 : 06:23:08

@jlflhw, la mer - pas bleue - dans les calanques ?
Impossible ! non seulement elle est bien bleue mais en plus elle est à la bonne température pour s'y baigner en ce moment.
Je plaisante . Quelle version de GPSTopo3 utilises-tu ?

cypresssoad

59 Posts

Posted - 06/11/2007 : 10:27:05

quote:

Originally posted by jlflhw

D'abord, Merci pour ce fabuleux topic avec tous vos TYPs et toutes vos astuces.
J'utilise les TYPs que Newton et gpsmi mettent gracieusement à notre disposition (en randonnée pédestre).
J'ai installé hier soir le dernier TYP posté si aimablement par gpsmi (le v 1-5) et que je trouve génial à l'usage.
Sur Mapsource, pas de problème, mais sur mon 60CSX, alors que je randonnais dans les Calanques de Marseille (c'est juste pour vous faire rêver), j'ai constaté que la mer était incolore au lieu d'être bleue. J'ai dû faire une fausse manip en TYPant mes cartes Topo ou en paramétrant mon GPS , mais laquelle ?

nous faire rêver?? perso j'y suis et plonge régulierement.héhé lol
j'y été hier , et en ce moment c'est pas le top de se baigner ni pour plonger
je me suis fait piqué par une méduse a la bouche. elle sont par millier ces s****e!
c'est dù a un réchauffement brusque
d'ailleur telement brusque qu'il y a des "couche de température" allucinantes, 25° en surfance jusqu'a 1m50 puis en 10 cm meme pas c'est du 15° c'est assez spécial.
pour ce qui est de la couleur de l'eau essaye d'activer ou désactiver "couleur marine"

jlflhw

France
15 Posts

Posted - 06/11/2007 : 19:38:57

Merci à tous pour votre aide, et en particulier à newton pour sa config de GPS et cypresssoad pour son conseil(et gpsmi pour son super TYP):
il a suffit que je mette "couleurs marine "off" pour avoir une belle mer bleue sur l'écran de mon GPS.

Vous êtes formidable !!!

HX4700 - MN6.2 + Qstarz 818
60CSX

cypresssoad

59 Posts

Posted - 06/11/2007 : 23:51:36

au début je te prennai pour un fou newton et maintenent tu me fait bien délirer

gpsmi

313 Posts

Posted - 06/12/2007 : 05:43:11

@jlflhw et cypresssoad, si ca continue, on va faire du geocaching à la recherche d'un TYP dans les calanques, avec une liaison satellite Internet pour que newton_ et les autres y participent

Bien vu newton_ pour l'option "couleur marin=false=OFF". Avec moi, c'est toujours la même chose, je démarre au quart de tour : le robot de cuisine ne marche pas, je sors sans hésitation la caisse à outils et me précipite pour le démonter, alors qu'il est tout simplement débranché
Difficile de se refaire, n'est-ce pas newton_ ?

womantec

4 Posts

Posted - 06/12/2007 : 23:18:13

Bonsoir à tous!

merci pour ce FORUM qui correspond exactement à ce dont j'avais besoin... bien détaillé
merci à tous! en particulier @newton, un vrai poète
tu nous fais réver

lejeff

101 Posts

Posted - 06/13/2007 : 13:38:28

Pour ceux qui parlent espagnol voici un excellent tuto (concerne aussi le sujet du topic) fait par nos amis de l'autre coté des pyrénées

http://ismaordo.iespana.es/tutorialgps/TUTORIAL%20GPS%20Mapas%20GARMIN%20by%20Iogrea%20v1.3.pdf

Si il y a des volontaires pour faire une traduction, il NIAPLUKA

A+

carrelo3

Switzerland
3 Posts

Posted - 06/13/2007 : 18:57:19

Bonjour,
Depuis quelques semaines, j'épluche ce forum, cela m'a permis de modifier l'aspect de mes cartes topo. Un grandmerci aux auteurs des différents TYP et de leurs versions txt. Il y a quelques jours, j'ai envoyé un post à propos des différences entre les cartes topo françaises et suisse. Après quelques recherches je peux répondre à ma question!!! Les polygones représentant la forêt sur les cartes suisses sont réfrencées ainsi "National park 0x15" et non pas "wood 0x50" comme sur les cartes françaises. Les cartographes de l'institut national suisse considèrent peut-être l'entier de notre territoire comme un parc national !!.

cypresssoad

59 Posts

Posted - 06/13/2007 : 22:28:34

quote:

Originally posted by lejeff

Pour ceux qui parlent espagnol voici un excellent tuto (concerne aussi le sujet du topic) fait par nos amis de l'autre coté des pyrénées

http://ismaordo.iespana.es/tutorialgps/TUTORIAL%20GPS%20Mapas%20GARMIN%20by%20Iogrea%20v1.3.pdf

Si il y a des volontaires pour faire une traduction, il NIAPLUKA

A+

ça m'a l'air tres bien mais bon , je comprend rien
je vais essayé de traduire avec systran

bebergps

France
148 Posts

Posted - 06/14/2007 : 22:10:40

bon les gars je ne comprends pas je suis allé sur paris et je croyais avoir mis mon typ le nouveau de gpsmi, et ca m***** encore, il ne me mets pas le bon, et mets comme sil ny avait rien le topo en brut...comment faire?merci

newton_

434 Posts

Posted - 06/14/2007 : 22:52:14

t'as bien vérifié avant de tranfèrer dans le gps
que le même TYP de GPSMI
est présent dans le dossier de chaque topo
sous un nom différent !!!!!!!!

par exemple tu as gpsmi1_5.txt

tu le renomme gpsmi_A.txt gpsmi_B.txt etc
plusieurs exemplaires du même!!!!

puis tu en places 1 ds chaque topo
puis tu compiles !

Et enfin tu transfères

C'est con mais j'avais ce problème
Avec cette procédure tout tourne .

jlflhw

France
15 Posts

Posted - 06/15/2007 : 16:05:56

J'ai aussi un problème de transfert de TYP:
- quand je transfère mes cartes TYPées sur mon 60csx, les cartes sont avec le bon TYP (affichage en fait) dans le GPS (tout est parfait),
- quand je transfère le même jeu de cartes sur mon Pocket PCde la même manière avec Mapsource, l'affichage dans le logiciel Garmin Que de mon pocket PC est celui de Garmin d'origine et le TYP n'est pas du tout pris en compte !!!

HX4700 - MN6.2 + Qstarz 818
60CSX

jlflhw

France
15 Posts

Posted - 06/15/2007 : 19:47:56

Je précise que j'ai bien appliqué la procédure de newton_.
Je pense que le Pb vient des réglages que permet Garmin Que qui ne doivent pas concorder avec ceux des TYP.
Quelqu'un a t'il déjà eu ce Problème?

HX4700 - MN6.2 + Qstarz 818
60CSX

Cret

France
199 Posts

Posted - 06/17/2007 : 22:32:00

Bonjour à tous

quote:

Originally posted by carrelo3

<...> Les polygones représentant la forêt sur les cartes suisses sont réfrencées ainsi "National park 0x15" et non pas "wood 0x50" comme sur les cartes françaises. Les cartographes de l'institut national suisse considèrent peut-être l'entier de notre territoire comme un parc national !!.

Je pense plutôt qu'il s'agit d'une astuce pour avoir les forêts suisses en vert sur les cartes non typées originales de MapSource.

Une astuce du même type doit être utilisée avec les cartes Topo de Belgique, car sur les extraits, les forêts des cartes non typées apparaissent également en vert.

C.Ret
Up to now, no carriage returns.

Garmin GPS 12 (1995), Streetpilot Atlantic (2001), eTrex Vista C (2003) & Streetpilot C550 (2006)

cypresssoad

59 Posts

Posted - 06/18/2007 : 18:58:37

ya du relachement dans l'air

cypresssoad

59 Posts

Posted - 06/19/2007 : 00:56:13

j'ai formaté mon pc et voila que maintenent mon typ pour petroguide n'est plus visible sous mapsource, je comprend pas.le nom est different du topo...

newton_

434 Posts

Posted - 06/19/2007 : 01:15:40

Avant tout :version de mapsource minimum 6.10

puis: démarrer==>exécuter==>regedit
puis tu regardes ce chemin ,

HKEY_LOCAL_MACHINE\SOFTWARE\Garmin\MapSource\Families\MetroGuide Europe v8

et puis tu vérifies en cliquant sur TYP (panneau de droite)
le chemin

C:\Garmin\MGEU8\MGEU8.TYP

Si tout est bon......
Tu te tapes la tête sur l'écran

Sérieux tu recommences à zéro avec la procédure
y'a pas de raison que çà foire

Edited by - newton_ on 06/19/2007 01:16:06

cypresssoad

59 Posts

Posted - 06/19/2007 : 07:51:29

HéHé merci c'était ça !! je comprend pas pourquois d'habitude le TYP se crée seul, et là il n'y été pas , c'est moi qui l'ai ajouté!breff ça marche , je suis reparti!
lol

cypresssoad

59 Posts

Posted - 06/19/2007 : 12:58:10

comment faire pour changer la couleur du traccé d'itinéraire qui est rose bonbon?

gpsmi

313 Posts

Posted - 06/19/2007 : 16:24:56

je n'sais pas

womantec

4 Posts

Posted - 06/19/2007 : 16:45:49

Il faut demander à Newton! Il a l'air de bien s'y connaitre sur le changement de couleur de tracé d'itinéraire. C'est un grand randonneur!!!!

sergio_bzh

France
43 Posts

Posted - 06/20/2007 : 08:30:55

Bonjour,

j'ai fait une sortie VTT avec mon 60Cx, GPSTopo 4 installé et le fichier TYP de cypressoad : quel bonheur d'avoir une cartre très lisible ! J'avais mis la trace à suivre en rouge et vraiment on voit bien. Pour moi c'est vraiment un gros progrès.

Un grand merci à tous les gens de ce post qui ont oeuvré pour la fabrication de ces fichiers TYP . Je ne vais pas donner de noms, je risque d'en oublier !

Sergio - Garmin 60Cx

sergio_bzh

France
43 Posts

Posted - 06/20/2007 : 19:29:11

[UPDATE] tout ne fonctionne pas dans la manip qui suit , donc inutile de lire ce post.

re-bonjour,

avec tous les posts que j'ai pu lire, je me suis penché un peu plus sur le problème d'envoyer les cartes MetroGuide+Topo sur le GPS tout en ayant MetroGuide routable et en conservant la recherche d'adresses.

Je sais que ça a déjà été vu dans ce fil (quelle page ???) mais je voulais donner quelques précisions supplémentaires :

Lorsque l'on transfère des cartes sur le GPS via Mapsource, on peut récupérer les fichiers d'index, ils ont une durée de vie limitée et sont disponibles après "génération des index" mais avant "envoi de l'ensemble des cartes" dans :
c:/Documents and settings/<username>/Local Settings/Temp/MapSource

Il y a 2 fichiers :
00000721.MDR et 00000145.MDR
(721 comme Family721 par exemple qui est justement GPSTopo4 .... )
Ces 2 fichiers peuvent être chargés dans sendmap.

Ensuite ils disparaissent mais ensuite pendant l'envoi des cartes, il y a un fichier tmpNN.tmp qui est dispo et qu'il suffit de renommer en tmpNN.img pour pouvoir le charger avec Sendmap par exemple ....

Sergio - Garmin 60Cx

Edited by - sergio_bzh on 06/21/2007 21:38:31

cypresssoad

59 Posts

Posted - 06/20/2007 : 21:44:12

salut, j'ai pas bien saisi ce que tu voulai dire?? a quoi ça ser au juste??

cypresssoad

59 Posts

Posted - 06/21/2007 : 10:40:30

voila la version 1.2
pour metroguide
changement de la largeur de l'autoroute et changement de sa couleur.
pour une meilleure lisibilitée de l'itinerraire sur autoroute .

pour topo , changement de la couleur des routes
changement de la couleur des broussailles et des plantations.

les fichiers TYPs

http://www.gpspassion.com/upload/fichierTYP.rar

Edited by - cypresssoad on 06/21/2007 10:50:47

sergio_bzh

France
43 Posts

Posted - 06/21/2007 : 21:34:53

Bonjour,
cypressoad t'es vraiment un chef ! belles cartes !

je vais revenir sur mon post précédent qui c'est vrai n'est pas très clair... Il faisait suite au post de Lino (12/02/07 21:06). En fait l'idée était de récupérer les fichiers d'index fabriqués par mapsource au début du téléchargement des cartes sur le GPS (et qui permettent de trouver les adresses) pour ne pas avoir à subir l'interminable chargement des cartes avant de refaire le chargement par sendmap. Au total ça prend un paquet de temps.
Ma manip fonctionne bien (récupérer les fichiers d'index puis les charger via sendmap) mais je me suis aperçu plus tard que je ne pouvais trouver les adresses que dans la région où j'étais (50 à 100 kms aux alentours) .

Sergio - Garmin 60Cx

cypresssoad

59 Posts

Posted - 06/22/2007 : 12:46:12

sergio_bzh merci, et pour ce qui est de ta manip ,c'est beaucoup plus clair maintenent!
si vous avez des problemes avec les TYPs dites le moi svp.
probleme de lisibilité,largeur des routes.......

gpsmi

313 Posts

Posted - 06/24/2007 : 08:00:44

sympa, cypresssoad, le but est de donner des idées, c'est réussi :
Dans le TYP pour GPSTopo, j'ai repris la couleur #666699 (en 8 bits) des routes (de ta version) pour l'appliquer à la bordure des Arterial road. Néanmoins, l'intérieur des différentes routes reste le même. Les routes se distinguent ainsi en nuance par leurs bordures et éventuellement par leur largeur. Voila l'idée. L'explication par une image :

En fait, je ne suis pas un adepte des routes larges dans les TYP pour GPSTopo. Cela me semble disproportionné mais c'est un avis très personnel.
Autre chose, les lignes d'élévation gagnent, à mon avis, à être dessinées de couleur vive et en continue. Regarde ce que ça peut donner à l'ouest du lycée Les Ferrages pour le petit mont :

Et quand on fait du vélo dans des zones à relief, ca peut servir, n'est-ce pas newton_. Au fait, félicitations pour ce début très prometteur, le vélo, c'est comme les TYP, on n'est satisfait que par le light . En attendant ton verdict sur la version cypresssoad ...

gpsmi

313 Posts

Posted - 06/24/2007 : 17:02:05

D'une part, je ne me moque pas du VTC
D'autre part, je pressens que ce qu'on entend dans le film ne doit pas être une coincidence :

"Tout à coup la prison bien close
Où vivait le bel animal
S'ouvre, on n'sait pourquoi. Je suppose
Qu'on avait du la fermer mal.
Le singe, en sortant de sa cage
Dit "C'est aujourd'hui que j'le perds !"
Il parlait de son pucelage,
Vous aviez deviné, j'espère !
Gare au gorille !..."

newton_

434 Posts

Posted - 06/24/2007 : 18:28:31

Bien vu !
Aussi 95% du répertoire est composé
De Georges et Ludwig...

Set et L'Auriche ,
Ah ! Les vallées , la verdure ,l'espace ,
et ...L'ISOLEMENT.

Bref , pas mal le coup de la largeur des rues !
Dans tous les cas y en a qu'on pas à se plaindre !!!!

cypresssoad

59 Posts

Posted - 06/25/2007 : 19:50:34

j'ai bien aimé la musique de font !exelent!!
ta présentation est TYP top.merci a tous les deux pour ces infos concernant les 2 typs ça me permet de revoir quelques trucs. merci!
hier j'ai fait 90 km de foret en quad avec sur topo et je n'ai u aucun probleme de lisibilité, je suis a mon comble.!!!

jld272

442 Posts

Posted - 06/25/2007 : 19:53:09

en tout cas moi le swf je ne peux pas le lire
jld272

TTOne v1 Version 6.56
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

newton_

434 Posts

Posted - 06/25/2007 : 20:36:47

installe flash player c'est gratuit

ICI Mr jld272

gpsmi

313 Posts

Posted - 06/26/2007 : 06:24:45

cypresssoad, je reviens sur le TYP pour MetroGuide que j'ai testé vite fait :
La taille du TYP est passé de 3 à 6Ko à cause de l'ajout de l'habillage des bleus (mer, rivières, lacs). Du coup, mon GPSMap a du mal à être rapide dans l'affichage des rues lorsque je circule en ville et que tout va vite (droite, gauche, on me suit de près, …). Rien de bien gênant mais j'avais volontairement éliminé ces habillages pour éviter ce problème, estimant que les bleus de base n'étaient pas trop moches. As-tu rencontré ce problème ?
Le "vieux gris" des zones urbanisés m'a laissé sur ma faim ...

J'ai été séduit globalement par la carte qui s'affiche dans MapSource-MetroGuide comme la plupart d'entre nous mais sur le GPS, le contraste n'est pas suffisant. Je suis obligé de laisser tomber mes lunettes de soleil. Impensable de négliger ainsi mon look ! Par contre, l'idée des autoroutes de couleur verte est à reprendre (avec un joli vert). Je vais reprendre les couleurs avec une logique qui m'est toute personnelle. En tout cas, merci pour l'idée.

newton_, la housse du GPS n'inhibe-t-elle pas trop la lecture ? Pour ma part, j'en ai jamais eu et du coup, l'écran de mon GPS est déjà marqué ...

En voyant tout le béton qui t'entoure, d'ici on dit : "peuchère"

Edited by - gpsmi on 06/26/2007 06:35:43

cypresssoad

59 Posts

Posted - 06/26/2007 : 13:26:21

quote:

Originally posted by gpsmi

cypresssoad, je reviens sur le TYP pour MetroGuide que j'ai testé vite fait :
La taille du TYP est passé de 3 à 6Ko à cause de l'ajout de l'habillage des bleus (mer, rivières, lacs). Du coup, mon GPSMap a du mal à être rapide dans l'affichage des rues lorsque je circule en ville et que tout va vite (droite, gauche, on me suit de près, …). Rien de bien gênant mais j'avais volontairement éliminé ces habillages pour éviter ce problème, estimant que les bleus de base n'étaient pas trop moches. As-tu rencontré ce problème ?
Le "vieux gris" des zones urbanisés m'a laissé sur ma faim ...

J'ai été séduit globalement par la carte qui s'affiche dans MapSource-MetroGuide comme la plupart d'entre nous mais sur le GPS, le contraste n'est pas suffisant. Je suis obligé de laisser tomber mes lunettes de soleil. Impensable de négliger ainsi mon look ! Par contre, l'idée des autoroutes de couleur verte est à reprendre (avec un joli vert). Je vais reprendre les couleurs avec une logique qui m'est toute personnelle. En tout cas, merci pour l'idée.

newton_, la housse du GPS n'inhibe-t-elle pas trop la lecture ? Pour ma part, j'en ai jamais eu et du coup, l'écran de mon GPS est déjà marqué ...

En voyant tout le béton qui t'entoure, d'ici on dit : "peuchère"

lol le message c'éatait pas mis!
je disait juste a gpsmi que ce serai sympas qu'il me donne les couleur qu'il aurai mis lui pour les autoroute et les zones habité.
sinon moi pas de probleme de ralentissement.

Edited by - cypresssoad on 06/26/2007 18:53:59

covinro

France
1 Posts

Posted - 06/27/2007 : 14:09:31

Concernant le problème d'affichage de carte GPSTOPO (bebergps)
J'ai rencontré 2 fois le même PB. Pour moi, il s'agissait de clés du registre windows
mal initialisée par le programme d'installation. Le caractère "\" était "oublié" à la fin du path
des clés IDX et MDR juste avant MDRMAP.IMG et product.mdx

[HKEY_LOCAL_MACHINE\SOFTWARE\Garmin\MapSource\Families\FAMILY_824]
"MDR"="D:\Garmin\FAMILY_824\MDRMAP.IMG"
"IDX"="D:\Garmin\FAMILY_824\product.mdx"

J'espère que cette info résoudra votre PB

dodoche

France
30 Posts

Posted - 06/27/2007 : 18:10:28

Bonjour,

J'ai une question concernant la création du fichier basemap.img par cGPSmapper, j'ai plusieurs cartes personnelles de l'islande et je veux en faire une seule carte ou dans l'apercu "basemap.img", je voudrai voir au moins le contour de l'ile et les routes principales

Je mets ces lignes là dans le fichier preview.txt

[Map]
FileName=Basemap
MapVersion=100
ProductCode=800
Color=32

Levels=2
Level0=20
Level1=17

Zoom0=5
Zoom1=6

Mais je ne vois rien dans la carte crée ?

Où est le problème ?
Merci d'avance.

Edited by - dodoche on 06/27/2007 18:14:50

newton_

434 Posts

Posted - 06/28/2007 : 22:40:06

pas de TYP POUR L'INSTANT

juste uninstall , install etc

y'a un tuto que j'avais fait j'sais plus ou
ICI

sans le TYP !!!

on est là t'inquiètes
je regarde le bon la brute et le truand
la brute:cypressoad ,le truand : bebergps .....
et je recharge la page toutes les 5mn

Edited by - newton_ on 06/28/2007 22:57:24

newton_

434 Posts

Posted - 06/28/2007 : 22:48:33

ET LA TU TESTES !!!!!!!!
sans typ juste avec topo alpes converti
si çà tourne tu ....redémarres

j'attends

Edited by - newton_ on 06/28/2007 22:52:00

Cret

France
199 Posts

Posted - 07/03/2007 : 18:15:35

Bonjour à toutes et à tous…

En attendant un prochain tutorial...

Je veux remercier les grands gourous de la topotypographie digitale que sont cricri, gpsmi, cyphermann, newton cypressoad et tous ceux que j’oublie ici…

J’ai longtemps hésité avant de me lancer à mon tours dans la recolorisation de mes cartes. Grâce à eux, à leurs outils et leurs judicieux conseils, j’ai enfin franchi le pas. Je suis maintenant aussi atteins par le virus.

Comme il est demandé plus haut dans ce fil, je tiens à vous faire part du modeste fruit de mon travail, qui n’est en fait que la compilation et l’adaptation des fichiers TYP publiés jusqu’ici par les gourous susnommés. J’espère ainsi que mon travail rendra service ou inspirera d’autres utilisateurs.

Dans le fichier cret_typ.zip vous trouverez les fichiers TYP sous forme texte et compilé (grâce au génial outil MapSet ToolKit de CYPHERMAN pour quatre produits :

-1- Fichiers TYP pour GPS Topo France CRET_FRA.TXT et cret_fra.typ (ID=772)
-2- Fichiers TYP pour les TopoMap BELGIUM CRET_BEL.TXT et cret_bel.typ (ID=789)
-3- Fichiers TYP pour TopoMAp Germany CRET_DEU.TXT et cret_deu.typ (ID=536)
-4- Fichiers TYP pour Metroguide Europe (v.7) CRET_MET.TXT et cret_met.typ (ID=100)
-5- Fichiers TYP pour les GPS Topo France en 4 niveaux de gris pour les GPS à affichage LCD.
CRET_LCD.TXT et cret_lcd.typ (ID=772)

Les principaux objectifs de mon projet étaient :
--- D’améliorer la lisibilité générale des cartes en rendant notamment les habitations (et zones construites) visibles, en différenciant les courbes de niveaux et les chemins,
--- Utiliser des couleurs et des symboles qui soient suffisamment proches des couleurs et symbole des cartes topo de l’IGN à des fins pédagogiques et pour faciliter l’utilisation de MapSource ou du GPS à des utilisateurs novices au GPS mais habitués depuis de longues années à l’utilisation des cartes Topo IGN et leur typographie.
--- Homogénéiser les représentations des produits topo France, Belgique et Allemagne ; nos sorties et randonnées se font régulièrement de part et d’autre des trois frontières.
--- Avoir un TYP jour/nuit pour les utilisations ‘marches de nuit’ et autres activités et réjouissances nocturnes…

J’ai ainsi tenu compte des remarques et suggestions énoncées dans ce forum pour constituer ma propre charte graphique. Comme je voulais reproduire les couleurs des cartes IGN et me limiter aux 256 couleurs possibles sur mon eTrex, on retrouve dans mes TYP les mêmes couleurs que dans ceux de GPSMI.

J’ai également conservé la plupart des micro-motifs(broussailles, plantations,…) mais j’ai retiré ceux des forêts. En effet, sur mon PC (Mapsource 6.11.5 for Legacy Windows), les motifs des polygones ne sont pas rendus correctement. Ce qui fait que les forêts de cypressaod et gpsmi sont quaziment invisibles à l’écran. Utilisant beaucoup MapSource pour préparer les sorties, j’ai préféré utiliser une couleur unie pour les forêts.

Pour les cartes topo France, le polynôme utilisé est le 0x50, par contre, les topo maps belges utilisent le code 0x1F (state park) et le code 0x15 (national park) pour les topo allemands. De la même façon, les codes correspondant à d’autres objets (routes, zones bâties, mur, talus, zone industrielle, bâtiments remarquables, etc) ne sont pas les mêmes selon les produits français, belges ou allemands. Les fichiers TYP que j’ai crés, tiennent compte de ces variations tout en utilisant les mêmes couleurs, textures ou symboles.

Principales modification (par rapport aux TYP de GPSMI et CYPRESSAOD)
--- couleur unie pour les forêts
--- changement de couleur et transparence pour le type Tide/Sand/Flat (0x53) et de son ordre de priorité afin de mieux reproduire les motifs et effet des zones inondées par la mer.
--- modification du micro motif des zones inondables (0x4C) pour être plus proche de celui la carte IGN prise pour référence
--- idem pour les couleurs des routes et autoroutes, utilisation d’un trait continu pour les chemin forestiers et pointillé pour les sentiers (ce qui devrait convenir à (b]begergps)
--- détermination des couleur et luminosité pour le mode nuit : le principe consiste à conserver autant que possible la teinte et la saturation des couleurs choisie pour le jour et de ne modifier que la luminosité. Les polynôme de fond qui étaient clair seront sombres et inversement. Seul les routes (proche d’une luminosité de 50% ne change pas trop.) Pour faciliter la détermination, la luminosité (au sens vidéo L % = .299*R +.587 *G + .114 * B) est indiquée dans les fichiers *.txt
--- définition d’un symbol chapelle/église/culte (même s’il est également utilisé pour les temples, mosquées et synagogues),
--- distinction des courbes de niveaux intermédiaires et principales,
--- réduction des tailles de nombreux POI afin d’alléger la représentation des labels des lieux géographiques,
--- adaptation et création de symbole et motif nouveau pour les cartes belges qui représentent des objets manquant sur les carte françaises (talus, mur, dunes,…).

Par contre, le niveau de détail des cartes françaises est nettement plus important, en particulier, les autres cartes ne représentent pas (sauf exception) le détail des constructions, ni les lignes électriques (absente des carte allemandes) et représenté par des chemin de fer sur les cartes belges.

Secondairement, je voulais créer un TYP compatible avec les GPS N&B à affichage LCD à 4 niveaux (noir, gris moyen, gris clair et blanc) tels les eTrex Vista et eTrex Legend. J’espérais pouvoir faire quelque test sur un eTrex Legend, mais celui-ci n’a pas pû m’être prêté en temps voulu. A défaut d’avoir été validé sur un GPS à affichage LCD, mon TYP peut toujours servir à créer des fonds de carte en N&B qui peuvent être intéressant pour des publications sans tirage couleur.

Si quelqu’un a un GPS de ce type et qu’il veut bien tester mon fichier *.typ et vérifier son efficacité, il est le bienvenu.

A vous de me dire si j’ai atteint ou non mes objectifs. Je suis ouvert à toutes les remarques, suggestions ou critiques.

Quelques captures d’écran pour se faire une idée :

Fig.1 : Extrait carte IGN au 1 :25 000 57 – Moselle feuillet 3412E (éd. 1996) commune d’HOMBOURG-BUDANGE. En fait un extrait de Cartoexploreur3 de Bayo © 2006

Fig.2 : Même endroit dans Mapsource et eTrex Vista (respectivement jour et nuit)- GPS Topo n°6 Alsace Lorraine Franche Comté (CRET_FRA.TYP)

Fig.3 : Même endroit dans Mapsource et eTrex Vista (respectivement jour et nuit)- GPS Topo n°6 Alsace Lorraine Franche Comté (CRET_LCD.TYP)

Fig.4 : Détail d’Oostende en Belgique – Respectivement Mapsource et eTrex Vista (jour et nuit)- Topo Map Belgique (francophone) (CRET_BEL.TYP)

Fig.5 : PROFONDEVILLE en Belgique – Topo Map Belgique (francophone) (CRET_BEL.TYP)

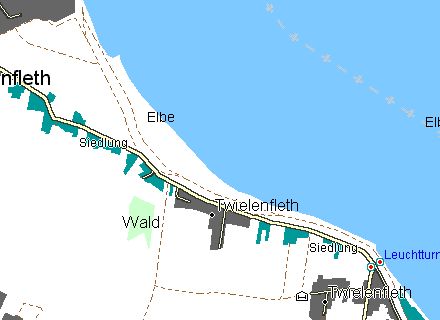

Fig.6 : Au nord ouest d'Hambourg en Allemagne (CRET_DEU.TYP) [/b]

C.Ret
Up to now, no carriage returns.

Garmin GPS 12 (1995), Streetpilot Atlantic (2001), eTrex Vista C (2003) & Streetpilot C550 (2006)

Edited by - Cret on 07/03/2007 21:54:26

bebergps

France
148 Posts

Posted - 07/03/2007 : 19:23:57

enooorme ton travail, y aplus qu'a tester et je te donne mon verdict... les courbes de niveau ne sont pas un peu claires?
je vais regarder ca..
je me demandait aussi pour tout ce topic, sur ces 50 et quelques pages, n'y aurait pas moyen de pouvoir mettre un index et de pouvoir y retrouver ce qu'on a telle page...

gpsmi

313 Posts

Posted - 07/03/2007 : 19:34:17

Quel boulot, Cret, félicitations. Tu m'as interpellé sur l'aspect nuit. Si j'avais plus de courage ... ;o)

cypresssoad666

27 Posts

Posted - 07/03/2007 : 21:59:32

c'est clair qu'il y a du bon boulot!!!
continue comme ça

cypresssoad

59 Posts

Posted - 07/03/2007 : 22:04:21

http://www.gpspassion.com/forumsen/topic.asp?TOPIC_ID=86043

newton_

434 Posts

Posted - 07/03/2007 : 22:38:38

Mon Rêve !!!
Mapsouce et IGN
Cret le Colosse ... de CRETE...qui bosse en sous-marin
j'vais testé aussi
Jldk2 réveille toi !!!

Juste une réserve ...à priori sur les courbes de niveaux
Mais la critique est facile et l'art est di........

BRAVO !!!!

lejeff

101 Posts

Posted - 07/04/2007 : 06:22:37

quote:

Originally posted by bebergps

enooorme ton travail, y aplus qu'a tester et je te donne mon verdict... les courbes de niveau ne sont pas un peu claires?
je vais regarder ca..
je me demandait aussi pour tout ce topic, sur ces 50 et quelques pages, n'y aurait pas moyen de pouvoir mettre un index et de pouvoir y retrouver ce qu'on a telle page...

Pour bebergps
J'ai fais une compilation des 48 premières pages sous word
Vas voir en début de la page 49 du topic
Avec les fonctions de recherche de word on s'y retrouve déjà pas mal

A+

jld272

442 Posts

Posted - 07/04/2007 : 09:46:41

quote:

Jldk2 réveille toi !!!

le jld272 lis, observe mais ne dis rien.... vous avez tous fait un travail extaordinaire et je vous tire mon chapeau.
Le dernier né de la bande des typ a l'air d'etre bien sympa à part peut etre les courbes de niveaux un peu trop clair à mon gout, mais c'est vraiment du detail.
Newton_, si je reste dans l'ombre c'est que j'attend....... oui j'attend le jour ou tu vas nous apprendre une superbe nouvelle
Ce jour serait-il pour demain mon chez Newton
jld272

TTOne v1 Version 6.56
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

newton_

434 Posts

Posted - 07/04/2007 : 10:02:23

demain..certes non !
ils iont un ptit génie chez garmin...
je suis fasciné par leurs algorithmes "croisés"
pourtant la boite est moins grosse que adobe ou microsoft etc
Mais le gars qui est dessous me fait penser à
"OPERATION ESPADON" je le respecte grave
y a un ptit tour de magie...
Et puis mon "binôme" est surchargé en ce moment
Mais je lache pas !!!

sinon pour le TYP
-courbes de niveaux quasi invisibles !
-sentiers trop "étroits" !
-metroguide bien ,tres bien

Dans tous les cas travail de titan à saluer

bebergps

France
148 Posts

Posted - 07/04/2007 : 15:48:12

oui mais jai pas reussi a le telecharger avec megupload.. tu clique ou pour telecharger?
excuse de mon ignorance...
ok c'est bon trouvé!

Edited by - bebergps on 07/04/2007 15:51:03

gpsmi

313 Posts

Posted - 07/04/2007 : 18:18:19

L'info à propos des TYP occupe aujourd'hui 58 pages.
Pourtant, elle se résume à ... disons, une seule page.

Ce qui serait peut-être intéressant à faire, ce serait :
- de recenser toutes les (bonnes) questions en repérant leurs pages
- d'en dresser une liste sur la page 1 (dans le message de Alpy par exemple), le premier message en fait.

Y a qu'à ..., faut qu'on ..., l'idéal, c'est ..., ce serait génial de ...
Il faut du courage mais bon, je suis certain que le sujet gagnerait à être plus facile d'accès afin qu'il puisse bénéficier au plus grand nombre. Pour ma part, pas très dispo en ce moment. Je sais, les conseilleurs ...

cypresssoad

59 Posts

Posted - 07/04/2007 : 19:01:05

alors, dites moi ce que vous pensez du topic que j'ai fait

http://www.gpspassion.com/forumsen/topic.asp?TOPIC_ID=86043

c'est un gros résumé de ce topic,dites moi ce que vous voulez que je rajoute.merci

cypresssoad

59 Posts

Posted - 07/04/2007 : 19:26:13

je voudrais avoir plus d'explication sur certain truc
dans un TYP on a ceci par exemple:

Type=0x05,1 ; Car Park (Parking lot)
Type=0x06,1 ; Parking garage
Type=0x07,1 ; Airport
Type=0x08,3 ; Shopping center
Type=0x09,1 ; Marina

qu'est ce que ça représente??
que veut dire type= 0x05,1....

il y a ceci aussi

;Shopping center (0x08)
;Industrial complex (0x0c)
;Building/Man-made aera (0x13)
;Made made - City Park (0x17) (terrain de sport)
qu'est ce que ça veut dire ??

et ceci

; Industrial complex (transfo et autres ouvrages)
[_polygon]
Type=0x0c
String1=0x01,industriel
Xpm="0 0 2 0"
"1 c #666633"
"2 c #666633"

que veulent dire chaque ligne??

puis ceci:

; Man made - Orchard/plantation
[_polygon]
Type=0x4e
String1=0x01,plantation
Xpm="32 32 4 1"
"# c #cccc99"
"! c #e7f6d4"
"3 c #cccc99"
"4 c #e7f6d4"
"##!!##!!##!!##!!##!!##!!##!!##!!"
"##!!##!!##!!##!!##!!##!!##!!##!!"
"!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!"
"!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!"
"!!##!!##!!##!!##!!##!!##!!##!!##"
"!!##!!##!!##!!##!!##!!##!!##!!##"
"!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!"
"!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!"
"##!!##!!##!!##!!##!!##!!##!!##!!"
"##!!##!!##!!##!!##!!##!!##!!##!!"
"!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!"
"!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!"
"!!##!!##!!##!!##!!##!!##!!##!!##"
"!!##!!##!!##!!##!!##!!##!!##!!##"
"!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!"
"!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!"
"##!!##!!##!!##!!##!!##!!##!!##!!"
"##!!##!!##!!##!!##!!##!!##!!##!!"
"!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!"
"!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!"
"!!##!!##!!##!!##!!##!!##!!##!!##"
"!!##!!##!!##!!##!!##!!##!!##!!##"
"!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!"
"!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!"
"##!!##!!##!!##!!##!!##!!##!!##!!"
"##!!##!!##!!##!!##!!##!!##!!##!!"
"!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!"
"!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!"
"!!##!!##!!##!!##!!##!!##!!##!!##"
"!!##!!##!!##!!##!!##!!##!!##!!##"
"!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!"
"!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!"
[end]

comment est ce que cela fonctionne??

; Roads - Railroad
;modifie les voies ferrées
[_line]
Type=0x14
UseOrientation=Y
String1=0x01,voie ferrée
Xpm="32 7 4 1"
"# c #666666" ;premier plan le jour
" c #ffffff"
"3 c #666666"
"4 c #ffffff"
"# # # # "
"# # # # "
"################################"
"# # # # "
"################################"
"# # # # "
"# # # # "
;12345678901234567890123456789012
[end]

pourquoi 123456789... en bas??

et là pourquois :point a traité éventuellement??
dans ce cas comment faire ??

; ------- Points à traiter éventuellement ---------

; Man made - Mine : Type=0x640c (carrière)
; Communauty center : Type=0x3005 (administration)
; Type=0x2c05 (ecole)
; Shopping center (centre commercial)
; Danger aera (usine) ; Type=0x5700 : usine
; Post office (poste) ; Type=0x2f05 : poste

depuis le début , je ne fait que changer les couleurs , la largeur des routes et quelques autres trucs mais je suis un peu perdu quand meme
merci

spirou60

France
10 Posts

Posted - 07/04/2007 : 20:42:03

Alors là chapeau bas :

1> les outils de cypherman
2> GPSMI et ses différentes versions
3> le CRET_FRA.TYP qu'on pourrait presque appeler IGN.TYP (nous approchons du .TYP idéal)
4> le tuto de cypresssoad pour tout comprendre et devenir autonome
5> newton le cadreur de ce topic
6> ceux que j'oublie...

Merci à tous pour ce (long) travail mis à disposition des novices.

Etrex Venture + 60CSX

bebergps

France
148 Posts

Posted - 07/04/2007 : 21:01:43

bebergps

France
148 Posts

Posted - 07/04/2007 : 21:06:14

apres les autres choses c'est du polish format qui a été evoqué plus haut je crois
UP UP..
en fait les type=0x05 car park etc.. ce sont les codes pour chaque details qui habille un typ et pour ensuite le representer sur topo.. etc...
les # et autres sigles sont pour l'habillage et la mise en forme des forets etc... pour voir comment cela va apparaitre ensuite dans ton typ etc...

gpsmi

313 Posts

Posted - 07/06/2007 : 08:11:25

quote:

Originally posted by cypresssoad

je voudrais avoir plus d'explication sur certain truc

Explications à (re)lire ?

TYP et explications en téléchargement ici

J'ai eu du mal à retrouver les pages de mes différents posts. Si ca peut t'aider :

15 : PATCH pour MetroGuide en français
19 : personnaliser l'affichage de cartes Garmin sur un PC et/ou sur votre GPS, MapsetToolKit peut vous aider
20 : Comment changer un TYP associé à un MapSet existant ?
21 : La page de MapsetToolKit
26 : L'ensemble de mes fichiers (TYP + explications)
28 : L'ensemble de mes fichiers (TYP + explications)
31 : Un TYP, c'est le résultat d'un vécu
32 : Une couleur codée en 24 bits en une couleur codée en 8 bits
33 : TYP et explications (version 1.4)
34 : Les TYP avec BlueChart
35 : La nuit, tous les TYPs sont-ils gris ?
38 : Couleurs unies pour les zones (version 2.1)
39 : couleurs unies pour les zones (version 2.2)
40 : La perspective, c'est aussi la profondeur
41 : Toutes les zones sont très stylisées (nouveau concept 2.x)
42 : Des bleus pour la mer
42 : Fichiers TYP (version 2.3)
46 : Les TYP pour GPSTopo (version 1.5)
51 : Idée pour MetroGuide

Edited by - gpsmi on 07/06/2007 08:44:23

Cret

France
199 Posts

Posted - 07/06/2007 : 16:00:12

Bonjour à toutes et à tous…

Si l’art est difficile, la critique est fort utile.

Merci à chacun pour les commentaires concernant ma modeste, mais laborieuse, contribution.

Il n’y a pas moins de six modifications importantes à ma contribution :

-1- Couleur des courbes de niveau, épaisseur des traits…

Pour suivre l’avis général, je viens de modifier la couleur des courbes de niveaux. J’ai pu ainsi constater qu’elle est différente d’une carte IGN à l’autre selon les éditions. De plus, sur les carte les plus ressentes, les courbes de niveaux ne sont pas d’une couleur identique sur les zones claires (et dégagées), les forêts ou les lacs ( ! ? !). En effet, un beige plus foncé est utilisé pour tracer les courbes de niveaux dans les vertes et les forêts.

Pour suivre l’avis, fort à propos, de newton, j’ai également élargi le trait des sentiers et chemins.

J’ai modifier quelques détails de ci et de là. Toutes les modifications ont été reportées dans les 3 fichiers concernant les cartes TOPO.

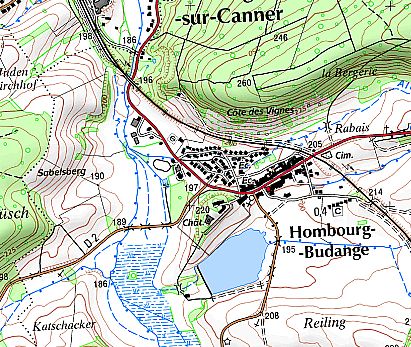

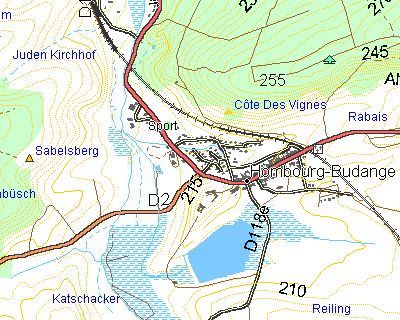

Fig.1 : Hombourg-Budange dans Mapsource - GPS Topo n°6 Alsace Lorraine Franche Comté (CRET_FRA.TYP)

-2- Erreur de copier/coller concernant le contenu du fichier CRET_BEL.TXT (et aussi le cret_bel.typ)

Il y avait aussi une erreur de contenu concernant les fichiers CRET_BEL.TXT et CRET_BEL.TYP dont le contenu a été écrasé par le contenu du fichier CRET_DEU.TXT

Le nouveau fichier cret_typ.zip contient le fichier typ belge correct.

-3- Transparence pour les zones humides marais et niveau variable

Afin de mieux correspondre au style des cartes IGN prises comme référence, j’ai ajouté une transparence (couleur = none) aux micro-motifs représentant les marais, sables inondés et eaux à niveaux variables.

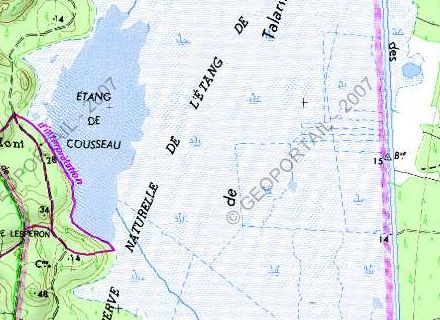

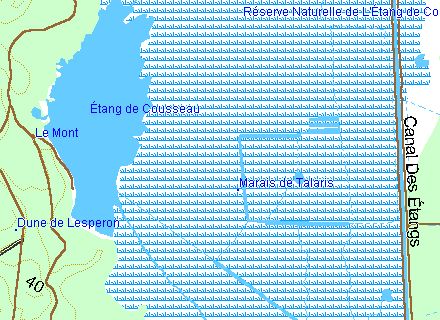

Fig.2 : Le Marais de Talaris – Carte IGN (géoportail) Mapsource et Etrex (jour/nuit) - GPS Topo n°2 Pyrénées Sud Ouest (CRET_FRA.TYP)

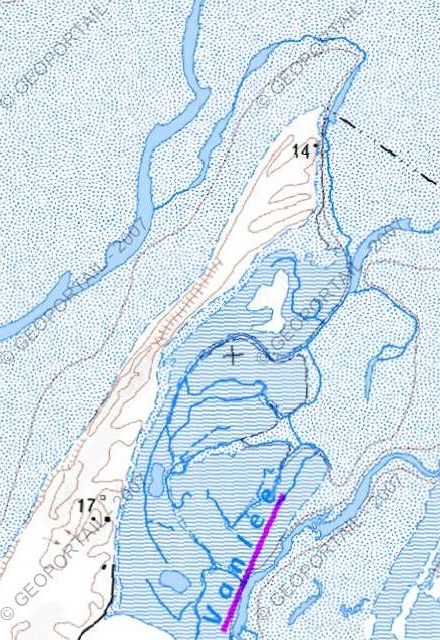

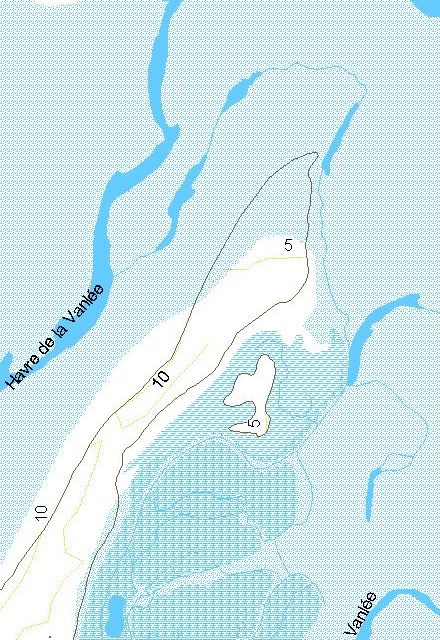

Fig.3 : Havre de la Vanlée – Carte IGN (géoportail) Mapsource et Etrex (jour) - GPS Topo n°4 Bretagne Normandie (CRET_FRA.TYP)

-4- Remaniement de l’ordre d’affichage des polygones

En voulant répondre aux interrogations de bergergps, je me suis rendu compte que l'ordre d’affichage des polygones n’étaient pas correct.

Par exemple, le type 0x13 Quartier Bâti des cartes belges masquaient les forêts, lacs et rivière. Ce qui est souhaitable dans les cartes françaises car certaines constructions sont sur l’eau, mais fait perdre beaucoup de détails des cartes belges, dont le détail des fortifications belges.

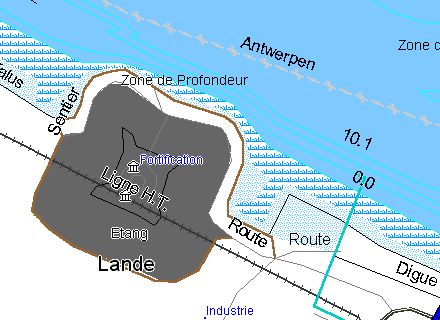

Fig.3 : Un ouvrage fortifié défendant l’accès à Anvers par le Schelde
A droite, le polygône foncé masque le détail du fossé et des pelouses sur les parements du fort.
A gauche, l’ordre correct veut que le bâti soit en-dessous du polygones lac/étang et brouissaille.

Des erreurs du même type existaient également dans les autres fichiers types (voir fig 4) comme par exemple, des bâtiments masqués par un canal ou sous les broussailles. Incohérence dans l’ordre de tracé des zone humide, marais et lac.

Pour plus de clarté, les nouveaux fichiers ne contiennent dans la section [DRAWORDER] que les TYPEs effectivement présents dans les cartes. Cela permet de diminuer le nombre de niveaux de 1 à 5 (au lieu de 1 à 8) et devrait généralement avoir un effet positif sur la vitesse d’affichage (surtout sur les eTrex qui sont pas toujours très vifs).

Par contre, il y a un risque. Un détail, pris en compte par un polygone oublié, ne sera pas affiché.

J’ai donc parcouru les cartes que je possède type par type afin de tenter de dresser une liste exhaustive des polygones effectivement présents. J’ai pu me tromper et en oublier. Je compte sur la collectivité pour me signaler un tel oubli.

- 6 - Découverte de polygones oubliés

En cherchant à établir la liste exhaustive des polynômes de chaque carte, je me suis rendu compte que certains ont été oubliés. Si certains le sont volontairement afin de conserver l’aspect par défaut, certains sont bel et bien des oublis.

En effet, les types 0x04 0x05 et 0x06 ont pour couleur par défaut le blanc. Ils sont donc invisibles dans les cartes utilisant cette couleur comme fond.

C’est le cas des cartes GPS TOPO France qui utilisent le type 0x04 pour représenter les ouvrages militaires. J’ai corrigé cela . Ce qui fait que GPS TOPO N°6 contient détail de tous les forts de la Ligne Maginot, en plus des ouvrages plus anciens dont les Fort Vauban ou Blockhaus.

[b] Fig.4 : La Citadelle, Quai des Belges à STRASBOURG respectivement représentée sur les cartes IGN, dans Mapsource avec les couleurs originales et modifiées (avec et sans oubli)

Par ailleurs, Metroguide Europe indique la position de certaines zones parkings et parking aériens (bâtiment à étages) avec les polygones 0x05 et 0x06. Je leur ai attribuer une couleur proche de celle des centres commerciaux avec la luminosité qui correspond respectivement à des zones construites (70%) et des bâtiments (40%)

Conclusion

Voilà pour les principales modifications par rapport à mon dernier post.
Que de mal tout de même !

Si quelqu’un a un GPS avec affichage LCD et qu’il veut bien tester mon fichier cret_lcd.typ et vérifier son (in)efficacité, il est le bienvenu.

De même, si quelqu’un peut m’envoyer des captures d’écran de MapSource avec les micro-motifs corrects, je remplacerais mes illustrations défectueuses.

Quelqu'un sait-il s'il est possible de régler l'ordre d'affichage des LIGNEs par rapport aux POLYGONEs. J'aimerais faire en sorte que les courbes de niveau ne passent plus sur les batiments.

Comme précédemment, je suis ouvert à toutes les remarques, suggestions ou critiques.

Vous trouverez toutes les modifications dans le nouveau fichier archive cret_typ.zip .

Pour rappel, le contenu du fichier ZIP :
-1- Fichiers TYP pour GPS Topo France CRET_FRA.TXT et cret_fra.typ (ID=772)
-2- Fichiers TYP pour les TopoMap BELGIUM CRET_BEL.TXT et cret_bel.typ (ID=789)
-3- Fichiers TYP pour TopoMAp Germany CRET_DEU.TXT et cret_deu.typ (ID=536)
-4- Fichiers TYP pour Metroguide Europe (v.7) CRET_MET.TXT et cret_met.typ (ID=100)
-5- Fichiers TYP pour les GPS Topo France en 4 niveaux de gris pour les GPS à affichage LCD. CRET_LCD.TXT et cret_lcd.typ (ID=772)

C.Ret
Up to now, no carriage returns.

Garmin GPS 12 (1995), Streetpilot Atlantic (2001), eTrex Vista C (2003) & Streetpilot C550 (2006)

Edited by - Cret on 07/06/2007 16:04:49

newton_

434 Posts

Posted - 07/07/2007 : 02:44:40

je découvre à l'instant le post.

Cret t'es un boss ; persévérant , opiniâtre et ...

très réactif ...j 'apprécie!

Je teste et renvoie

cypresssoad

59 Posts

Posted - 07/07/2007 : 17:12:17

mais comme y gere CRET!!! exelent!

gpsmi

313 Posts

Posted - 07/09/2007 : 12:01:42

Je suis allé faire mon marché et c'est génial. J'ai pris ce qui me plaisait dans le TYP Topo France de Cret:
- la foret verte
- la broussaille
- les points de hauteur
- les points d'eau

Bien vu, Cret, pour la transparence dans les zones marecageuses. Ca m'a permis de retourner en Camargues.
Pourquoi tu as dessiné les zones inondables en bleu ? Chez nous, même avec de l'eau dessus, on voit le sable, les alluvions (marron)

La critique est indispensable ... alors à mon avis :
- les ponts en jaune se voient mieux.
- les chemins en double trait sont plus réalistes
- les lignes de niveau en Magenta (ou en rouge pour bebergps) se voient mieux
- les plantations, c'est pour moi la terre (marron)
- les points des lieux-dits ne se voient pas assez

Il est vrai que je n'ai pas le même cahier des charges que le tien

Attention aux _drawOrder :

On va y arriver, ensembles.
En musique, c'est mieux !
Ca donne ceci (vous pouvez saisir "gypsy kings" dans Radio Blog) et vous y serrez :

Edited by - gpsmi on 07/09/2007 12:09:56

bebergps

France
148 Posts

Posted - 07/09/2007 : 21:01:59

bon les gars je sais pas ou poster ca mais c'est urgent,
je recherche des cartes de la norvege et plus particulierement des iles lofoten... car je pars ce weekend... pour le boulot.
comme mon pc a buggé , je n'ai plus aussi le nom du /des sites de carto gratuits.... si vs avez un max d'infos...
merci

cypresssoad

59 Posts

Posted - 07/09/2007 : 22:32:28

dsl apart métroguide, je sais pas ,mais si tu trouve ,dit le moi ça m'interesse!je vais y partir aussi.

bebergps

France
148 Posts

Posted - 07/09/2007 : 23:58:39

ah oui?
ok
jai essayé de modifier le typ de cret mais en changeant la couleur des glacier ba cest impossible, apres le reste est noir et le typ la carte sont illisible, pourquoi? en voulant changer le 0x4d. du glacier ca change tout.

Cret

France
199 Posts

Posted - 07/10/2007 : 10:56:40

Bonjour à toutes et tous,

@BergerGPS et Cypressoad :

Pas trouvé de cartes gratuites ou freeware, mais il y a toujours :

Belanor AS
Dillingtoppen 15 - Dilling 1570 - Norway
Contact: Trygve Ramleth
Tel: ++ 47 69 23 36 30 Fax: ++ 47 69 23 36 31

Traduction libre :
Cartes topographiques au 1 :50 000 ou 1 :25 000 de la Norvège incluant routes, lacs, courbes de niveau, sentiers, rivières, limite administratives, bâtiments, chemins de fer, et bien plus encore.

GARMIN, BELANOR et l’Institut d’Etat de Cartographie présentent l’ensemble de la Norvège en cartes topographiques au format vectoriel compatible avec la plupart des GPS GARMIN. Ces cartes sont basées sur la base de données cartographique officielle de l’Institut d’Etat et distribuées sous forme de CD-ROM. Le contenu des cartes correspond plus ou moins au contenu des cartes de la série “Norge – 1 :50 000 ”de l’institut d’Etat. L’ensemble de la Norvège est contenu dans 20 CD qui reprennent ainsi l’ensemble des 727 feuillets cartographiques de la série.
Les modèles suivants permettent de charger les cartes : 12Map, III+, Legend, Vista, eMap, Map76, Map76S, Streetpilot, Map 176, Map 176C, GPS V et les GPS cartographique (tracer de carte) plus récents. Les CD sont au format MapSource avec gestion Waypoints, route et trace. Ces fonctions sont donc disponibles et peuvent être utilisées avec les GPS plus ancien non cartographiques eTrex et GPS 12.

Un aperçu est donné ici .

Ce serait le CD n°14 qui concerne les îles Lofoten :

CD 14 - BODØ:
Bjørntoppen - Bodø - Engelvær - Fauske - Fugløyvær - Gildeskål - Gjerdalen - Grønna - Hamarøya - Helldalisen - Hellemobotten - Helligvær - Husøyvær - Innhavet - Kjerringøy - Leknes - Linajavri - Lofotodden - Låmivatnet - Misvær - Moskenesøy - Nordfold - Rognan - Røst - Saltstraumen - Sisovatnet - Skagmadalen - Stamsund - Steigen - Sulitjelma - Svolvær - Tennholman - Ulvsvåg - Valnesfjord - Værøy

Il y a, à priori, deux versions, l’ancienne serait en plusieurs CD et une nouvelle version appelée TOPO PRO NORWAY en un seul CD/DVD.

Je l’ai trouvé à 214.90 Euros sur le site de DANTO TEC et actuellement en enchère sur eBay.de pouvant être acheté à 199 Euros.

@Bergergps

Cela arrive parfois en éditant les fichiers, des caractères non effacés ou un nombre incorrect de ligne "..." pour décrire les XPM et le compilateur de cgpsmapper déraille. Cela arrive aussi parfois si l’on met des " dans les commentaires après un ';'.

La solution consiste à vérifier la syntaxe du fichier (éventuellement en effaçant une partie du fichier pour identifier la zone perturbée).

@gpsmi

Merci pour cette petite relecture de ma production. Je vais tenir compte de tes remarques concernant certains des points soulignés.

Il est vrai que de vouloir se rapprocher des couleurs et symbols IGN n’est pas forcément un avantage pour la lisibilité ou la cohérence des cartes !

Tes critiques sont les bienvenues, en particulier :

> les chemins en double trait sont plus réalistes : effectivement cela correspond mieux à la réalité du terrain dans bons nombres d’endroits, je vais l’adopter même si cela n’est pas conforme au trait simple des IGN. Cela aura l’avantage de correspondre mieux au style des cartes Topo belges.

> les lignes de niveau en Magenta (ou en rouge pour bebergps) se voient mieux. Je cherche justement à effacer un peu les courbes de niveau. Il est vrais que la couleur que j’ai choisie se rapproche trop de celle des sentiers et pose un problème pour les teintes nocturnes. A méditer.

> les plantations, c'est pour moi la terre (marron) Par ici, les plantations sont surtout des vergers ou des zones très vertes. Je garderais donc, pour les cartes au-dessus d’Avignon la couleur verte. Le symbol rappelle d’ailleur l’alignement des arbres dans les vergers ou des plantes dans les champs.

> les points des lieux-dits ne se voient pas assez L’idée est de les faire disparaître complètement, car sur les cartes IGN, il n’y a pas de localisant précis. Les nom de lieu désigne une zone et non un point précis. Les points des lieux sont nécessaires dans MapSource pour placer les labels au bon endroit mais ne représente aucun point particulier ou repère utile à l’orientation sur le terrain. C’est pour cela que je les ais fait aussi petits.

> Pourquoi tu as dessiné les zones inondables en bleu ? Là c’est bel et bien une erreur. A ma décharge, je dirais que le littoral le plus proche de chez moi est à plus de 675 km. Je corrige cela immédiatement.
En préparant mes vacances à Arcachon, je viens de constater qu’avec mon TYP, la dune du Pila est bleue !

Comme quoi, la critique est fort utile et il y a toujours un intérêt à travailler ensemble plutôt que tout seul !

Je modifie mes TYP et les met à disposition ici ce soir.

Pour rappel, le contenu du fichier ZIP :
-1- Fichiers TYP pour GPS Topo France CRET_FRA.TXT et cret_fra.typ (ID=772)
-2- Fichiers TYP pour les TopoMap BELGIUM CRET_BEL.TXT et cret_bel.typ (ID=789)
-3- Fichiers TYP pour TopoMap Germany CRET_DEU.TXT et cret_deu.typ (ID=536)
-4- Fichiers TYP pour Metroguide Europe (v.7) CRET_MET.TXT et cret_met.typ (ID=100)
-5- Fichiers TYP pour les GPS Topo France en 4 niveaux de gris pour les GPS à affichage LCD.
CRET_LCD.TXT et cret_lcd.typ (ID=772)

P.S. : Je prépare aussi quelque(s) remarque(s) concernant les TYP de GPSMI, mais j’attends d’avoir la nouvelle version. J'ai déjà quelques point à indiquer, mais je prèfère attendre la prochaine édition, à moins que gpsmi ne souhaite en discuter avant ?

C.Ret
Up to now, no carriage returns.

Garmin GPS 12 (1995), Streetpilot Atlantic (2001), eTrex Vista C (2003) & Streetpilot C550 (2006)

Edited by - Cret on 07/10/2007 22:41:21

cypresssoad

59 Posts

Posted - 07/10/2007 : 13:42:43

quote:

Originally posted by Cret

Bonjour à toutes et tous,

@BergerGPS et Cypressoad :

Pas trouvé de cartes gratuites ou freeware, mais il y a toujours :

Belanor AS
Dillingtoppen 15
Dilling 1570
Norway
Contact: Trygve Ramleth
Tel: ++ 47 69 23 36 30
Fax: ++ 47 69 23 36 31
Cartes topographiques au 1 :50 000 ou 1 :25 000 de la Norvège incluant routes, lacs, courbes de niveau, sentiers, rivières, limite administratives, bâtiments, chemins de fer, et bien plus encore.

Traduction libre :

GARMIN, BELANOR et l’Institut d’Etat de Cartographie présentent l’ensemble de la Norvège en cartes topographiques au format vectoriel compatible avec la plupart des GPS GARMIN. Ces cartes sont basées sur la base de données cartographique officielle de l’Institut d’Etat et distribuées sous forme de CD-ROM. Le contenu des cartes correspond plus ou moins au contenu des cartes de la série “Norge – 1 :50 000 ”de l’institut d’Etat. L’ensemble de la Norvège est contenu dans 20 CD qui reprennent ainsi l’ensemble des 727 feuillets cartographiques de la série.
Les modèles suivants permettent de charger les cartes : 12Map, III+, Legend, Vista, eMap, Map76, Map76S, Streetpilot, Map 176, Map 176C, GPS V et les GPS cartographique (tracer de carte) plus récents. Les CD sont au format MapSource avec gestion Waypoints, route et trace. Ces fonctions sont donc disponibles et peuvent être utilisées avec les GPS plus ancien non cartographiques eTrex et GPS 12.

Un aperçu est donné ici .

A priori, ce serait le CD n°14 qui concerne les îles Lofoten :

CD 14 - BODØ:

Bjørntoppen - Bodø - Engelvær - Fauske - Fugløyvær - Gildeskål - Gjerdalen - Grønna - Hamarøya - Helldalisen - Hellemobotten - Helligvær - Husøyvær - Innhavet - Kjerringøy - Leknes - Linajavri - Lofotodden - Låmivatnet - Misvær - Moskenesøy - Nordfold - Rognan - Røst - Saltstraumen - Sisovatnet - Skagmadalen - Stamsund - Steigen - Sulitjelma - Svolvær - Tennholman - Ulvsvåg - Valnesfjord - Værøy
Il y a, à priori, deux versions, l’ancienne serait en plusieurs CD et une nouvelle version appelée TOPO PRO NORWAY en un seul CD/DVD.

Je l’ai trouvé à 214.90 Euros sur le site de DANTO TEC et actuellement en enchère sur eBay.de pouvant être acheté à 199 Euros.

@Bergergps

Cela arrive parfois en éditant les fichiers, des caractères non effacé ou un nombre incorrect de ligne "..." pour décrire les XPM et le compilateur de cgpsmapper déraille. Cela arrive aussi parfois si l’on met des " dans les commentaires après un ';'.

La solution consiste à vérifier la syntaxe du fichier (éventuellement en effaçant une partie du fichier pour identifier la zone perturbée).

@gpsmi

Merci pour cette petite relecture de ma production. Je vais tenir compte de tes remarques concernant certains des points soulignés.

Il est vrai que de vouloir se rapprocher des couleurs et symbols IGN n’est pas forcément un avantage pour la lisibilité ou la cohérence des cartes !

Tes critiques sont les bienvenues, en particulier :

> les chemins en double trait sont plus réalistes : effectivement cela correspond mieux à la réalité du terrain dans bons nombres d’endroits, je vais l’adopter même si cela n’est pas conforme au trait simple des IGN. Cela aura l’avantage de correspondre mieux au style des cartes Topo belges.

> les lignes de niveau en Magenta (ou en rouge pour bebergps) se voient mieux. Je cherche justement à effacer un peu les courbes de niveau. Il est vrais que la couleur que j’ai choisie se rapproche trop de celle des sentiers et pose un problème pour les teintes nocturnes. A méditer.

> les plantations, c'est pour moi la terre (marron) Par ici, les plantation sont surtout des vergers ou de zone très vertes. Je garderais donc, pour les cartes au-dessus d’Avignon la couleur verte . Le symbol rappelle d’ailleur l’alignement des arbres dans les vergers.

> les points des lieux-dits ne se voient pas assez L’idée est de les faire disparaître complètement, car sur les cartes IGN, il n’y a pas de localisant précis. Les nom de lieu désigne une zone et non un point précis. Les points des lieux sont nécessaires dans MapSource pour placer les labels au bon endroit mais ne représente aucun point particulier ou repère utile à l’orientation sur le terrain. C’est pour cela que je les ais fait aussi petits.

> Pourquoi tu as dessiné les zones inondables en bleu ? Là c’est bel et bien une erreure. A ma décharge, je dirais que le littoral le plus proche de chez moi est à plus de 675 km. Je corrige cela immédiatement.
En préparant mes vacances à Arcachon, je viens de constater qu’avec mon TYP, la dune du Pila est bleue !

Comme quoi, la critique est fort utile et il y a toujours intérêt à travailler ensemble plutôt que tout seul !

Je modifie mes TYP et les mettrais à jour ici ce soir.

P.S. : Je prépare aussi quelque(s) remarque(s) concernant les TYP de GPSMI, mais j’attends d’avoir la nouvelle version. J'ai déjà quelques point à indiquer, mais je prèfère attendre la prochaine édition, à moins que gpsmi ne souhaite en discuter avant ?

je te remercie enormement , mais vue le prix ..... ça m'interesse pas!

j'ai un pti probleme , dans mapsource quand je dézoom le chemin disparaissent aveant les sentiers, comment dois je faire pour changer ça , je n'y arrive pas.!
merci

spirou60

France
10 Posts

Posted - 07/10/2007 : 17:19:55

quote:

Originally posted by cypresssoad
j'ai un pti probleme , dans mapsource quand je dézoom le chemin disparaissent avant les sentiers, comment dois je faire pour changer ça , je n'y arrive pas.!
merci

Bonjour
Pour ce problème sur mapsource je m'en sors en jouant sur le détail de la carte :
Barre de menu -> Afficher -> détail de la carte
Sur le GPS il y a la même chose dans le menu carte.

Ca fait bidouille mais je ne comprends pas non plus pourquoi des chemins disparaissent avant les sentiers...

Etrex Venture + 60CSX

bebergps

France
148 Posts

Posted - 07/11/2007 : 00:00:03

ok oui merci je cherche donc des cartes topo pour mon gps urgeamment sur les iles lofoten en norvege car je pars ce week end... donc j'aurai internet juska vendredi...

lejeff

101 Posts

Posted - 07/11/2007 : 07:49:29

quote:

Originally posted by bebergps

ok oui merci je cherche donc des cartes topo pour mon gps urgeamment sur les iles lofoten en norvege car je pars ce week end... donc j'aurai internet juska vendredi...

Evidament pour ce WE ça va faire un peu court pour l'avoir
Ici tu as toute la norvege au 1/50000
Tu scannes et tu calibre
Ce n'est pas bien facile de trouver celle qui de faut, il faut connaitre le nom d'un gros bled et faire une recherche dans la page
Par ex tu tapes bodo et tu as la carte au 50000 du coin
http://www.kartbutikken.no/produktlisting.php?kategori=19

A+

gpsmi

313 Posts

Posted - 07/11/2007 : 08:59:54

Encore une nouvelle version (2.4) En quoi est-elle intéressante ?

Vous savez que l'écran de nos GPS Garmin est limité (petit, 256 couleurs, luminosité moyenne, ...)
J'ai choisi de pousser encore plus loin le concept des micro-motifs (version 2.x) en m'éloignant de la réalité et en utilisant une symbolique forte : les arbres des forets sont triangulaires, la broussaille est aussi très stylisée et les plantations reprennent une fine trame qui n'a rien à voir à priori avec les labours.

Pourtant, on s'y retrouve. En fait, l'association reste facile :
- les arbres prennent bien leurs marques sur les écrans de l'ordinateur et du GPS
- la broussaille semble balayée par le vent, comme en désordre
- les plantations laissent même imaginer des sillons

Voilà ce que ca donne :

Vous remarquerez que le fond de ces 3 zones est toujours blanc pour préserver la luminosité. Luminosité rime avec lisibilité et vous savez que cette sagacité me guide depuis le début dans mes différents essais sur les TYPs. Les courbes de niveau se parent de jaune lorsque l'angle d'incidence n'est pas optimum. Leur contraste est convenable sur les 3 zones.
Vous pourrez noter que les sentiers et chemins sont de couleur marron (terre) et ressortent bien, comme une invitation à les suivre ...
Pas de confusion entre un chemin et une route goudronnée.
Les points caractéristiques (lieux-dits, combes, vallée, monts et autres sont représentés de couleur noire. Le contraste est au rendez-vous.
Cet ensemble de couleurs reste globalement harmonieux, ce qui n'est pas toujours facile.

Les fichiers de cette version 2.4

En espérant que ca apporte de l'eau à notre moulin ...

bebergps

France
148 Posts

Posted - 07/11/2007 : 12:33:36

bon les lacs sont en blanc et ne se voient pas... pourtant jai changé les priorités...glacier 5 et lac 6 mais toujours pas visibles dans gps... alors que dans mapsource c'est ok ils se voient...
lejeff pour ce qui est des topo norway, c'est payant , yen a pas de gratos?

Cret

France
199 Posts

Posted - 07/11/2007 : 17:15:07

@bergergps

Attention, les lacs utilisent les Type de 0x3c à 0x44 selon leur superficie, ou la superficie du polygone qui en dessine un bout. Ce qui fait que l'on peu se faire avoir.

De plus, dans certains produit, les types pour océans sont utilisés. Comme l'a déjà signalé newtow en réponse à jlflhw aux pages 48 et 49 , ils apparaitrons donc en blanc si l'option Marine Colors des GPS compatibles cartes marines (tels l'eTrex, GPSMAP 60, etc) est sur ON. Le blanc est en effet la couleur de base pour l'océan sur les cartes marines. Les différents niveaux de bleus étant utilisés pour indiquer les hauts fonds et autres chenals présentant un risque à la navigation hauturière.

Exemples cGPSmapper et GARMIN de carte marine

Pour rappel les types des polygônes pour les océans, lacs et rivières :

; OCEANS et MERS

Type=0x28,3 ; Sea/Ocean (generic , no indication of deepth)

Type=0x2a   ;  100'        sondé au moins 100 brasses

Type=0x2b   ;              non sondé entre 100 et 150 brasses

Type=0x2c   ;  150'        sondé au moins 150 brasses

Type=0x2d   ;              ...

Type=0x2e   ;  200'

Type=0x2f

Type=0x30   ;  250'

Type=0x31

Type=0x32   ;  300'

Type=0x33

Type=0x34   ;  350'

Type=0x35

Type=0x36   ; 400'

Type=0x37

Type=0x38   ; 450'

Type=0x39

Type=0x3a   ; fosses abyssales

;    LACS et LAGUNES

Type=0x3c ; Large lake (250-600 km2)

Type=0x3d ; Large lake (77-250 km2)

Type=0x3e ; Medium lake (25-77 km2)

Type=0x3f ; Medium lake (11-25 km2)

Type=0x40 ; Small lake (0.25-11 km2)

Type=0x41 ; Small lake (<0.25 km2)

Type=0x42 ; Major lake (>3.3tkm2)

Type=0x43 ; Major lake (1.1-3.3tkm2)

Type=0x44 ; Large lake (0.6-1.1tkm2)

;       RIVIERES

Type=0x46 ; Major river (>1km)

Type=0x47 ; Large river (200m-1km)

Type=0x48 ; Medium river (20-200km)

Type=0x49 ; Small river (<40m)

C.Ret
Up to now, no carriage returns.

Garmin GPS 12 (1995), Streetpilot Atlantic (2001), eTrex Vista C (2003) & Streetpilot C550 (2006)

Edited by - Cret on 07/11/2007 23:20:35

newton_

434 Posts

Posted - 07/11/2007 : 18:08:15

Si seulement mon projet pouvait progresser aussi vite
que le votre ...
Cà bosse dur chez Vous
Good Luck

cypresssoad

59 Posts

Posted - 07/11/2007 : 18:36:40

quote:

Originally posted by newton_

Si seulement mon projet pouvait progresser aussi vite
que le votre ...
Cà bosse dur chez Vous
Good Luck

ne décourage pas!!!
bonne chance!!!

bebergps

France
148 Posts

Posted - 07/11/2007 : 18:48:44

oui merci cret mais avant javais la couleur bleue des lacs... et la a pu
jai gpstopo...pas de cartes marines...
newton, je ne te vois plus sur msn... t'es ou? moi je suis connecté
pour les lacs, je change la priorité des lacs ou pas?
merci THE beber national!

bebergps

France
148 Posts

Posted - 07/11/2007 : 20:50:44

bon ca me saoule j'arrive plus a installer et ne sait plus ce que c'est pour lire les fichiers swf, que buscuit m'avait fait comme tuto pour mapsetoolkit... j'arrive pas a lire les swf et pourtant sur le site d'adobe j'ai telechargé shockwave flah player, c'est de la daube ca sert a rien grrrr

Bon ! j'ai vraiment un probleme les lacs ne se voient pas ils sont en blanc comme le background des typ... donc sont invisibles..! help!
dans mapsource ca s'affiche nikel mais dans le gps quand c'est transféré ba c'est nul ya rien...

newton tu es sur msn?
moi ji suis pour parler...

bon j'y suis j'ai ouvert gentyp pour modifier le dernier typ de gpsmi pour pouvoir afficher mes lacs dans mon gps... dans mapsource c'est ok...
j'attends

Edited by - bebergps on 07/11/2007 21:35:47

jlflhw

France
15 Posts

Posted - 07/11/2007 : 21:47:42

Pour bebergps, voir les échanges de jlflhw en pages 48 et 49 et relire la réponse de cret en page 60.
J'ai déjà eu ce problème de couleur de mer qui disparait sur le GPS ... et il suffit de paramétrer "couleurs marines : off" dans les réglages du GPS.

HX4700 - MN6.2 + Qstarz 818
60CSX

bebergps

France
148 Posts

Posted - 07/11/2007 : 22:16:57

ba oui mais la ou je ne comprend pas, cest qu'avec le dernier typ de gpsmi ca marche now, alors qu'avec juste l'ancien de gpsmi cets pas bon ou meme avec celui de cret.. alors avec certains oui et dautres non... donc il doit y avoir autre chgose.. bref on en reparle demain.
merci

Cret

France
199 Posts

Posted - 07/11/2007 : 23:06:39

Une solution consiste à chercher quel est le 0x.. du lac en question.

Il ne peut s'agir que d'un type oublié dans la liste des [_draworder]. Car les polygones oubliés ne sont pas affichés (ce qui peut laisser un trou blanc à la place).

Mes types utilisent tous les types 0x04 0x08 0x0c 0x0e 0x13 0x17 0x28 0x3c 0x3d 0x3e 0x3f 0x40 0x41 0x42 0x43 0x44 0x46 0x47 0x48 0x49 0x4c 0x4d 0x4e 0x4f 0x50 0x51 0x52 0x53. Ils ne permettent donc pas l'affichage des zones 'unknow-blue' 0x29 0x3b ou 0x45.

Le nouveau type (v2.4 de gpsmi) permet l'affichage des trois types 0x29 0x3b et 0x45 ! Il ne peut donc s'agir que de l'un de ces trois là.

Pour info :
Quelles sont les références de la carte et les coordonnées du lac en question, je peux peut-être le chercher et tenter de trouver son type.

C.Ret
Up to now, no carriage returns.

Garmin GPS 12 (1995), Streetpilot Atlantic (2001), eTrex Vista C (2003) & Streetpilot C550 (2006)

Edited by - Cret on 07/11/2007 23:12:50

jlflhw

France
15 Posts

Posted - 07/12/2007 : 12:16:39

une question pour cret:
est ce que les cartes GPSTopo fonctionnent sur le C550?
si "oui", est ce que les TYP fonctionnent aussi?

je pose cette question car les TYP marchent très bien sur mon 60CSX avec les cartes GPSTopo et Metroguide mais ne marchent pas sur mon PDA (logiciel QUE de Garmin): les cartes conservent l'affichage d'origine quel que soit le TYP utilisé.

HX4700 - MN6.2 + Qstarz 818
60CSX

Cret

France
199 Posts

Posted - 07/12/2007 : 21:37:24

@jlflhw

Oui, ça marche à 100% et par rapport à un eTrex, avec un C550 c'est instantané, il n'y a pas de délais d'affichage. On pourrait même envisager des TYP non limités à 256 couleurs !

Sur les captures suivantes, vous reconnaîtrez le style et les couleurs.
Ca fait un peut vieille carte Michelin par moment à certain zoom.

Quelques captures d’écran lors d’une navigation sur GPS TOPO n°5 Ile de France

Menu de recherche des hébergements et pointage sur l’un des refuges

Autres exemples de capture d’écran – en montagne ou sur le littoral

Plus de détail ici et là.

Mais bon, pour les ballades à pied ou en vélo, avec ce qui tombe en ce moment, je préfère (et de loin) utiliser mon eTrex. Faut dire qu'un C550 c'est pas bien adapté aux activités outdoor.

C.Ret
Up to now, no carriage returns.

Garmin GPS 12 (1995), Streetpilot Atlantic (2001), eTrex Vista C (2003) & Streetpilot C550 (2006)

bebergps

France
148 Posts

Posted - 07/13/2007 : 22:55:43

dites moi les gars connaissez vs la declinaison magnetique en norvege dans les lofoten? pour regler ma boussole correctement? je pars demain midi pour un beber off pour 3 semaines snif
et vs en pensez quoi d'evadeo comme gps? en fait ca enleverai tous les problemes de typ puisquon aurait toutes les cartes ign dedans...cartoexplorer..?

Edited by - bebergps on 07/13/2007 23:20:35

lejeff

101 Posts

Posted - 07/14/2007 : 10:24:06

quote:

Originally posted by bebergps

dites moi les gars connaissez vs la declinaison magnetique en norvege dans les lofoten? pour regler ma boussole correctement? je pars demain midi pour un beber off pour 3 semaines snif
et vs en pensez quoi d'evadeo comme gps? en fait ca enleverai tous les problemes de typ puisquon aurait toutes les cartes ign dedans...cartoexplorer..?

Salut

Vas voir ici
http://www.ngdc.noaa.gov/seg/geomag/jsp/Declination.jsp
Tu entres ta position et hop ça roule

Avec 68N et 14E (position du LOFOTEN GOLF LINKS)ça te donne
Declination = 3° 24' E changing by 0° 11' E/year

Concernant evadeo, le gros handicap c'est l'autonomie, guère plus qu'un PDA GPS tel que le ACER N35 avec une batterie "non d'origine" (le mien c'est au mieux 4h30). En plus ça doit être fragile, et je me demande ce que ça donne sous la pluie ou dans une tempête de neige au moment ou on en a le plus besoin, ils ne parlent pas d'étanchéité pour ce truc.

Bon séjour

A+

Edited by - lejeff on 07/14/2007 10:36:30

gpsmi

313 Posts

Posted - 07/15/2007 : 07:43:06

Salut à tous, je voulais vous présenter ma démarche, ce que je fais dans l'ombre ; j'espère que ca vous intéressera, à défaut, cela vous fera un peu de lecture ...

---------------------------------------------
Je me suis centré, depuis quelques temps, sur la lisibilité des zones (forêt, broussaille et plantation). J'en ai conclu :
- qu'une zone trop foncée assombrit les écrans (surtout celui du GPS) et n'est pas très esthétique dans MapSource
- qu'une zone claire ne se voit pas assez, surtout sur le GPS lorsqu'il est utilisé dans une ambiance sombre (nuageux ou sous-bois) et/ou que l'angle d'incidence n'est pas favorable.

Ainsi, la solution que j'ai privilégiée, c'est d'utiliser une texture pour aboutir à la couleur désirée. Je m'explique : dans un motif (Xpm de 32 x 32), il y a donc 1024 points. Je prends un fond blanc et je colorie en vert foncé un point sur deux, régulièrement. Le résultat obtenu s'approche d'un vert clair. L'avantage, c'est que les points foncés resteront visibles dans les conditions difficiles décrites plus haut. Pour tester, j'utilise un ordinateur portable (écran LCD) et j'ouvre ou ferme légèrement l'écran pour faire varier l'angle d'incidence. C'est un peu la même chose quand on a le GPSMap dans la main.

Ensuite, pour une même couleur verte, il fallait distinguer les zones. Comme vous l'avez vu, j'ai joué sur le motif de la texture. Les arbres triangulaires des forets ne peuvent pas se confondre avec la broussaille. Et comme tout gagne à être fait en nuance, je vous proprose la version 2.5a avec une "aide à la lecture" :

Chemins et sentiers bien distincts :

Lignes d'élévation en violet (contrastent bien sur le vert) avec une nuance en rouge pour les chiffres ronds (1000m) :

L'industrie légèrement éclaircie pour mieux laisser apparaître les constructions dans ces zones avec modification du _DrawOrder :

Lignes électriques bien distinctes avec leurs pylônes :

Des zones marécageuses explicites :

Des points colorés bien visibles :

Des voies de communication qui distinguent nettement ce qui est goudronné ou non. La logique est simple : gris ou violet gris pour le goudron et couleur terre (marron) pour les chemins ou sentiers :

Des zones sui generis :

-----------------------------------------
Cret, je suis revenu sur ton TYP en y passant plus de temps. J'ai d'ailleurs été ravi de pouvoir comparer, c'est toujours très instructif ! Je bascule d'un TYP à l'autre et observe les différences. Et comme la critique apporte toujours quelque chose ... , c'est parti :

- Les cours d'eau sont à mon avis trop clairs. Je les dessine personnellement plus foncé et doublé d'un fond clair.

- J'ai repris (et adopté) le point 0x6404 pour qu'il se distingue nettement de la construction sur laquelle il s'affiche. J'ai mis "de l'air" autour, j'ai redessiné le rond de base et modifié la couleur :

; Man made - church/mosque

[_point]

Type=0x64

SubType=0x04   ; building/construction

String1=0x01,culte

DayXpm="10 16 3 1"

"  c none"

"! c #ffffff"

"# c #cc0099"

"    !!    "

"   !##!   "

"  !!##!!  "

" !######! "

" !######! "

"  !!##!!  "

"   !##!   "

"   !##!   "

" !!####!! "

"!##!!!!##!"

"!#!!!!!!#!"

"!#!!!!!!#!"

"!#!!!!!!#!"

"!##!!!!##!"

" !!####!! "

"  !!!!!!  "

;1234567890

[end]

- Le point 0x6416 (Man-made place) s'affiche quelquefois dans MapSource sans son label (lorsque MapSource s'aperçoit qu'il n'a pas assez de place en général). Du coup, un point inexistant (ou limité à 1x1) nous prive de la possibilité de pouvoir placer le curseur dessus pour voir apparaître un nom. J'ai fait le choix de laisser ce point visible et suffisamment gros.

- Le point 0x6403 (localisant les cimetières) gagne à être vu. En règle générale, tout point doit attirer l'attention, il est là pour ça. Sa couleur doit trancher par rapport à la carte.

- Les voies ferrées (0x14) gagnent à être doublées. D'une part, ça correspond mieux à ce qu'on a dans notre tête ! D'autre part, en s'éloignant (zoom plus élevé), leur nombre décroît automatiquement et cela ne crée pas de tracés en trop grand nombre (ne surcharge pas la carte). On risque alors de voir un agrégat de traits noirs.

- Les canalisations sont en fait des pipelines industriels, tuyaux métalliques ou autres. Ils véhiculent du liquide mais ce liquide ne se voit pas. Je préfère les peindre de couleur kaki, un peu à l'image des transfos et autres objets de l'industrie. Je réserve le bleu pour les cours d'eau.

- Idem pour les lignes électriques que je préfère voir apparaître en noir avec une "virgule" de temps en temps pour indiquer qu'il y a du courant ou des pylônes. Il ne manque que le frémissement de la très haute tension ...

- La bordure littorale (0x15), si elle est dessinée en gris, est plus douce et s'adapte mieux aux plages qui n'ont pas, en fait, de limites très marquées.

- Les zones inondables (0x53) en marron, je n'y reviens pas.

- La broussaille (0x4f) gagne à mon avis à être composée de points distants au niveau du micro-motif : les petits traits (2 points côte à côte horizontalement) de la broussaille en sont un contre-exemple. Ils doivent rester exceptionnels car ils forment des micro-lignes qui entravent la lecture des cartes. C'est pourquoi j'ai recherché une broussaille différente (celle de la version 2.4 par exemple).

J'ai l'impression d'avoir été encore une fois la moche du coche.

Edited by - gpsmi on 07/16/2007 12:34:37

cypherman

103 Posts

Posted - 07/15/2007 : 17:41:44

Nouvelle version de MapSetToolKit est disponible (Version 1.20)

AJOUT: nouvelle validation pour réglé des crashs de mapsource
CORRECTION: Plusieurs corrections mineures

http://cypherman1.googlepages.com/mapsettoolkit_fr

Cypherman

cypresssoad

59 Posts

Posted - 07/15/2007 : 20:00:24

ça gere aujourd'hui!!
merci les ga

Benbreizh

12 Posts

Posted - 07/16/2007 : 02:19:02

Snif
J'ai beau essayer toutes les manieres je n'arrive pas a avoir votre resultat meme en utilisant vos TYP, j'ai tjs la meme chose, quand ca ne me plante pas mapsource.

Bambulka

France
58 Posts

Posted - 07/16/2007 : 09:46:23

Bonjour,
Je lis depuis quelques semaines les messages concernant la personnalisation des cartes vectorielles, je trouve que les captures d’écran sont magnifiques ; chapeau pour le travail réalisé ! Cela donne envie d’avoir la même chose sur son propre gps (pour ma part un 60csx). Mais je trouve que les explications pour y arriver ne sont pas simples à comprendre pour mon niveau de compétence, j’ai peur de faire une bêtise… Quand il y aura sur internet une « procédure pour les nuls » avec une garantie de réussite à 100%, alors là peut-être j’essaierai. Pour l’instant, je reste en visualisation d’origine pour mon parcours prévu dans 15 jours.
A bientôt

Bambulka

kakoo

France
61 Posts

Posted - 07/16/2007 : 12:12:57

note jlb :
Merci de ne pas utiliser la commande Reply with Quote pour répondre au message qui précède.
Lignes inutiles enlevées

Salut Bambulka
Tu peut trouver un tuto assez explicatif a cette adresse:
http://www.gpspassion.com/forumsen/topic.asp?TOPIC_ID=86043
Tu suis a la lettre et c'est tout bon.
Bon courage nous sommes tous passés par là.

Edited by - jlb on 07/16/2007 12:23:43

Cret

France
199 Posts

Posted - 07/16/2007 : 13:53:34

Bonjour à toutes et à tous…

Apportons donc à notre tours de l’eau à au moulin de gpsmi qui n'est pas, et de loin, la mouche du cloche.

C'est avec beaucoup d'intérêt que je lis les explications données, et cela m'oblige à changer le post que je m'apprêtais à envoyer.

En effet, les explications données m'obligent à revoir complètement les remarques et surtout les commentaires que je m'apprêtais à formuler.

Cela m'oblige également à revoir et critiquer mon propre travail. Je pense que ces échanges vont nous permettre d'avancer.

Je suis à 100% d'accord avec la philosophie de gpsmi ; si l'on se donne tout ce mal pour recolorer et typotopographier les cartes GPS Topo, c'est pour corriger le défaut principal des cartes originales où les bâtiments et un tas de détails n'apparaissent pas (ou pas suffisamment) avec les couleurs et styles par défaut de MapSource.

Ce qui fait que les détails des cartes disparaissent rendant le produit moins attrayant et masquant du même coup la qualité et la richesse du travail effectué. En comparant les cartes GPS Topo avec le GEOPORTAIL, on se rend très vite compte que par endroits, les cartes GPS Topo sont bien plus détaillées et bien plus précises que les cartes papier (ou raster) au 1/25000.

C'est donc avec beaucoup de sérieux que je considère la justesse des remarques formulées :
- tout point saisi dans les cartes GPS Topo mérite d'être mis en valeur : en effet, sinon on refait la même erreur qu'avec les couleurs d'origine, comme les bâtiments qui sont quasiment invisibles. C'est l'erreur de première espèce qui faut faire disparaître. De plus techniquement, cela revient à traîner des octets pour rien dans les fichiers chargés dans nos GPS.

- les couleurs claires, moins visibles de jour, doivent correspondre à des éléments de moindre importance et les points remarquables doivent avoir un contraste maximal en ayant une teinte plus foncée. Je suis là aussi tout à fait d'accord. Le principe s'inversant avec les couleurs nocturnes. Les polygones de fond (lot) devant donc être plus clair que les polygônes représentant des construction (bat)
C'est pour cela que je calcule à chaque fois la luminosité (en %) des couleurs dans mes types, car il est connu des gens de la photocomposition et de la vidéo, que les contrastes perçus par nos yeux sont essentiellement basés sur les différences de luminosité et beaucoup moins sensiblement sur les différences de teinte.

- La luminosité globale d'une texture 32x32 peut effectivement très efficacement être estimée par la moyenne des luminosités des couleurs la composant pondéré par le nombre de pixels. C'est d'ailleurs le principe du dithering qui était très souvent utilisé sur les anciens affichages informatiques moins performants qu'aujourd'hui.
Je n'avais cependant pas compris l'intérêt des micro-motifs par rapport à un fond uni vis à vis de l'évolution de l'affichage en fonction de l'angle d'inclinaison du GPS. N'utilisant mon eTrex que depuis quelques semaines sur mon vélo, je n'avais pas compris l'importance de ce paramètre. Merci d'avoir ainsi éclairé ma lanterne.

Par ailleurs, les nouveaux motifs utilisés se répétant convenablement dans une matrice de 16x16, ils sont également correctement affichés sur mon MapSource obsolète, ce qui était une des principales motivation à l'utilisation de fond unis dans mes TYP.

En observant le nouveau TYP 2.5a de GPSMI, je constate malgré tout les points suivants :

-1- Le TYPE=0x04 des polygônes marquant les zones militaires

En parcourant le fichier, j'ai constaté que celui-ci avait été coloré en rouge, puis retiré. J'imagine qu'il s'agit d'essais. Je suis surpris que gpsmi n'est pas trouvé d'ouvrage militaire sur le littoral méditerranéen, en particulier en alentour de la Rade de TOULON.

Fig 1 - Fort Balaguier défendant l'entrée de la Rade de Toulon

C'est pourtant un polygone fort développé que l'on rencontre fréquemment sur TOPO n°6 le long de l'ancienne ligne Maginot ! Je l'ai trouvé aussi dans la dalle de démo de GPS TOPO n°1 au NO de Bourg-Saint Maurice. Il y a aussi quelques ouvrages militaires dessinés sur le littoral atlantique (vestiges de l'ancien mur de l'Antlantique) dans GPS Topo N°2. Selon toute vraisemblance, il devrait y en avoir entre Nice et la frontière italienne !

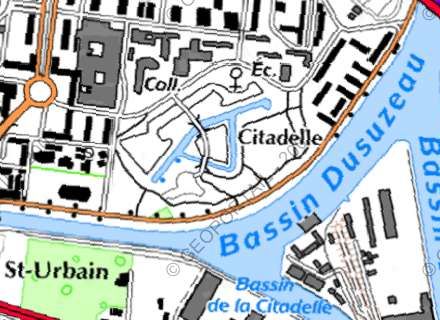

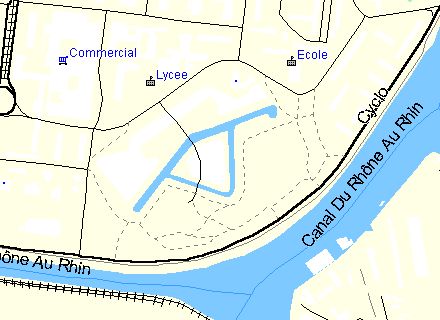

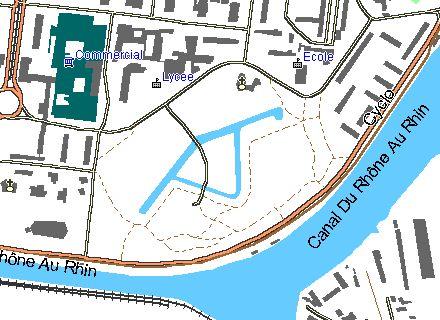

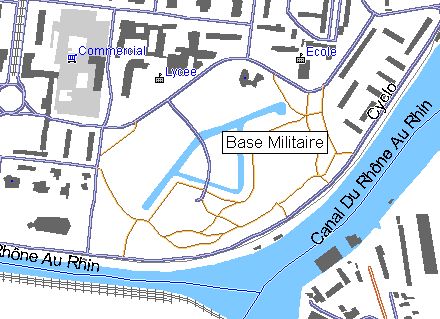

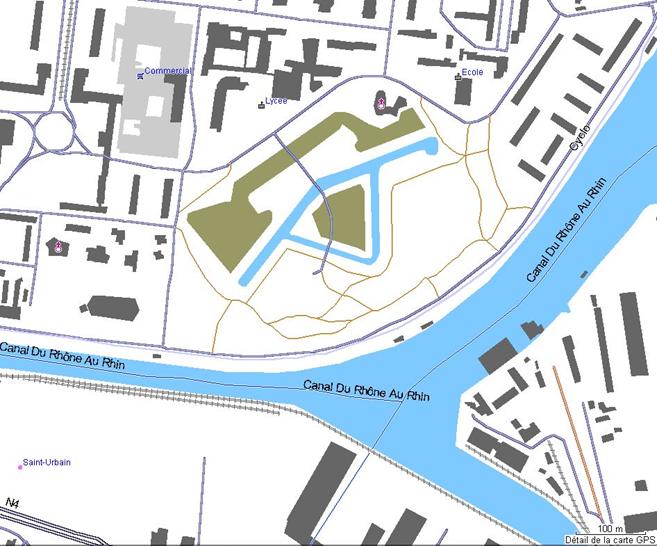

Fig.2 : La Citadelle quai des Belges à STRASBOURG.

Il est vrai, qu'à l'instar de la Citadalle du Bvd des Belges à STRASBOURG, ils sont le plus souvent masqués par le sable des zones inondables ou le polygone des forêts. Il faut donc impérativement que le [_DRAWORDER] soit suffisamment élevé. De plus, il faut zoomer fort, car le polygone représentant des bâtiments, ils sont en général assez petit.

Il conviendrait donc de corriger, car sinon cela revient à faire disparaître une partie de l'information dans certain (au moins dans certain des produits, car tous n'utilisent pas nécessairement ce polygone) et donc produire une erreur de première espèce.

Par contre, le symbole marquant l'église de la même couleur que celle des POI château ou autre point remarquable ou touristique et bien plus efficace que les couleurs camouflage de mon symbole qui ne se voit pas bien sur les bâtiments. Cela marque une volonté d'homogénéiser les couleurs des symboles de leur signification et d'avoir des couleurs plus contrastées qui aide à la lecture de la carte.

-2- Les cours d'eau et ruisseaux

Je suis d'accord, la couleur azur des lacs et rivières fait que les ruisseaux et rivières ne se voient pas avec mes TYP. Dans ceux de gpsmi, ils sont bien plus visibles car plus sombres et surtout surlignés par un petit liseret bleu clair. Si cela améliore considérablement leur lisibilité, cela crée un artefact parfois un peu gênant pour l'interprétation des cartes.

En effet, comme l'étang d'Hombourg-Budange, le trait marquant le lit du ruisseau le traversant ressort tellement, et le liseret apparaissant presque blanc, on peu à certain zoom, penser que l'étant est découpé en deux bassins distincts. Ce qui n'est pas le cas et se confond avec les bassins séparés de gravières assez proches :

Fig.3 : Etang d'Hombourg-Budange coupé en deux par le lit de son ruisseau et deux anciennes gravières formant deux bassins distincts.

-3- Les bâtiments industriels et lignes électriques

J'aime bien le style de trait pour les lignes électrique, je l'utilise d'ailleurs dans mon TYP pour écran LCD, car il permet d'immédiatement reconnaître le tracer des lignes électriques. Par contre, dans certain produit, les pylônes sont indiqués par le symbole hauteur et donc j'ai préféré utiliser un trait simple de couleur cyan.

C'est pour cela que mon point "hauteur" est cerclé de cyan, c'est la même couleur que les lignes électriques et les bâtiments industriels.

J'aime bien la couleur brune utilisée par gpsmi, mais elle se rapproche trop des élément naturel terre ou chemin. Pour les transformateur, ce polygone est utilisé plus pour marquer la zone interdite d'accès qui les entoure que le transformateur lui-même. Il faut donc faire attention à ce que les constructions qui donnent le détail des bâtiments soit dans le [_DRAWORDER] au-dessus du polygone industriel. Sinon erreur de première espèce à nouveau.

Fig.4 : Centrale électrique mixte gaz/charbon de Richemont (57).

On voit bien le détail des bâtiments de la centrale qui disparaît dans la dernière image.

Si les micro-motifs des forêts et lignes électriques sont bien utiles à la lecture des cartes sur le GPS, tous ces motifs très contrastés rendent l'affichage sur l'écran du PC un peu flashy et donne une impression de complexité, qui disparaît avec des zones unis et des trait sans motifs.

Autant l'uniformité des teintes des routes et des symboles facilite la lecture et l'interprétation des cartes, autant cette uniformité choque quand elle manque comme pour ici les éléments industriels.

De la même façon que mes TYP pêchent par le manque de cohérence des couleurs des routes (car inspirées des cartes IGN), les teintes des pylônes, lignes électriques, oléoducs et autres industries de gpsmi choquent par le manque d'uniformité (ou cohérences) et leur similitude avec les couleurs terre des élément naturels.

-4- Disparition des bancs de sables

La couleur jaune sable que j'ai choisie pour les zones inondables est fort discutable. Je préfère de très loin celle de gpsmi.

Cependant, il y a un soucis avec le [_DRAWORDER] car, si on laisse la mer (et les lacs ou rivières) recouvrir ce polygone, on obtient un littoral méditerranéen bien net (ce qui est justifié par l'absence de marée). Par contre, on crée une erreur de première espèce sur les littoraux de l'Atlantique, la Manche et la Gironde, car ce polygone est utilisé pour marquer les bancs de sable du littoral dans les zones de marée.

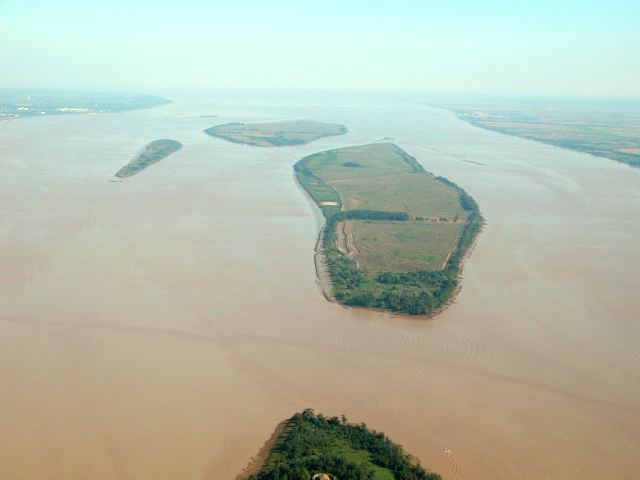

Fig.5 : Ile de Pâtiras au milieu de la Gironde

Sans vouloir revenir et me focaliser sur la couleur bleue des zones inondables qui me semble plus proche du style IGN, au défaut que les dunes du Sud-ouest et du Nord ne sont pas bleues et que contrairement aux cartes de belgiques, il n'y a pas de polygone dédié explicitement. Je constaterais simplement que cela peut être justifié pour certains GPS Topo comme celui de la Normandie (n°4) car alors on a les effets suivants :

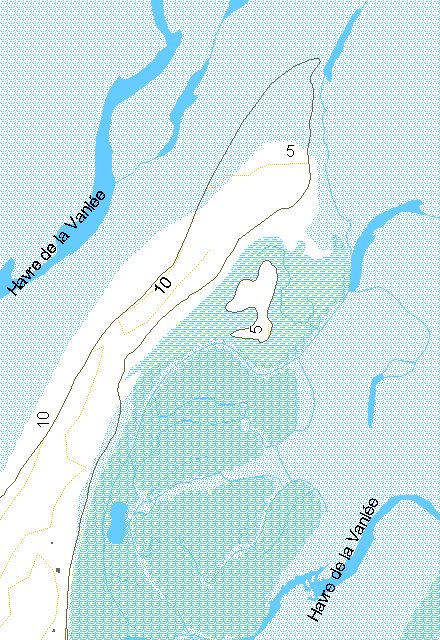

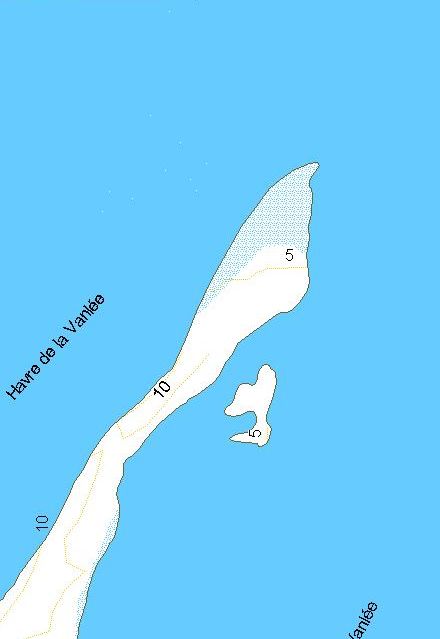

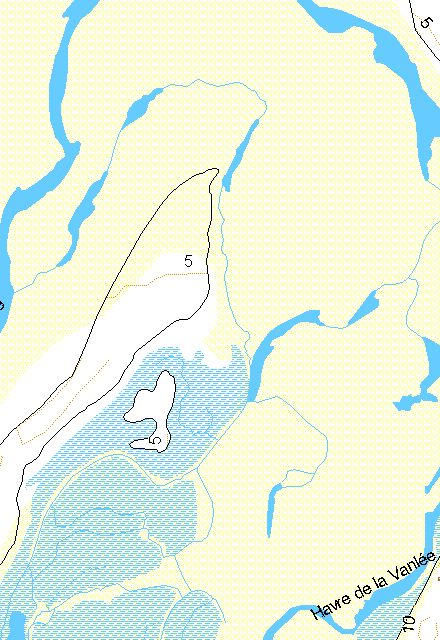

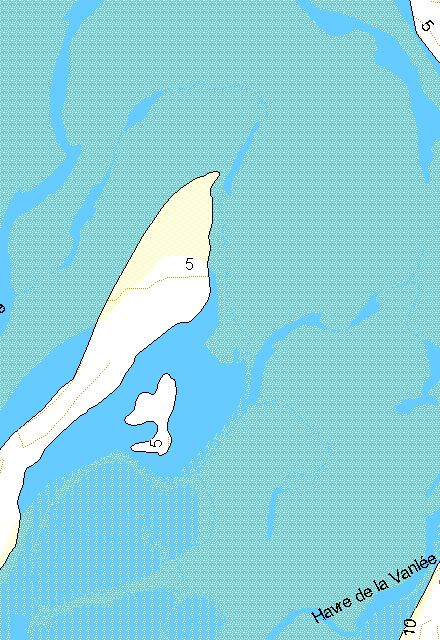

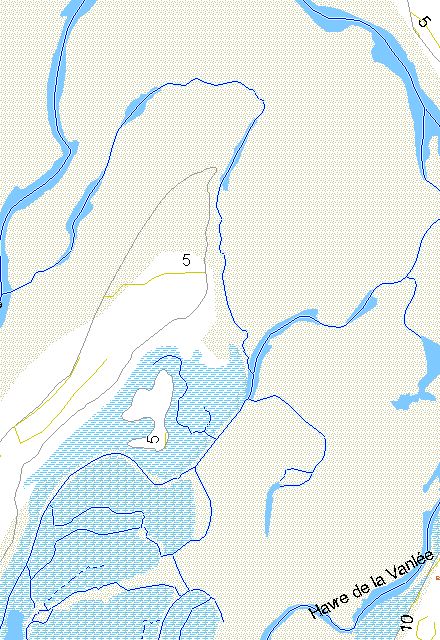

fig. 6 : Havre e la Vanlée à marée basse et haute selon les TYP utilisés

On notera que si la couleur bleue permet de s'approcher au mieux des fonds de carte IGN, elle crée une erreur de première espèce en faisant disparaître les bancs de sable sous l'eau (comme pour le nouveau TYP de gpsmi à cause du [_draworder] 6 des océans).

Si une couleur des rivières, identique aux lacs et océans, simplifie et uniformise le dessein des cartes, il y a une erreur de première espèce avec disparition de la position du lit des rivières sous l'eau. Erreur que ne produit pas le style choisi par [b)gpsmi !

A chacun de choisir...

D'où aussi l'importance des explications données par les auteurs concernant leur choix et inspirations...

-5- Format et couleurs des POI

Des points colorés bien visibles : je suis d'accords, cela manque à mes types à cause de la contrainte de ressemblance aux cartes IGN.

Avoir un point de 1x1 pixel devient effectivement un souci lorsque le label correspondant ne s'affiche pas, cela crée effectivement une erreur de première espèce.

Par contre, des gros points noirs se confondent trop facilement avec des bâtiments (éventuellement rond). Je préférais nettement le choix de la couleur violette comme les église, château, refuges ou autres points d'intérêts touristique comme chercher à le faire les premiers TYP.

fig. 7 : Exemple des exellents topotypogrammes de gpsmi

C'est d'ailleurs, je crois, très important d'avoir une uniformité des couleurs et des styles (et même des motifs) car cela facilite grandement l'interprétation des cartes.

L'exemple des teintes homogènes des routes en est un parfait exemple.

Ce qui prouve aussi, que la ressemblance aux couleurs et style des cartes IGN n'est pas compatible avec une optimisation de la topotypographie des cartes. Et je ne suis donc pas d'accord avec ceux qui affirment que de tels TYP seraient géniaux ou l'aboutissement de la recolorisation. Bien au contraire. Leur seul mérite est de vouloir se rapprocher du modèle IGN afin de faciliter la lecture des cartes vectorielles à des personnes habituées à l'usage des cartes papier (ou raster) de l'IGN.

Se faisant, elles sont moins contrastées que les cartes de gpsmi et favorisent l'usage de zones unies et de symboles plus simples pour en rendre l'usage de MapSource plus doux et plus homogène à l'écran du PC au détriment d'une optimisation de la représentation sur le GPS.

Mais alors, pourquoi se limiter aux 256 couleurs 6x6x6, et pourquoi proposer des couleurs pour les affichages nocturnes ?

Conclusion

Les remarques ci-dessus ne sont pas des critiques, ni des injonctions à changer cela dans les TYP concernés, bien au contraire, j'admire le travail de gpsmi et l'incite vivement à persévérer dans l'esprit et les spécificités de sa production que je considère en plus d'un point comme bien supérieure aux autres TYP et à ma modeste contribution.

Les remarques et observations formulées ne sont motivées par la nécessiter d'explication et de mise en commun de la démarche. J'espère qu'elles seront utiles aux lecteurs de ce forum et aux futurs auteurs et compositeurs de nouveaux TYP qui sont d'ailleurs invités à se joindre à la réflexion en cours.

Comme vous l'aurez compris à la lecture de ces lignes, je passe aussi pas mal de temps à essayer les différents TYP du forum et à les comparer avec les miens. On trouve toujours de ci et de là une région de la carte qui met à défaut les choix pris pour optimiser l'affichage d'une autre région.

Il y a aussi des variations entre les zones d'une même carte et surtout entre les différentes régions. Il est parfois difficile de décider seul.

C'est bien pour cela que je compte sur chacun d'entre-vous pour signaler sur ce forum toute incohérence ou tout soucis que vous observerez à l'usage des cartes GPS Topo. [/b]

Secondairement, j'aimerais aussi avoir un retour d'expérience sur les TYP pour GPS à écran LCD. A propos, est-il possible de charger des cartes GPS Topo sur ces modèles ?

C.Ret
Up to now, no carriage returns.

Garmin GPS 12 (1995), Streetpilot Atlantic (2001), eTrex Vista C (2003) & Streetpilot C550 (2006)

Edited by - Cret on 07/16/2007 21:41:46

cricri31

France
58 Posts

Posted - 07/17/2007 : 19:31:29

et bien ça bosse, fait pas bon s'absenter trop longtemps ici :o)

juste un mot pour dire qu'a mon sens le principal avantage du TYP c'est de permettre à chacun de personnaliser son affichage, en fonction de ses gouts, de ses activitée, etc ;o)

vouloir faire le TYP ultime est peut etre une quete vaine :o)

l'autre avantage considérable dans le cas de cartes perso est de pouvoir creer ses propres "élements" et de leur définir un aspect, mapédit permet de "dessiner" nettement plus de choses que les élements Garmin, le TYP permet d'en tirer parti ;)

gpsmi

313 Posts

Posted - 07/18/2007 : 09:08:31

Un peu de rêve en version 2.6 :

Edited by - gpsmi on 07/18/2007 09:14:54

Cret

France
199 Posts

Posted - 07/18/2007 : 09:54:03

Merci àgpsmi

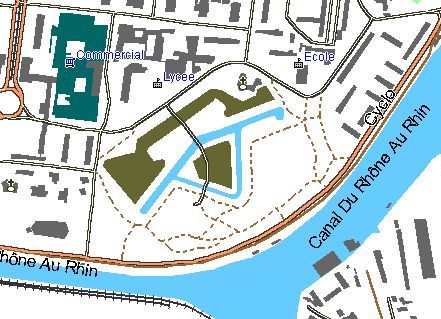

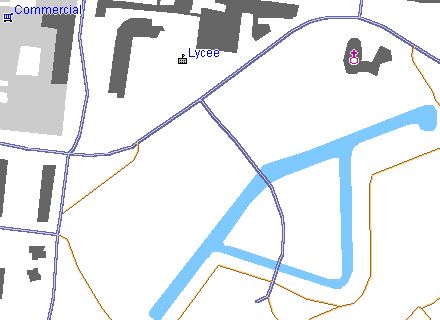

Fig.1 : La Citadelle quai des Belges à STRASBOURG. Que tout les lecteurs assidus de ce forum peuvent reconnaître maintenant.

C'est que du bonheur !

Avec les pistes cyclabes aux mêmes teintes que les routes, les blockhaus et les forêts, les limites des départements qui se différencient bien des chemins, etc...

Je charge mes GPS avec tout ça. Et je pars en famille pour chercher un peu de rêve de ci et de là.

C.Ret
Up to now, no carriage returns.

Garmin GPS 12 (1995), Streetpilot Atlantic (2001), eTrex Vista C (2003) & Streetpilot C550 (2006)

Edited by - Cret on 07/18/2007 10:24:28

gpsmi

313 Posts

Posted - 07/18/2007 : 12:04:44

Et en vélo, équipé de palmes, sur les dunes pour prendre un bain, ne te concentre pas trop sur ton GPS au risque de louper la piste cyclabe
Bonnes vacances bien méritées !

michel40

8 Posts

Posted - 07/18/2007 : 15:18:29

Bonjour à tous,
Je suis ce topic depuis plusieurs mois et il est vraiment passionnant.
Félicitations et un grand merci à tous , pour le sens du partage , la précisions des explications et la qualité des Typs offerts à tous.

J'ai deux petits problèmes sur mon eTrex Vista Cx, je voudrais savoir si c'est normal où s'il s'agit d'un mauvais réglage de ma part.
Sur mon Vista Cx , les lignes de largeurt 1 et de bordure 1 (comme par exemple les collector roads des Typs de gpsmi ) apparaissent sans les bordures (sur Mapsource , elles y sont bien) . Si je change la largeur dans le Typ et que je la passe à 2 (LineWidth=2) , alors la bordure apparait aussi sur mon Vista. Est-ce normal ?
Deuxième "problème" : j'ai remarqué que dans mon Topo 2, en zoomant , les sentiers (Walkway/trail) apparaissent avant les chemins (unpaved road).Est-ce normal et si non, y-a-t'il un moyen de corriger cela ?

gpsmi

313 Posts

Posted - 07/19/2007 : 08:13:47

Pour le deuxième problème, jette un oeil à cette adresse par exemple :
http://site.voila.fr/vtt-gps/indexCreateMap.htm
pour voir ce qu'on peut faire sur une carte perso avec GPSMapEdit

Bambulka

France
58 Posts

Posted - 07/19/2007 : 14:05:55

Bonjour,

Dingue, c’est dingue ça change tout : j’y suis parvenu !
Il n’y à plus qu’à choisir le typ, j’hésite entre celui de cret et celui de gpsmi, étant un habituer aux cartes ign, celui de Cret me semble plus familier, plus doux à la lecture aussi. Il faut que je teste en extérieur car dans mon appart peu éclairé ils sont tous les deux très beaux.

Bambulka

tresorier

11 Posts

Posted - 07/19/2007 : 15:07:17

Bonjour
Devant toutes ces modifs de fichiers TYP, je suis un peu perdu.
Je possède 2 topos :
le 6 (Jura) avec family_772 (FID 772) et Product code 2111
Le Suisse West avec family 151 et product code 1931.
J'ai installé le fichier TYP gsmi 2.6 dans chaque dossier des topos et avec mapsettoolkit, j'ai mis à jour la base de registres. (il y a donc 2 chemins différents pour la valeur TYP : c:\garmin\topo suisse west\2-6.TYP pour le family_151 et c:\garmin\France topo 6 Alsace Lorraine - Vosges Jura\2-6.TYP pour le family_772).
Tout marche bien dans mapsource.
Lorsque je veux charger des dalles du Jura et de la Suisse en même temps dans le GPS à partir de mapsource, le fichier TYP n'est pas actif dans les cartes sur le GPS.
J'avoue que je m'y perd un peu.
Est-ce un problème de Product code, de FID ?
J'ai laissé au départ Product code à 1 et FID à 13 dans le gsmi 2.6.
Est-ce qu'un "maitre" pourrait expliquer comment jouent ces différents paramètres et m'indiquer les erreurs que j'ai faites ?
Et 2° question plus pointue, comment avoir des TYP différents (visibles dans mapsource et surtout dans le GPS) pour différentier le moment où l'on change de carte par exemple (passage de la frontière pour mon cas !!).

J'espère avoir été assez clair !! .
Merci à tous les as de ce forum.

cypherman

103 Posts

Posted - 07/19/2007 : 16:42:08

@tresorier

Utilise MapSetToolKit en cliquant sur ton mapset et ensuite sur le bouton EDIT pour ajouter ton fichier TYP. MapSetToolKit va ajuster automatiquement pour toi le bon PRODUCTCODE et FID.

Comme ça, tu peux mettre ton TYP compiler dans tous tes maps sans le recompiler et il ajoute tous pour toi et réglé des problemes aussi

d/l: http://cypherman1.googlepages.com/mapsettoolkit_fr

Cypherman

gpsmi

313 Posts

Posted - 07/19/2007 : 17:58:53

@ Bambulka, une version plus douce ? Cette nouvelle version 1.6 (de la série 1) ci-dessous pourrait peut-être te convenir. La version 1.6 est en fait une version dérivée de la récente 2.6 (page 61) mais avec des motifs "plus doux à la lecture". Explications :

La "base 2.6" sert de support (l'ordre d'affichage des polygones, les polygones eux-mêmes pour la plupart, les lignes, les points, etc ...)

Les motifs des 3 zones (plantation, broussaille et forêt) ont été empruntés à la version 1.5 de la page 46

Voilà le résultat :

Comme quoi, cricri a raison et je reprends ses propos : "Le principal avantage du TYP, c'est de permettre à chacun de personnaliser son affichage, en fonction de ses goûts, de ses activités, etc ;o)". Du copier/coller, des tests et hop, on vient montrer le résultat ici

Edited by - gpsmi on 07/19/2007 18:23:59

Benbreizh

12 Posts

Posted - 07/19/2007 : 20:48:18

Moi je deprime, je pense faire tout comme c'est note, mais je n'ai tjs pas de modification de mes fonds.
J'ai bien la fenetre de cgpsmapper qui apparait il me dit que la conversion est ok, je retrouve sous mapsource le nom de la map creee, mais quand je la choisis elle est identique a celle d'origine.

cypherman

103 Posts

Posted - 07/19/2007 : 21:13:13

@Benbreizh

Tu le fait a la main ton mapset (carte) ou Tu utilises MapSetToolKit. Comme ca on va pouvoir t'aider

Bambulka

France
58 Posts

Posted - 07/19/2007 : 21:14:42

Merci Gpsmi, ce nouveau typ est en effet plus a mon goût. (c'est juste un avis) de plus il n'y a aucune différence entre les couleurs sur le pc et l'écran du 60csx. En effet j'ai pu constater qu'avec le dernier typ de Cret la couleur des forêts passe de vert (mapsource) à bleu (écran du 60csx) à part ça il très beau et s'inspire à merveille des cartes topo 1/25000 de l'IGN.
Donc pour l'instant ton typ Gpsmi sera dans mon sac à dos, pour la Corse.

Bambulka

Benbreizh

12 Posts

Posted - 07/19/2007 : 21:16:16

J'utilise MapSetToolKit enfin j'essaie.

Bambulka

France
58 Posts

Posted - 07/19/2007 : 21:33:34

Désolé Cret, j'ai dit une c...nrie la forêt reste verte, aussi verte que de la salade même, c'est juste que mon écran était mal orienté !
J'ai fait une critique trop hative, je suis nouveau ici mais cela n'excuse rien.

Bambulka

Bambulka

France
58 Posts

Posted - 07/19/2007 : 21:40:54

@Benbreizh
je ne sais pas si ça peut répondre à ton problème, mais moi c'est ici que je me suis dépanné : http://francois.leroux.free.fr/gpstopo/

Bambulka

Benbreizh

12 Posts

Posted - 07/19/2007 : 22:43:03

Soit les TYP que je recupere sont mauvais, mais vu que bcp les utilisent, soit je suis vraiment nul et la je pencherais plutot pour ce cas car meme avec toi lien Bambulka je n'y arriva pas.

gpsmi

313 Posts

Posted - 07/20/2007 : 08:27:29

@ tresorier et Benbreizh, je vous livre partiellement ce que j'avais pris comme notes lorsque j'étais dans votre situation :

=== Affichage du TYP sur le GPS ===

Pour bénéficier de l'habillage des cartes sur le GPS, il faut :
- que les FID et ProductCode du TYP soit les mêmes que ceux du fichier TDB ...

- que MapSource puisse trouver le fichier TYP (modif dans la base de registre)
HKEY_LOCAL_MACHINE\SOFTWARE\GARMIN\Mapsource\Families\France Topo 3 Provence Côte d'Azur Méditerranée
TYP=C:\Garmin\PERSO3.TYP
...

Si ProductCode et FID sont identiques dans le TYP et le TDB (ainsi que le bon chemin dans la base de registre), Mapsource enverra simultanément votre Mapset (ensemble de cartes) et le fichier TYP dans le GPS.

Il faut que le TYP soit bon ! (reprenant les FID et ProductCode du TDB).
Si ce n'est pas le cas (parce que vous disposez d'un fichier TYP trouvé sur Internet avec un FID inadapté), MapSetToolKit pourra ajuster le fichier TDB de votre Mapset. Pour cela, utiliser MapSetToolKit en cliquant sur le Mapset qui pose problème et ensuite sur le bouton EDIT pour indiquer quel est le fichier TYP qui sera utilisé. MapSetToolKit va examiner votre TYP et recréer un fichier TDB (en se servant du Productcode et du FID du TYP).
====================================

En espérant que ça puisse vous servir, pas de déprime, on est là

Edited by - gpsmi on 07/20/2007 08:44:16

Benbreizh

12 Posts

Posted - 07/20/2007 : 10:23:39

Malgre toute vos explications j'en suis tjs au meme point. Je vais continuer a utiliser les fonds de bases. Meme s'ils sont peu pratique. Je ne vois pas ou je fais ma boulette et ca me gonfle. Pourtant ca doit pas etre si complique que ca.

NicNoc34

France
19 Posts

Posted - 07/20/2007 : 16:19:00

Benbreizh, 2 choses:
1. As-tu bien installé sur ton PC cgpsmapper.exe, et donné le chemin correspondant en bas à gauche de MapSetToolKit?
2. Ta version de Mapsource est peut-être trop ancienne, la version 6.5 est antérieure à la 6.12.4 http://www8.garmin.com/support/mappingsw.jsp

Sait-on jamais...

En ce qui me concerne j'ai un pb avec les TYP de pgsmi (1.6 et 2.6). L'apparence est normale sur Mapsource, identique à celle visible sur le site. Mais lorsque j'exporte les cartes TOPO vers mon LegendCx (en même temps que des cartes Metroguide), les couleurs sont celles pas défaut uniquement pour les fonds Topo, avec les fond Metroguide ça fonctionne...

Est-ce quelqu'un a déjà rencontré ce soucis?

En tout cas félicitaions pour tout votre travail et votre vigueur.

Palm Tungsten T
eTrex Legend Cx
Royaltek BT-3000

Edited by - NicNoc34 on 07/20/2007 16:50:19

Benbreizh

12 Posts

Posted - 07/20/2007 : 17:40:04

Pour cgsmapper c'est ok il est au bonne endroit, vu qu'il me recreee et qu'il se lance correctement, mais effectivement mon mapsource est un 6.5 donc je fais une mise a jour et je vois ca.

Benbreizh

12 Posts

Posted - 07/20/2007 : 17:46:46

Merci c'etait juste la mise a jour a faire.
J'ai demarre juste apres et commme par miracle j'avais directement les cartes modifiees ca change.
Merci pour l'aide

Benbreizh

12 Posts

Posted - 07/20/2007 : 18:25:34

Premier transfert sur le gps ca marche nickel, plus qu'a l'essayer demain sur le terrain.

gpsmi

313 Posts

Posted - 07/20/2007 : 19:23:32

Super Benbreizh, tiens-nous au courant.

Bravo NicNoc34, comme quoi la fraicheur sur un sujet, c'est quelquefois bienvenu. Et merci pour tes compliments.
Bizarre néanmoins que tes cartes TOPO ne prennent pas en compte leur TYP. As-tu bien mis un TYP (même s'ils sont identiques) pour chaque TOPO, avec un nom différent ?

Edited by - gpsmi on 07/20/2007 19:26:23

NicNoc34

France
19 Posts

Posted - 07/20/2007 : 20:19:36

Content pour toi Benbreizh, j'ai eu le même problème hier soir il m'a fallu près d'une heure pour trouver!!!

Gpsmi, merci pour ta réponse.
Si j'ai bien compris il faut que chaque TYP de chaque famille de carte soit différent. Pour info (pour \MGEURO7: MGEU7.TYP; pour \France Topo 1 Alpes: TOPA_1-6.TYP; pour \France Topo 3 Provence Côte d'Azur Méditerranée: TOPC_1-6.TYP) malheureusement cela n'a rien donné. Cela vient peut-être de mon modèle de GPS (Legend Cx)...

Toute proposition reste bonne à donner!

Palm Tungsten T
eTrex Legend Cx
Royaltek BT-3000

Benbreizh

12 Posts

Posted - 07/21/2007 : 02:35:39

Non, la version 2.6 de gpsmi fonctionne sur le legend cx, vu que j'ai le meme gps.
Pas teste la 1.6

tresorier

11 Posts

Posted - 07/21/2007 : 19:00:33

Bonjour

Ce forum est tellement vivant que je ne retrouvais déja plus ma question !
Merci à Cypherman et gpsmi pour vos réponses.
J'ai suivi vos conseils et voici les résultats :
J'ai bien utilisé Mapsettoolkit et fait un edit de chaque TYP dans chacun de mes topos. Il y a donc un TYP avec les bons codes dans chaque family.
Dans Mapsource, pas de souci, les couleurs sont bien prises en compte.
Mais quand j'envoie dans le GPS (60CSx), voici les essais que j'ai faits :
Envoi cartes Jura seules -> Affichage dans le GPS avec les nouvelles couleurs.
Envoi cartes Suisse seules-> Affichage dans le GPS avec les nouvelles couleurs.
Envoi cartes Jura et Suisse -> Affichage seulement des cartes du Jura modifiées. Les cartes Suisse restent d'origine.

Donc ça ne fonctionne pas. Ce qui semble normal avec ce que je comprends puisque 2 topos avec des TDB différents ont des TYP différents. Les cartes Suisse ne peuvent donc s'afficher avec un TYP ayant le TDB du Jura. Est-ce juste ?
Maintenant pourquoi le GPS a choisi le Jura plutot que la Suisse ? Mystère.

Quelle est donc la solution avec Mapsource ? Est-ce au moins possible ?

Avec Mapsettoolkit, on peut faire une compil des 2 topos et faire un mapset unique avec un nouveau TDB et un TYP adapté, mais je voulais éviter cette solution pour l'instant (très long la compil).

Enfin, dernière question :
Si je veux des couleurs différentes entre le Jura et la Suisse, comment faire ? Même avec une compil, je ne vois pas de solution !

Désolé pour toutes ces questions, mais j'espère que ça interessera beaucoup d'utilisateurs.

Merci encore

gpsmi

313 Posts

Posted - 07/21/2007 : 19:49:43

Ce qui est sûr, c'est ce que j'ai sous les yeux et qui marche :
- MetroGuide avec son TYP gps_mi v1-1
- Topo 3 avec le TYP 2.6
- et Topo 1 avec le TYP 1.6

Le FID est spécifique à chaque famille. Le CodeProduct est égal à 1 pour les 3 produits (produits Garmin)

J'ai un fichier PERSO1.TYP pour le Topo 1, PERSO3.TYP pour le topo 3 et enfin un fichier PERSO91.TYP pour MetroGuide.

J'ai choisi de placer chaque fichier dans son répertoire spécifique (chaque chose à sa place)

Ca t'aide ?

Edited by - gpsmi on 07/21/2007 19:59:33

newton_

434 Posts

Posted - 07/21/2007 : 19:58:30

Non ! Je ne comprends toujours pas ...
en fait perso3 c'est perso1 que tu reproduis 3 fois ...
C'est çà ?

gpsmi

313 Posts

Posted - 07/21/2007 : 20:01:22

Pourrais-tu prendre le relais ? Je m'en vais manger au resto en bord de mer. J'ai parfaitement localisé l'endroit avant d'y aller

newton_

434 Posts

Posted - 07/21/2007 : 20:08:52

En......foiré !
Et en plus bord de mer !
Désolé je dois nettoyer devant ma porte les détritus
de la journée ..."peuchère!"

En ce moment sous marin , cap droit devant unwiz...
En tous cas çà y va çà y va ,bravo les gars

gpsmi

313 Posts

Posted - 07/21/2007 : 20:13:17

Je te l'avoue, j'étais un peu en manque de poésie depuis que tu fais du sous-l'eau

tresorier

11 Posts

Posted - 07/21/2007 : 20:50:41

gpsmi

Tu as bien raison de ne surtout pas manquer un bon resto !!

Mais j'ai bien fait comme tu le dit.
J'ai pris v2.6.typ que j'ai mis dans chaque répertoire et que j'ai traité avec mapsettoolkit (edit et la suite...).
Donc j'ai le même fichier d'origne retraité avec les bons FID dans chaque répertoire.
Le product code est resté à 1 (sauf si mapsettoolkit le modifie).
Au fait, avec quel fichier peut-on lire un TYP ?

Voilà où j'en suis pour l'instant.

Newton, avec ta rigueur d'analyse, tu as surement une petite idée !!!

Si je pouvais m'en sortir avant demain après midi, ce serait bien, puisque je pars justement dans le Jura pour un bon moment pour faire de la rando et du VTT (c'est même le paradis du VTT !!!).

Bon resto gpsmi !

michel40

8 Posts

Posted - 07/21/2007 : 23:56:53

@ tresorier

As-tu bien donné un nom différent à tes deux TYP ?

@ gpsmi

Merci pour ta réponse concernant l'ordre d'apparition des chemins et sentiers dans TOPO 2 : cela vient bien de la carte alors...

gpsmi

313 Posts

Posted - 07/22/2007 : 09:34:33

@ tresorier, c'est un peu dur ce matin mais voila de l'info :

=====================
Que fait MapsetToolkit (liste non exhaustive de ses fonctionnalités) ?

Dans le répertoire de cartes (Mapset directory), il crée et place :
- le TYP (compilé) qu'il renomme (en utilisant le Mapset name) (il a demandé à cgpsmapper de compiler le fichier texte de personnalisation 'cust_topo_gpsmi_v2-6.txt') et éventuellement adapte au TDB
- le TDB qu'il renomme (en utilisant le Mapset name)
- la Basemap qu'il renomme (en utilisant le Mapset name) et augmente (car il utilise l'option pv. L'option pvx de cgpsmapper fait un fichier basemap (nécessaire à MapSource) plus petit car il le met presque vide)
- le fichier .reg (qui précise la modification faite dans la base de registre)

Dans la base de registre, il crée une Family et y précise :
- ID
- TYP (nom et chemin)
- indique les chemins pour BMAP, LOC et TDB

Extrait d'un fichier-exemple-simplifié du Registre (xxxx.reg)
- pour un Mapset directory : France Topo 3 Provence Côte d'Azur Méditerranée
- pour un mapset name : France Topo 3
- pour un TYP dont le FID est 13

[HKEY_LOCAL_MACHINE\SOFTWARE\Garmin\MapSource\Families\France Topo 3]
"ID"=hex:0d,00
"TYP"="C:\\Garmin\\France Topo 3 Provence Côte d'Azur Méditerranée\\PERSO3.TYP"

[HKEY_LOCAL_MACHINE\SOFTWARE\Garmin\MapSource\Families\France Topo 3\1]
"LOC"="C:\\Garmin\\France Topo 3 Provence Côte d'Azur Méditerranée\\"
"BMAP"="C:\\Garmin\\France Topo 3 Provence Côte d'Azur Méditerranée\\France Topo 3.img"
"TDB"="C:\\Garmin\\France Topo 3 Provence Côte d'Azur Méditerranée\\France Topo 3.tdb"

Notez que dans cet exemple, l'ID est égal à 0D (hexa) --> 13 (decimal)

Vérifie (si ce n'est pas déjà fait) :
- les noms donnés
- ton Registre
- les FID (qui doivent être différents)

Dans mapsource, il installe :
- le mapset automatiquement (si coché)

Sur ton GPS, pense à l'éteindre éventuellement après chargement des cartes et à ne lui faire afficher qu'une seule carte à la fois ...

Edited by - gpsmi on 07/22/2007 11:57:09

michel40

8 Posts

Posted - 07/22/2007 : 11:30:06

@ tresorier

Tu as dit
<<Les cartes Suisse ne peuvent donc s'afficher avec un TYP ayant le TDB du Jura. >>
Oui ça c'est normal avec tes réglages , car, avec MapSetToolKit , tu as édité tes TYP et donc ton TYP Jura possède maintenant le FID et le Product Code de ton Topo Jura et ton Typ Suisse possède ceux de ton Topo Suisse.

Mais si tu as mis le même nom à tes deux Typ, Mapsource lors de l'envoi (ou peut-être ton GPS, je ne sais pas trop ...) se mélange les pinceaux et donc cela fonctionne pour le premier (Jura ) mais pas pour le second (le second ne peut pas utiliser le TYP du premier - pas le même FID - et Mapsource n'a peut-être pas envoyé le deuxième TYP, vu qu'il a le même nom que le premier, il pense l'avoir dèjà envoyé ...en effet Mapsource ne tient pas compte du FID mais uniquement du nom du TYP)
Pourquoi Jura en premier ? Je ne sais pas ...Ordre alphabétique ...???...

tresorier

11 Posts

Posted - 07/22/2007 : 15:33:54

Merci gpsmi et Michel40 de vos interventions.

Je vais compléter avec les questions posées :
Au départ, j'ai pris le fichier v2.6.txt avec Product code à 1 et FID à 13 (je n'ai rien changé sur ces 2 codes), que j'ai mis dans chaque répertoire des topos.
Après avoir passé mes topos en family, avec Mapsettoolkit, j'ai donc fait un edit de chacun des TYP.
Ce qui donne dans le registre :
Pour le topo Suisse West :
Suisse West -> Family 151
ID 97 00 (Soit 151 en décimal)
TYP = C:\Garmin\TOPO Swiss West\V2-6.TYP

Edit me donne :
Mapset name : Topo Swiss West
Reg mapset name : FAMILY_151
Product code : 1931
Family ID : 151
TYP files : C:\Garmin\TOPO Swiss West\V2-6.TYP

Pour le topo Jura :
ID 04 00 (Soit 4 en décimal ??? bizarre)
TYP = C:\Garmin\France Topo 6 Alsace Lorraine - Vosges Jura\V2-6.typ

Edit me donne :
Mapset name : Topo 6 Alsace Lorraine - Vosges Jura
Reg mapset name : FAMILY_772
Product code : 2111
Family ID : 772
TYP files : C:\Garmin\France Topo 6 Alsace Lorraine - Vosges Jura\V2-6.typ

J'ai aussi le topo Bourgogne :
ID 05 03 (Soit 5 en décimal ??? bizarre)
TYP = C:\Garmin\France Topo 8 Bourgogne\V2-6.typ

Edit me donne :
Mapset name : Topo 8 Bourgogne - Centre
Reg mapset name : FAMILY_773
Product code : 1773
Family ID : 773
TYP files : C:\Garmin\France Topo 8 Bourgogne\V2-6.typ

Enfin pour Mapsource :
ID 91 03 (Soit 145 en décimal)
TYP = C:\Garmin\MGEU8\V2-6.TYP

Edit me donne :
Mapset name : MetroGuide Europe v8
Reg mapset name : MetroGuide Europe v8
Product code : 1
Family ID : 145
TYP files : C:\Garmin\France Topo 8 Bourgogne\V2-6.typ

Voila les infos.
Il me semble bien que les problèmes viennent de tous ces codes, mais pas moyen d'en sortir.

A suivre

gpsmi

313 Posts

Posted - 07/22/2007 : 16:41:10

Donne un nom différent aux fichiers TYP afin que l'EDIT de MapsetTooKit t'indique :

- pour Topo Swiss West :
TYP files : C:\Garmin\TOPO Swiss West\SWISS.TYP

- pour Topo 6 Alsace Lorraine - Vosges Jura
TYP = C:\Garmin\France Topo 6 Alsace Lorraine - Vosges Jura\ALSACE.typ

- pour Topo 8 Bourgogne - Centre
TYP files : C:\Garmin\France Topo 8 Bourgogne\BOURGO.typ

- pour MetroGuide Europe v8
TYP files : C:\Garmin\France Topo 8 Bourgogne\MGEU8.typ

----------------------------------
1) Tu pars du même fichier texte et tu compiles avec les commandes dans cgpsmapper :
cGPSmapper typ cust_topo_gpsmi_v2-6.txt swiss.typ
cGPSmapper typ cust_topo_gpsmi_v2-6.txt alsace.typ
...

2) Tu regardes que chaque fichier TYP est dans le bon répertoire

3) Un petit coup d'EDIT et sa suite

Et roule !!!

Edited by - gpsmi on 07/22/2007 16:47:20

tresorier

11 Posts

Posted - 07/22/2007 : 17:57:34

Ca y est, ça marche !!!

Il fallait bien un nom différent pour chaque TYP.
Maintenant, je pense qu'en faisant varier les paramètres d'un TYP, j'aurai d'autres couleurs sur la carte en question.
Mon idée de départ était d'avoir des couleurs différentes entre les cartes du Jura et celles de la Suisse sur le GPS.

Merci à gpsmi, michel40, et aussi à tous les autres sans quoi rien ne serait possible.
Le Mapsettoolkit de Cypherman est incontournable.
Les avancées de Newton, et dernièrement Cret, nous ouvrent plein de possibilités.

Maintenant, je pars mardi passer quelques semaines dans le Jura pour tester toutes ces cartes et surtout profiter des payasages en rando et en VTT.
A bientot

gpsmi

313 Posts

Posted - 07/22/2007 : 18:47:25

J'attends avec impatience le petit compte-rendu de voyage avec ton GPS fraichement typé. Histoires drôles possibles ...

tresorier

11 Posts

Posted - 07/22/2007 : 19:13:51

Encore un problème !

Je vais y arriver oubien !!!

Pour les TYP différents, c'est OK. Les couleurs changent quand je passe la frontière.
J'ai voulu envoyer un maximum de cartes (323 Mo) sur le GPS qui contient une carte 1 Go.
Le message de mapsource en fin de transfert est curieux :
"La taille de l'ensemble des cartes est 323,8 Mo mais la destination ne dispose que de 966,8 Mo. Choisissez moins de cartes et réessayez."

J'ai réessayé en réduisant, mais toujours le même message.
J'avais fait tous mes essais avec 40 Mo environ.

A suivre

jlflhw

France
15 Posts

Posted - 07/23/2007 : 21:20:16

Pour trésorier, il est probable qu'une ou plusieurs des dalles (cartes, fichiers .img) que tu transfère soit corrompue. il faut par des transferts successifs de petit nombre de cartes trouver le(s) fichier(s) corrompu(s) et ne pas les transférer à la fin.

HX4700 - MN6.2 + Qstarz 818
60CSX

Benbreizh

12 Posts

Posted - 07/24/2007 : 00:22:06

J'ai ete roule avec mon fond modifie.
Le moins qu'on puisse dire c'est que ca change la vie, on trouve tout de suite les chemins, et on hesite plus entre un chemin et une courbe de niveau.

dodoche

France
30 Posts

Posted - 07/24/2007 : 18:05:04

Bonjour,

J'utilise ces fichiers TYP sur une carte Perso ou j'ajoute les sentiers autour de chez moi au fur et à mesure mais je voulais savoir si on peut ajouter un type spécial (type de sentier hors-sentier comme sur les cartes IGN) et ainsi voir la différence entre les sentiers classiques et les sentiers hors-sentiers ?

Merci de votre aide.

cricri31

France
58 Posts

Posted - 07/24/2007 : 20:08:10

@dodoche

oui sur une carte perso tu peux créer un type de ligne nouveau dans gpsmapedit, et donc lui créer un style dans ton TYP ;)

valable aussi pour les polygones.

dodoche

France
30 Posts

Posted - 07/25/2007 : 08:05:01

Le type "Trail" est 0x0016, puis-je utiliser le type 0x0017, sera-t-il routable ? Enfin puis-je modifier le label afin de mettre "hors-sentier" ?

Merci pour ces infos

cricri31

France
58 Posts

Posted - 07/25/2007 : 09:57:26

il faut que tu fasses des tests, je n'ai pas conservé mes tests perso qui datent un peu :o)
garmin n'utilise pas tous les types de lignes possibles en hexa, de mémoire y'en à au moins une dizaine de dispos,
- dans gpsmapedit tu affectes un type de ligne en hexa (le 0x17 à l'air utilisable, je viens de tester rapidement), à l'écran tu le verra en pointillé rouge noté unknow
- dans ton typ, tu définis son aspect (pointillé de l'épaisseur et de la couleur qui te plait), et tu définis ton "label"

à l'utilisation sous MAPSOURCE (et dans ton GPS) avec ton TYP, tu aura à l'écran le résultat désiré ;o)

pour ce qui est du coté routable, je n'en ai aucunne idée, je n'utilise pas du tout ces fonctionnalités, ça mérite un test rapide ;o)

dodoche

France
30 Posts

Posted - 07/25/2007 : 16:01:08

Ok merci, je vais tester tout cela.. merci beaucoup

je vous tiens au courant au cas où des gens veuillent utiliser ces types de traits supplémentaires.

cypresssoad

59 Posts

Posted - 07/29/2007 : 00:28:09

salut a tous , je suis en vacance , je vais pouvoir un peu m'y remettre!! héhé! alors Newton tu en es où???
GPSMI je teste tes TYPs en ce moment ,ils sont niquel je te ferai un petit bilan des que j'aurai le temps.

suscrofa

39 Posts

Posted - 07/29/2007 : 09:10:17

J'avias signale a Garmin l'incoherence de l'affichage entre le PC et le GPS sans compter le caractere rustique et non pratique des affichages. Pas de reponse !
A notez que gpsmaedit aussi affiche differement. Tout cela rend tres penible la mise au point de carte. Ces fichiers TYP facilite la vie mais une homogeneisation au niveau des diferents systeme serait un plus ! S'aligner sur un standard comme les cartes militaires OTAN/US serait universel par ex.

cytochrome

France
132 Posts

Posted - 07/29/2007 : 10:39:27

Ce serait bien dommage que Garmin aligne l'affichage dans Mapsource sur celui dans les GPS. Car il y a des GPS Garmin avec un très petit écran et des possibilités fort réduites, ce serait une vrai régression. Car le plus petit commun dénominateur dans cette histoire est le GPS.

Francis

NicNoc34

France
19 Posts

Posted - 07/29/2007 : 11:08:06

quote:

Originally posted by gpsmi

Que fait MapsetToolkit (liste non exhaustive de ses fonctionnalités) ?
(...)
Extrait d'un fichier-exemple-simplifié du Registre (xxxx.reg)
- pour un Mapset directory : France Topo 3 Provence Côte d'Azur Méditerranée
- pour un mapset name : France Topo 3
- pour un TYP dont le FID est 13

[HKEY_LOCAL_MACHINE\SOFTWARE\Garmin\MapSource\Families\France Topo 3]
"ID"=hex:0d,00
"TYP"="C:\\Garmin\\France Topo 3 Provence Côte d'Azur Méditerranée\\PERSO3.TYP"

[HKEY_LOCAL_MACHINE\SOFTWARE\Garmin\MapSource\Families\France Topo 3\1]
"LOC"="C:\\Garmin\\France Topo 3 Provence Côte d'Azur Méditerranée\\"
"BMAP"="C:\\Garmin\\France Topo 3 Provence Côte d'Azur Méditerranée\\France Topo 3.img"
"TDB"="C:\\Garmin\\France Topo 3 Provence Côte d'Azur Méditerranée\\France Topo 3.tdb"

Notez que dans cet exemple, l'ID est égal à 0D (hexa) --> 13 (decimal)

Vérifie (si ce n'est pas déjà fait) :
- les noms donnés
- ton Registre
- les FID (qui doivent être différents)
(...)

Désolé de casser un peu le fil mais j'ai été absent quelques jours.
Retour de vacances et j'ai toujours le même pb avec les TYP qui ne s'affichent pas avec les cartes TOPO, mais sur le GPS uniquement (fonctionnent sur Mapsource).

En reprenant une explication de gpsmi (ci-dessus) je constate que j'ai une petite différence avec lui pour le même Topo3 (PACA).
Mon FID est 0 (décimal, vu avec EDIT de MapSetToolKit) et 00 00(hexadecimal, vu dans regedit).

J'ai tenté de modifier la valeur [HKEY_LOCAL_MACHINE\SOFTWARE\Garmin\MapSource\Families\France Topo 3]
"ID" manuellement avec Regedit. A ce moment là, MapSetToolKit affiche:
- dans la fenêtre Uninstall Mapset: Families\France Topo 3 Provence Côte d'Azur Méditerranée-(FID 13) (CODE 2081)
- en cliquant sur EDIT: Product code:2081 Family ID:0
Je choisit mon TYP file, puis APPLY, je clique sur OUI.

Dans Mapsource, le TYP ne s'affiche même plus, avec Topo3... Et pas plus sur le GPS...
En repassant la clé registre [HKEY_LOCAL_MACHINE\SOFTWARE\Garmin\MapSource\Families\France Topo 3]
"ID" en 00 00, Je récupère les bonnes couleurs sur Mapsource mais rien sur le GPS, du moins les couleurs par défaut

Si quelqu'un a une idée

Palm Tungsten T
eTrex Legend Cx
Royaltek BT-3000

Edited by - NicNoc34 on 07/29/2007 11:15:05

michel40

8 Posts

Posted - 07/30/2007 : 00:06:36

@NicNoc34

J'ai déjà eu le problème avec une carte (en Families) qui avait un FID égal à zéro : cela ne fonctionnait pas avec le GPS.
Il faut donc changer ce Fid par un autre nombre, mais le changer dans la base de registre ne sert à rien ; le FID est codé dans le fichier TDB et la base de registre ne fait que reprendre la valeur du FID stockée dans ce TDB.(MapSetToolKit lui aussi va chercher le FID dans ton TDB , c'est pour cela qu'il continue à indiquer 0 dans ton cas)

Il faut donc soit recompiler le TDB avec MapSetToolKit soit changer directement le FID dans le TDB avec un éditeur hexadécimal (il est noté sur deux octets à l'offset 005 et 006 , en hexadécimal.Par exemple pour 131 il faut mettre 83 00 ).

Ensuite il faut modifier la valeur dans la base de registre puis dans le TYP (avec MapSetToolKit)

Cela explique tes problèmes: quand tu mets 13 dans regedit , Mapsource ainsi que ton GPS ne fonctionnent plus correctement car cela ne correspond pas au vrai FID de ton TDB et quand tu mets 0 , ton FID correspond bien , Mapsource marche bien mais pas ton GPS (qui ne veut pas d'un FID égal à 0).

jld272

442 Posts

Posted - 07/30/2007 : 09:57:43

hello les amis, je viens de revenir d'un periple de 15 jours dans le sud ou j'ai utilise a fond les typ.
En conclusion:
_j'hesite encore pour le fond de carte, (blanc ou ocre)
_les forets sont mieux en couleurs vert unis.
_les cemin doivent imperativement etre dessines en double traits pointilles noir sans couleur milieu(= = =) pour les distinguer des routes et leur donner du relief.
_les sentiers eux me posent probleme car en pointilles on ne les distingue pas des des chemins, en trait uni, ou double trait marron-orange comme l'avait fait gpsmi, on les confond avec les lignes de niveaux meme s'ils ne sont pas de la meme couleurs.
l'ideal aurait ete de les faire en double trait plus fin que les chemin mais la je ne sais pas faire.
jld272

TTOne v1 Version 6.56
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

NicNoc34

France
19 Posts

Posted - 07/30/2007 : 10:23:54

@michel40

Merci pout ton explication, cela me semble très cohérent. J'ai cependant un petit soucis technique. Comme je n'arrive pas à compiler mon fichier product.TDB avec MapSetToolKit et un FID différent j'ai essayé la méthode avec l'éditeur héxadécimal est là je ne trouve pas de code 00 00 aux lignes 005 et 006, comme tu me l'indiquais.

Aurais-tu un indice pour repérer où se trouve(nt) le(s) FID(s)?
Merci encore.

Palm Tungsten T
eTrex Legend Cx
Royaltek BT-3000

Edited by - NicNoc34 on 07/30/2007 13:33:20

michel40

8 Posts

Posted - 07/30/2007 : 11:14:22

@ NicNoc34

Sur ton image , je lis 00 00 aux offsets 005 et 006 . Je te les ai entourés sur cette image. http://micheltrey.free.fr/hexa1.JPG
Si tu veux mettre un FID de 131 (par exemple), sachant que 131 s'écrit 00 83 en hexa, tu dois marquer 83 00 (il faut inverser les octets, donc c'est bien 83 à l'offset 005 et 00 à l'offset 006 )

D'autre part, aux offsets 003 et 004 , on lit 21 08 ce qui donne 08 21 (en hexa)après inversion et cela fait bien 2081 (en décimal)qui est ton Product Code.

NicNoc34

France
19 Posts

Posted - 07/30/2007 : 13:27:29

@ michel40

CHAPEAU BAS MONSIEUR

N'étant pas habitué aux éditeurs hexadécimaux, j'avais confondu Offset et numéro de ligne.
Grâce à ta très bonne explication, tout fonctionne ENFIN.
Je vois le TYP de gpsmi sur mon GPS: c'est magnifique.

Petite précision cependant qui pourrait servir à d'autres. Une fois toute la manip' précédente éxécutée et de retour dans Mapsource, les cartes Topo apparaissent bien avec les nouvelles couleurs. Cependant au moment de transférer les cartes vers le GPS, une erreur interne de Mapsource apparait. En gros cela dit que Mapsource n'arrive pas à trouver le fichier TYP à C:\Garmin\France Topo 3 Provence Ctte d'Azur Miditerranie\paca.TYP
Apparemment il s'agit d'un problème de caractères ASCII mal pris en charge par MapSetToolkit ou cgpsmapper car il y a une erreur dans l'adresse de destination au niveau du ( ô ) de Côte et du ( é ) de Méditerranée. Pour résourdre ce pb, j'ai désinstallé France Topo 3, puis réinstallé dans un répertoire différent (c:\Garmin\PACA).
Puis de nouveau la procédure décrite précédemment et là ça fonctionne pour de bon

Au risque de me répéter, merci encore à vous tous michel40, gpsmi et tous ceux qui font avancer le schmilblick!

Palm Tungsten T
eTrex Legend Cx
Royaltek BT-3000

Lino de Martin

France
37 Posts

Posted - 08/03/2007 : 10:31:01

Merci à tous pour ce post qui m'aura permis rapidement de modifier les couleurs de Mapsource et de la carto dans le GPS.
Tout particulièrement à GPSMI car j'utilise ses TYP 1.6/2.6 et Cypherman pour son très pratique MapSetToolKit.

J'ai suivi les instructions pour avoir un nouveau *.TDB qui me permet d'utiliser différents *.TYP. Car j'ai plusieurs fichiers TYP que je copie et renomme en adéquation avec le nom de fichier inscrit dans l'*.TDB et la BDR. Comme je ne voulais pas dupliquer les répertoires des cartes topos source, je mets tous le monde dans le même répertoire de base vu que cela ne modifit en rien les fichiers *.img et *.tdb d'origine (! à conditipon de prendre un nom de *.TDB différent de celui du répertoire !).

A ce propos si Cypherman ou un autre programmeur veulent réaliser une petite application qui permet de rendre le "renommage" (avec ou sans compilation du TYP) plus pratique (choix dans une liste de txt/typ vers un "target name" issu du TDB/BDR choisi), je l'utiliserais avec plaisir ;-)

Edited by - Lino de Martin on 08/03/2007 10:39:05

cytochrome

France
132 Posts

Posted - 08/03/2007 : 16:02:50

Il faut éviter tout caractère localisé (éèù etc...) dans les TYP et les noms de fichiers

Francis

Edited by - cytochrome on 08/03/2007 16:04:54

gpsmi

313 Posts

Posted - 08/03/2007 : 16:28:34

De retour de vacances, par rapport à ma sensibilité et à ce que j'ai pû voir sur mon GPS :

- J'ai (re)travaillé le contraste des voies de communication par une adaptation des couleurs des bordures et des intérieurs. Vous savez toute l'importance que j'accorde à ces "objets". L'autoroute se distingue mieux maintenant des routes nationales qui elles-mêmes apparaissent sans ambiguïté en agglomération par rapport à des départementales. Cela se voit bien sur l'image de dessous.

Oui, je l'avoue, il m'arrive de rouler en voiture avec une GPSTopo sur mon GPS branché sur la prise allume-cigare. Un léger rétro-éclairage et basta. On a intérêt à faire gaffe mais c'est le bonheur pour trouver un petit chemin lors d'une pause ou bien tout simplement découvrir un peu plus profondément un coin d'une région. Vous remarquerez que les bordures des autoroutes et routes nationales sautent aux yeux quand l'angle d'incidence n'est pas au top, ce qui arrive quand on s'avachit dans son fauteuil ...

- Restent les pistes cyclables pour lesquelles je n'arrive curieusement pas à trouver une symbolique, un comble pour un grand pédaleur ..., n'est-ce pas _newton ?

- Le mot "pylône" est remplacé par "point haut" pour s'adapter à la plupart des situations. De même,"sport" est remplacé par "terrain" mais vous noterez qu'il a été mis en commentaires car il ne s'affiche jamais chez moi !

- les points représentant les ponts (0x6401) évoluent un peu (moins haut, plus large) mais ils restent toujours bien visibles en jaune pour se démarquer des tunnels (0x6413) qui eux, sont dessinés par défaut en gris, plus hauts et moins larges.

- Le point 0x0c (City12 - Small Town, référencé "Unclasified Obstruction" dans GPSTopo) passe de jaune à rouge foncé (plus éloquent) pour éviter la confusion avec les ponts jaunes. Il reste toujours entouré de blanc pour bien se distinguer des maisons. Le point 0x64 (Man-made place) ne change pas et reste en rose clair pour ne pas trop s'imposer et montrer qu'il y a forcément moins de monde !

- Le point représentant les lieux de culte (0x6404) devient plus transparent (au centre du cercle bas) pour laisser la place à la construction ou au point haut (point orange) fréquemment repéré au même endroit (le clocher des églises)

- Les aéroports avaient été oubliés dans la version 1.7. Ils apparaissaient par défaut trop sombres (voire inquiétants pour les angoissés). Ils ont donc été éclaircis.

- La transition entre les zones. Prenons un exemple : un sentier cheminant dans la broussaille continue en traversant une forêt. Banal, me direz-vous !

1) D'une part, le passage d'une zone à l'autre n'est pas marqué d'un trait sur le terrain
2) D'autre part, la forêt n'est pas forcement LA forêt idéale composée uniquement de bels arbres. La broussaille va y pousser mais si on sait qu'une espèce va à la longue dominer (la nature est impitoyable)

Partant de la réalité, j'ai recomposé la zone à micro-motif de la forêt en y incluant de la broussaille. Voila ce que ça donne :

et un zoom pour mieux voir

La forêt occupe maintenant mieux l'espace qui lui est réservée dans MapSource (et sur le GPS), les limites sont franches car la zone est bien remplie :

Voila, c'était juste pour causer
Et si ça vous intéresse, voici la version 1.8 !

Ah, j'allais oublier. En face de Chamonix, en prenant le téléphérique du Brevent, un gars m'interpelle dans la télécabine : "Alors,il marche bien le GPS". Il sort de sa poche un GPSMAP 60CSx. "Super ces engins, on ne s'énerve plus le poil des jambes en montagne ...". En fait, je suis tombé sur un couple de québécois à la recherche de caches les plus hautes d'Europe. Madame était aussi équipée de son GPS, un 76CS, plus rapide pour le guidage routier (plus efficace de trouver sa route en voiture autour du Mont-Blanc) ... J'espère qu'ils se reconnaîtront et qu'ils pourront répondre dans ce forum qu'ils connaisaient déjà. Ils savent que je suis gpsmi (je me suis présenté comme ça !). Leurs topos du Québec (au 1/20000°) ne laissent pas apparaître les maisons, d'où une sensibilisation (sur les TYPs), pour leur plus grand bénéfice, bien sûr ...
C'est ce qu'on appelle le "démarchage de proximité"

A noter également qu'au salon du 4X4 de Val d'Isère, uniquement un stand GPS Magellan

Edited by - gpsmi on 08/03/2007 19:50:32

newton_

434 Posts

Posted - 08/03/2007 : 23:59:46

Dans ce vaste océan où se baignent mes nuits ...
Je sors le Périscope le temps d'un instant ,
Au loin se détache la silhouette d'un Titan ,
C'est encore ce vainqueur , ce TYP , GPSMI !!!

BRAVISSIMO !!!!

lejeff

101 Posts

Posted - 08/04/2007 : 07:32:20

@ gpsmi

Très lisible, bravo

Juste un petit détail qui cloche :
les axes des cours cours d'eau apparaissent sur le dessin du cours d'eau (on le voit très bien sur ton exemple au début de ton post), on retrouve également ce phénomène sur les lacs. Surement lié à l'ordre d'affichage ou à une transparence du bleu utilisé, mais bon c'est comme on dit du "nice to have", pas vraiment fondamental.

En ce qui concerne les "canalisations" je les trouve personnellement un peu trop visibles, vu que je suis dans les pyrénées et qu'il y en a beaucoup on se retrouve parfois avec une véritable toile d'araignée qui gène un peu.
Je vais essayer de customiser ton TYP pour éliminer cet effet qui est selon moi peu utile car beaucoup de celles ci sont souterraines

Encore bravo

A+

Edited by - lejeff on 08/04/2007 07:46:35

gpsmi

313 Posts

Posted - 08/04/2007 : 12:25:36

Bon, c'est vrai que tout le monde ne pratique pas la pêche à la ligne ou le canoë sur les cours d'eau. Jusqu'à présent, dans les TYPs que je vous ai proposés, le sens du courant apparaîssait et ça pouvait permettre de prévoir ... pour ne pas ramer inconsidérément par exemple

A la demande (générale ?) et pour éviter d'avoir des ruisseaux (Type=0x18) qui apparaissent sur le dessin du cours d'eau (en fait les zones de lacs de type 0X3f, 0X40 et 0X41) ou sur les lacs, une solution consiste à les faire de la même couleur que les lacs.

Le problème, c'est que ces ruisseaux n'apparaissent plus trés bien. Qu'à cela ne tienne, on les élargit jusqu'à bien les voir et on laisse par défaut la couleur des lacs, ce qui allège d'autant les infos à traiter par le GPS.

Ce qui donne :

; Water - Stream

[_line]

Type=0x18

String1=0x01,ruisseau

LineWidth=2

BorderWidth=0

Xpm="0 0 1 0"

"# c #66ccff"

[end]

-----------------------------------
Pour les rus, cela me paraît moins gênant mais le traitement peut être identique.

------

Rappel du code

; Water - Intermittent stream/ditch

[_line]

Type=0x26

;UseOrientation=Y ;mieux sans

Xpm="32 2 2 1"

"# c #66ccff"

"  c none"

"####    ####    ####    ####    "

"####    ####    ####    ####    "

;12345678901234567890123456789012

String1=0x01,ru

[end]

Un petit coup pour les rivières :

; Water - River

[_line]

Type=0x1f

String1=0x01,rivière

LineWidth=3

BorderWidth=0

Xpm="0 0 1 0"

"# c #66ccff"

[end]

Version 1.8c (sans le sens des courants d'eau) !

Ca donne envie d'aller se baigner, attention de ne pas mettre à l'eau votre GPS

Edited by - gpsmi on 08/05/2007 06:26:20

woum17

3 Posts

Posted - 08/04/2007 : 14:56:45

Bonjour à tous et merci pour cet excellent forum.

Je suis nouveau possesseur d'un 60CSX et je voudrai utiliser les fichiers .typ pour modifier la cartographie éxistante. J'ai tout essayé mais je n'y arrive pas je fais donc appel à vous :

J'ai bien lu tous les messages et suivi les tuto mais rien n'y fait je n'y arrive pas... Je récupère un fichier .typ de gpsmi et après je suis la procédure du blog de cri-cri.
Problème : Quand je vais dans regedit dans le dossier families je n'ai pas de sossier nommés FAMILY_XXX mais j'ai des dossiers avec les noms de mes topos. J'ai crée la clé comme indiqué dans ce dossier en pointant un fichier .typ mais quand je lance Mapsource rien ne change... J'ai essayé de renommer les dossiers de la forme FAMILY_xxx mais ça ne fonctionne pas nom plus...
Il y a une autre différence par rapport au tutoriel : dans le dossier FAMILY je devrai avoir 5 clés d'près le blog mais je n'en ai qu'une et un autre dossier "1" qui lui en contient 4, j'ai crée la clé dans ces 2 dossiers mais rien non plus...

Est-ce que quelqu'un peut venir à mon secours?

Merci

Woum

michel40

8 Posts

Posted - 08/04/2007 : 16:34:13

@ woum17

Dans la base de registre,le nom exact des clés dont tu parles n'a pas d'importance : cela peut-être Families_xxx ou bien France Topo 2 Pyrénées par exemple...
Il doit y avoir au moins une valeur qui se nomme ID , de type REG_BINARY et qui indique le FID de ta cartographie.
A cet endroit là tu peux rajouter une valeur nommée TYP , de type REG_SZ et qui indique le chemin de ton fichier typ.
Exemple http://micheltrey.free.fr/regedit.jpg

Ensuite as-tu une version suffisamment récente de mapsource ? C'est indispensable pour que Mapsource puisse utiser ton Typ (Les 6.12.xx marchent ...Quelle est ta version ?)

gpsmi

313 Posts

Posted - 08/04/2007 : 18:20:00

@ woum17, as-tu pensé à utiliser MapSetToolKit ?

woum17

3 Posts

Posted - 08/04/2007 : 18:47:21

Michel40 : j'ai bien une version de Mapsource en 6.12...
J'ai bien crée le fichier au même endroit que toi j'ai bien une valeur ID, j'ai revérifié le chemin du fichier .typ mais ça ne marche toujours pas, quand je lance Mapsource je n'ai pas de modifications

Gpsmi : Non je n'ai pas utilisé MapSetToolkit car l'autre méthode me paraissait plus simple... Mais je m'y met tout de suite et vous tiens au courant. Il y a un tuto pour l'utilisation de MapSetToolkit?

Merci pour votre aide

Woum

michel40

8 Posts

Posted - 08/04/2007 : 19:46:20

@ woum17

Ta valeur ID est bien différente de 00 00 ? Tu peux vérifier avec MapSetToolKit (ou bien avec un éditeur hexa en lisant les octets 005 et 006 de ton TDB )

woum17

3 Posts

Posted - 08/04/2007 : 20:39:17

C'est bon ça fonctionne avec Mapsettoolkit.
Merci à tous

Woum

newton_

434 Posts

Posted - 08/06/2007 : 02:33:34

@ bebergps
je viens de voir sur la chaine encyclopédia
Tous , je dis bien tous ! les outils microsoft MSN etc
sont , en natif !!! ,des ramification de Carnivore
"mouchard international "
donc pour eux , pare-feu etc transparents !!!!!!!!!!!

cricri31

France
58 Posts

Posted - 08/08/2007 : 12:35:57

bonjour à tous, une question de ma part cette fois ci ;)

savez-vous si le TYP fonctionne dans un Quest ?

d'après mes tests rapides, non :(, mais peut-etre y à t'il une subtilité ?

calone

8 Posts

Posted - 08/09/2007 : 11:49:23

Bonjour,
Je me suis lance dans la creation de TYP, je suis tres content du resultat a un petit detail pres: les intersections de route.

Mes routes ont une bordure noire, elles sont crees avec par example:

[_line]

Type=0x04

string1=Departementale

BorderWidth=1

LineWidth=2

Xpm="0 0 2 0"

"1 c #ffff00"

"2 c #000000"

[end]

Dans MapSource tout se passe bien, par contre sur le GPS, des bordures perpendiculaires aux routes apparaissent, ce qui nuit fortement a la lisibilite.
Une idee pour y remedier ?
Gps:

Mapsource:

benjiv

France
18 Posts

Posted - 08/09/2007 : 13:59:33

Bonjour,

Merci à tout ceux et celles qui ont défriché le terrain pour rendre les cartes sous Mapsource plus lisibles.

Je suis également en train d'élaborer un TYP en partant d'un document réalisé par un des membres. Aussi, je vous communique en retour le TYP :
Le TYP
Le TXT

Exemple de rendu :

Question subsidiaire : comment on fait un screenshot de l'écran de son GPS ?

carrelo3

Switzerland
3 Posts

Posted - 08/09/2007 : 20:46:54

<bonjour,
<il faut télécharger et installer le logiciel ximage depuis le site de garmin
Carrelo3

gpsmi

313 Posts

Posted - 08/14/2007 : 10:46:26

@ calone, bienvenue au club.
Tu dis :" Des bordures perpendiculaires aux routes apparaissent ..."
Je ne vois personnellement pas de solution car l'affichage GPS reste assez basique avec l'utilisation des images XPM. Chaque ligne affichée est en fait un objet qui se dessine en fonction de caractéristiques définies (les bordures entre autres).
Pour contourner le problème, tu fais les bordures noires avec un fond noir ou bien des bordures jaunes avec un fond jaune
Le problème, c'est que des routes noires se voient beaucoup et à l'inverse, le jaune est limité.
Sérieux, une différence peut être trouvée en choisissant d'abord une couleur avec une bonne luminance, renforcée par des bordures plus foncées (ou plus claires d'ailleurs) dans le ton. On voit sur ce modeste échantillon, le contraste des différentes lignes (dessinées en bordure=1, remplissage=2) et ainsi que leurs couleurs dominantes :

--

La bordure des routes se confond avec les sentiers, est-ce gênant ?
--

Bon courage !

Edited by - gpsmi on 08/15/2007 03:21:30

calone

8 Posts

Posted - 08/16/2007 : 00:17:07

J'essaie dans mes TYP d'avoir un rendu proche des cartes IGN, qui elles aussi utilisent des bordures noires. Je trouve cette technique de dessin interressante car cela fait bien resortir les routes.
Le probleme de ces bordures noires sur fond clair est la surcharge a chaque segment. Meme avec une puissance de calcul reduite il serait possible de les faire disparaitre en pilotant un draworder pour les polyline decrites avec BorderWidth/LineWidth: on trace d'abord les bordures des line, puis l'interieur.
Je pense que c'est ce que fait MapSource par defaut, mais est-il possible de le specifier dans un TYP ????

gpsmi comment choisis-tu tes codes couleurs ?
D'apres mes recherches la palette des 256 couleurs des GPSmap60C* est:

grey (r=g=b) : 00 10 20 31 41 52 62 73 83 94 a4 b4 c5 d5 e6 ff

red          : 00 39 7b bd ff

green        : 00 30 65 95 ca ff

blue         : 00 20 41 6a 8b b4 d5 ff

Pour avoir un rendu Mapsource qui simule ce que l'on aura sur le GPS, ne faudrait-il pas restreindre le choix des couleurs a cette liste ?

gpsmi

313 Posts

Posted - 08/16/2007 : 07:29:57

Une palette de 256 couleurs n'est jamais universelle. Je ne sais pas ce que Garmin a choisi comme couleurs mais mon logiciel de dessin (Paint Shop Pro) me propose une palette qui semble convenir. Les couleurs dans MapSource apparaissent à l'identique sur le GPS (avec mes yeux). Rien d'étonnant quand on sait qu'un bon logiciel cherche à obtenir un consensus sur ses choix faits parmi 16.7 M. de couleurs !
En fait, je ne suis jamais rendu compte d'une différence entre une couleur que je choisissais sur la palette de mon logiciel et son affichage dans le GPS. D'autre part, je n'ai jamais vérifié systématiquement, une à une, le rendu de chacune d'elles. cricri en avait un peu parlé en indiquant que c'était un long travail ... Je rajouterai que ça dépend de la lumière ambiante, de l'angle d'incidence de notre vision du GPS, etc...

(en utilisant PSP)
#7B9541 me donne #669933 (un vert kaki)
#FF30B4 me donne #ff33cc (un rose bonbon)
#39CA8B me donne #33cc99 (un vert forêt)
Pour les vrais noms des couleurs en français (si tu le juges utile), un outil (1450 Ko) à : http://pourpre.com/colorbox/download.php?lang=fr

Cret

France
199 Posts

Posted - 08/16/2007 : 14:47:54

Bonjour à tous...

Me voici de retour.

Plus de 211 km à vélo autour du Bassin d'Arcachon avec l'eTrex Vista vissé au guidon de mon VTT (merci à Dingo Vélo) et les cartes TOPO GPS n°2 recolorisées (merci à gpsmi)...

Un vrai régal et des pistes cyclabes bien équipées et des paysages magnifiques...

.. un vrais grand bol d'air.

@Benjiv

Bienvenu sur ce forum...

J'ai trouvé ton TYP très sympa et j'y ai repéré quelques symboles très interressants dont le point de vue (code Ox5200) qui reproduit les symbole des carte Michelin ou IGN. Mais ce code est-il présent dans des cartes TOPO GPS et correspont-il effectivement exclusivement à des points de vue?

@Calone

J'ai le même soucis que toi concernant l'aspect que donne la bordure noire autour des routes colorée façon IGN. Selon les endrois et les cartes, cela est plus ou moins génant et dépend beaucoup de l'ordre du dessin des lignes.

A ma connaissance, il n'y a pas pour les POLYLINES la possibilité de modifier leur ordre du dessin (ou de la superposition) comme on peut le faire pour les POLYGONES. Ni entre lignes et ni par rapport aux polygones.

Si quelqu'un connait un moyen !! Je cherche toujour à faire passer les courbes de niveau sous les bâtiments !

Concernant les 256 couleurs, je n'ai pas utilisé de spectromètre (ou de colorimètre) pour déterminer le gamit de mon eTrex. Si quelqu'un pocède l'équipement adoc, se serait sympa de connaître le rendu de couleur des GPS sous éclairage normalisé. Mais, on en a déjà une petite idée, car on sait par expérience quelles sont les couleurs bien rendues et les couleurs moins bien reproduites qui ne permettent pas un bon contraste.

J'ai par contre pu constater que les couleurs 6x6x6 (comme celles qu'utilise gpsmi)se retrouvent inchangées (à 1 ou 2% près) dans les couleurs des copies d'écran que permet xImage. Mais je ne sais pas si cela est réellement dû au fait que l'eTrex utilise effectivement 6x6x6 bits pour les couleurs ou si cela provient de xImage (qui pourrait fort bien convertir les couleurs internes !).

Par ailleurs, je n'ai pas bien compris à quoi correspond les codes hex que tu donnes pour le rendu des couleurs de ton GPSMAP 60 C ?

Pourrais-tu un peu recolorer ma lanterne ?

C.Ret
Up to now, no carriage returns.

Garmin GPS 12 (1995), Streetpilot Atlantic (2001), eTrex Vista C (2003) & Streetpilot C550 (2006)

Edited by - Cret on 08/16/2007 15:05:32

benjiv

France
18 Posts

Posted - 08/16/2007 : 15:23:44

@Cret :
Voici une capture d'écran qui met en application ce symbole. D'après la doc de cypherman, le code 0x52 correspond à "scenic area" ce qui me semble judicieux. Néanmoins, peut être est il utilisé à d'autres fins mais je n'ai pas trouvé. Si quelqu'un a des pistes supplémentaires...

Pour les couleurs, ces précisions sont intéressantes car j'ai aussi tatonné pour trouver des couleurs utilisables sur le GPS.
A ce propos, je mets à dispo le TYP que j'utilise sur GPS (plus d'applats de couleurs pour, j'ai l'impresion, un affichage un peu plus rapide). Le GPS affiche-t-il plus vite un polygone rempli d'une couleur uni par rapport à un motif un peu plus complexe. J'en ai l'impression...
Le TYP
Le TXT

Garmin GPSmap 60Cx + 1 VTT + 1 cheval = plein de possibilités

gpsmi

313 Posts

Posted - 08/16/2007 : 16:58:36

@ benjiv, bravo, c'est plein de bonnes idées à prendre.
Les zones d'eau intermittente se voient trés bien et sont légères à l'oeil.
Les marais sont trés réalistes. Super
On s'influence, on se dynamise et c'est une bonne chose.

Vous vous souvenez des textures pour les différentes zones. Et bien, je vous propose cette fois-ci une version 2.9 avec pas moins de 3 textures différentes (forêts, broussailles, plantations). Le nom des textures est indiqué en commentaires dans le TXT. Chaque zone se distingue nettement des autres et semblent être naturellement adaptée pour la circonstance. Elles restent discrêtes et préservent toujours un fond blanc pour la luminosité de l'écran du GPS. Je continue à penser que cette direction (les textures) gagnerait grandement à être explorer, n'est-ce pas _newton ? L'outil GenTyp est génial pour fabriquer facilement un Xpm à partir d'une image. Merci encore à cypherman

Ce qui a été aussi modifié :
- les cours d'eau sont représentés sans les courants pour lejeff et certainement d'autres

- les marais sont légèrement redessinés pour mieux se distinguer ... avec de rares flaques et une végétation marécageuse plus réaliste. cret a vraiment bien dégrossi le problème comme quoi on peut vraiment être poyvalent (dévoreur de kms à vélo et typeur de première classe)

- les points des vallées, rochers et compagnies sont colorés et avec un contour foncé limité à la partie supérieure. Ils s'intègrent mieux dans le paysage à une échelle de 3km dans MapSource par exemple

- les bâtis sont très légèrement adoucis, c'est moins agressif en ville, en zone urbaine dense

- le point des cimetières a été repris. Plus discret, ce point reste un bon repère qui ne change pas souvent de place ! La croix est dessinée en blanc sur fond aubergine pour bien se démarquer de celle de l'église

- les zones inondables (alluvions, sable) sont colorées et cela se voit mieux sur le bord de mer et le long des rivières

Bref, à essayer. Toujours une grande vigilance globale pour obtenir un maximum de lisibilité. Je vais finir comme tous ceux qui s'acharnent en utilisant leurs yeux, avec d'épaisses lunettes, penché sur mon ouvrage ... à moins que je change de Garmin, comme cricri. Vive les grands écrans !

Je ne fais que passer. Je serai de retour dans quelques jours ...

benjiv

France
18 Posts

Posted - 08/16/2007 : 17:28:51

Je reviens sur l'utilisation des ombrages pour le relief. cricri s'y était essayé avec succès. J'ai tenté de suivre les explications mais en vain. J'ai essayé de compiler une carte à partir de données alti issues d'une BD américaine. J'en suis arrivé à une carte mais comment alors l'intégrer à nos GPS Topo ? Peut être contiennent ils cette info ?

Ce serait un pas de géant si on pouvait avoir les ombrages.

Garmin GPSmap 60Cx + 1 VTT + 1 cheval = plein de possibilités

bebergps

France
148 Posts

Posted - 08/17/2007 : 21:07:13

hello les gars me voici de retour apres 3 semaines en norvege pour le boulot, et mon gps ma été d'un grand secours, enooorme, je vs en dirait plus dimanche.
quoi de neuf au niveau des typs?
merci
the beber...

newton_

434 Posts

Posted - 08/18/2007 : 01:35:11

Critères de plus en plus pointus !
GPSMI se décarcasse.

Ombre et lumière ,
Ombre et poussière ,
Les TYPS sont à la Mer ,
Broussailles et plantations sont pour Beber ....

Au fait
Qui pourrait me dire à quoi correspondent ces screenshots ???

Bravo à celui qui trouve

ou bien avec tracés...

Edited by - newton_ on 08/18/2007 02:04:59

lejeff

101 Posts

Posted - 08/18/2007 : 08:52:12

parcelle 230 de la forêt d'ermenonville ou forêt de chantilly
l'autoroute que l'on voit sur la droite est l'A1

A+

newton_

434 Posts

Posted - 08/18/2007 : 09:08:20

bien bien lejeff
mais sur quel support ???

La réponse est ... fascinante !!!!

Une avancée dans la ......portabilité ....

Edited by - newton_ on 08/18/2007 09:59:43

lejeff

101 Posts

Posted - 08/18/2007 : 11:23:50

Vu la carte c'est de l'IGN. Je dirais donc cartoexplorer sur un pda

A+

Edited by - lejeff on 08/18/2007 11:25:43

newton_

434 Posts

Posted - 08/18/2007 : 14:31:18

pas mal lejeff
cependant j'insiste

la réponse sera impressionnante !!!!!!!!!!!!
effectivement c'est de l'ign mais c'est tout.

lejeff

101 Posts

Posted - 08/18/2007 : 16:21:29

Peut être une carte scannée avec nonigps

Edited by - lejeff on 08/18/2007 20:32:36

jld272

442 Posts

Posted - 08/18/2007 : 19:29:31

Newton_ tu ne vas quand meme pas nous dire que c'est ce que tu obtiens sur ton 60Csx parceque la je dirais chapeau bas.
jld272

TTOne v1 Version 6.56
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

Edited by - jld272 on 08/18/2007 19:30:44

bebergps

France
148 Posts

Posted - 08/19/2007 : 00:44:06

oui alors la si toi , newton tu as reussi a mettre de lign dans le gps.. donc ce screenshot dedans alors la... bravo! dis ns vite!
au fait t'es plus sur msn?

newton_

434 Posts

Posted - 08/19/2007 : 01:38:10

On y va ....

Précision du tracé=60csx
Chargement de routes préparées sur carto=10/10
PRECISION DE LA CARTE SUR ZOOM=10/10

j'ai découvert ça y a un mois , trop bien !!!
Autonomie du portable 10/10
La consommation du module est indétectable !!!!

Je ferai un tuto pour l'utilisation
moi je suis fasciné apres utilisation
en parallèle du 60csx et pour ma part du E65
En fait avec n'importe quel Nokia S60V3

Beber msn c'est pas pour moi !
spywares en natif !!!!!!!!!!!!!!!
donc indétectables

Edited by - newton_ on 08/19/2007 01:40:43

jld272

442 Posts

Posted - 08/19/2007 : 12:21:10

@Newton_
pour ton Nokia c'est le meme principe que sur les palm, mais le probleme ca doit etre la taille des cartes. Un demi departement tient sur une 512Mo, donc on ne doit pas pouvoir avoir la France entiere en memoire.

PS: quelqu'un a-t-il metroguide europe version 9?
Si oui qu'a-t-elle d'amelioree par rapport a la v8?
Merci
jld272

TTOne v1 Version 6.56
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

Edited by - jld272 on 08/19/2007 19:34:17

calone

8 Posts

Posted - 08/19/2007 : 22:17:16

@Cret
Mes codes hex correspondent aux couleurs "autorisees" pour le GPS.
Pour une couleur #rrvvbb,
rr doit faire parti de ma liste red (00 39 7b bd ff),
vv de ma liste green (00 30 65 95 ca ff)
bb de ma liste blue (00 20 41 6a 8b b4 d5 ff)
Cas particulier, quand la couleur est grise rr=vv=bb, il faut
se referer a la liste grey.
Par example #7b65ff est une couleur "valide", mais pas #5065ff.
Ces 2 couleurs sont distinctes dans Mapsource, mais identiques sur le
GPS (car "arondie" a la couleur la plus proche). C'est pourquoi je pense qu'il est important de n'utiliser que
la palette de couleur GPS lorsque que l'on fait un TYP pour le charger dans le GPS

Toujours a propos des couleurs, je croyais que pour un polygon avec
un XPM de taille 0x0, la premiere couleur etait pour le mode jour et
la seconde pour le mode nuit.
En fait lorsque les 2 couleurs sont differentes, la structure du precedant polygone apparait la ou on attendait un fond uni.

Plus parlant en utilisdant le typ suivant (il y aura des carres dans
les brousailles ET la foret !!!):

[_ID]

FID=11

ProductCode=1

[end]

[_drawOrder]

Type=0x4f,5

Type=0x50,2

[end]

[_polygon]

Type=0x4f ; Broussaille

Xpm="32 32 2 1"

"# c #ffffff"

"! c #00ff00"

"!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!"

"!!!######!!!!!!!######!!!!!!!!!!"

"!!!######!!!!!!!######!!!!!!!!!!"

"!!!######!!!!!!!######!!!!!!!!!!"

"!!!######!!!!!!!######!!!!!!!!!!"

"!!!######!!!!!!!######!!!!!!!!!!"

"!!!######!!!!!!!######!!!!!!!!!!"

"!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!"

"!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!"

"!!!!!!!!!!!!!!!!!!!!######!!!!!!"

"!!!!!!!!!!!!!!!!!!!!######!!!!!!"

"!!!!!!!!!!!!!!!!!!!!######!!!!!!"

"!!!!!!!!!######!!!!!######!!!!!!"

"!!!!!!!!!######!!!!!######!!!!!!"

"!!!!!!!!!######!!!!!######!!!!!!"

"!!!!!!!!!######!!!!!!!!!!!!!!!!!"

"!!!!!!!!!######!!!!!!!!!!!!!!!!!"

"!!!!!!!!!######!!!!!!!!!!!!!!!!!"

"!!!!!!!!!!!!!!!!!!!!!!!######!!!"

"!!!!!!!!!!!!!!!!!!!!!!!######!!!"

"!!!!!!!!!!!!!!!!!!!!!!!######!!!"

"!!!!!!######!!!!!!!!!!!######!!!"

"!!!!!!######!!!!!!!!!!!######!!!"

"!!!!!!######!!!!!!!!!!!######!!!"

"!!!!!!######!!!!!!!!!!!!!!!!!!!!"

"!!!!!!######!!!!!!######!!!!!!!!"

"!!!!!!######!!!!!!######!!!!!!!!"

"!!!!!!!!!!!!!!!!!!######!!!!!!!!"

"!!!!!!!!!!!!!!!!!!######!!!!!!!!"

"!!!!!!!!!!!!!!!!!!######!!!!!!!!"

"!!!!!!!!!!!!!!!!!!######!!!!!!!!"

"!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!"

[end]

[_polygon]

Type=0x50 ; Foret

Xpm="0 0 2 1"

"1 c #ff0000"

"2 c #00ffff"

[end]

bebergps

France
148 Posts

Posted - 08/19/2007 : 23:25:17

heinnnn?

newton_

434 Posts

Posted - 08/19/2007 : 23:51:00

depart60_est + 60_ouest = ........ 80 Mo
oui oui !
En gros 1 cd=40 ~ 50 Mo

tu crois je me serais cassé la c.. pour
obtenir les résultats d'un PPC !!!!

le pire c'est la résolution dont je suis fier
avec toute !!! les fonctions de carto

pour la procédure j'en parlerai plus tard
visualisateur bayo
oziexpolorer
convertisseur
et encore convertisseur externe

mais une fois tes carte terminées..
tu les stockes aisément et imagine la Portabilité !!!
tout çà sur ton mobile
et croyez moi sans toucher à l'autonomie!!!!!

lecture sans problèmes avec des fonctions de zoom hallucinantes !

pour carto sur le 60csx impossible pour moi
cartes vectorielles trop prenant pour moi
comme l'algorhytme de bayo : trop balaise pour moi !

j vais dire que le sage est celui qui connait ses limites !
en fait pour le moment j fais pas le poids !!!

je reprendrai dans 54 ans j'aurai plus de cnnaissances !

jld272

442 Posts

Posted - 08/20/2007 : 00:24:41

la tu nous interresses, j'attend avec impatience un peu plus de details. En fait tes cartes sont compressees et converties dans un format plus petit ce qui les rendent assez visible pour l'ecran du Nokia et ainsi elle prennent peu de place.
jld272

TTOne v1 Version 6.56
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

Cret

France
199 Posts

Posted - 08/20/2007 : 01:33:07

@Calone

Merci pour tes explications. Je viens de me rendre compte que la façon dont je relevé les couleurs de mes captures n'était pas correcte.

En utilisant correctement un autre mogiciel, j'en arrive aux mêmes observations que toi concernant la palette des couleurs possibles sur mon eTrex.

Les codes couleurs possibles pour un eTrex Vista C sont donc les mêmes que pour un GPSMAP 60

On a bien les couleurs RGB composées à partir de :
5 niveaux de rouge (respectivement R = 00 39 7b bd ff )
6 niveux de vert (respectivement G = 00 30 65 95 ca ff )
8 niveaux de bleu (respectivement B = 00 20 41 6a 8b b4 d5 ff )

Soit 5x6x8 = 240 couleurs (dont le blanc et le noir)

De plus, il existe effectivement 16 niveaux de gris en comptant le blanc et le gris (respectivement R=G=B = 00 10 20 31 41 52 62 73 83 94 a4 b4 c5 d5 e6 ff )

Ce qui fait bien un total de 254 couleurs, compte conforme aux spécifications de l'affichage LCD. De plus, 16 niveaux de gris, cela rend le GPS compatible avec la gamme de des GPS N&B dont certain annoncent effectivement 16 niveaux de gris.

Je suis d'accord, le TYP doit utiliser une palette compatible avec le GPS et non MapSource qui, sur un PC, peut rendre un plus grand nombre de couleurs.

Les arrondis qu'occasionnent les couleurs que j'ai utilisé en 6x6x6 expliquent les décalage que j'observe pour certaines teintes. Et surtout les très mauvais effets rencontrés en constituant les couleurs nuits.

Par ailleurs, les couleurs 6x6x6 n'exploitent donc pas toutes les possibilités de nuances pour les gris (uniquement 4 nuances entre le blanc et le noir au lieu de 14. Et inversement, les couleurs 6x6x6 impliquent six niveaux de rouge alors que seulement 5 sont disponibles, ce qui explique le manque de rendu des marrons ou oranges.

C'est une remarque très importante, je vais donc modifier mes TYPs afin d'utiliser cette palette.

C.Ret
Up to now, no carriage returns.

Garmin GPS 12 (1995), Streetpilot Atlantic (2001), eTrex Vista C (2003) & Streetpilot C550 (2006)

Edited by - Cret on 08/20/2007 08:12:56

lejeff

101 Posts

Posted - 08/20/2007 : 08:09:50

@ Newton

Pas mal ton truc, je penses que tu devrais en parler dans un topic dédié afin de ne pas mélanger avec celui ci

A+

newton_

434 Posts

Posted - 08/20/2007 : 09:10:12

Voyez cet exemple (dans 10 mn)

CHANTILLY

Si çà Vous dit on verra pour le topic Cret
Mais tu sais bien que j'aime que trop le notre
carrefour des actifs ....

reste 2 mn
Au fait
la résolution du .png
ou jpeg ou autre si vous le convertissé EST !!! la résolution
sur le mobile avec le fichier qui sera transféré
le top du top
pour les septiques le "rafraichissement de l'écran"
no problemo !!!

please attendez pour le prendre !!!!
c'est passé de 2 mn à 1h50 !!!!!
il reste 10 Mo à tranférer

C'EST BON transfert terminé !

Edited by - newton_ on 08/20/2007 09:27:19

jld272

442 Posts

Posted - 08/20/2007 : 10:01:27

super impressionnant mon cher Newton_ le fichier fait 110Mo mais il en vaut la peine, on ne voit pas la difference avec l'original.
Par contre je dois avoir quelques precisions. Que te faut il comme materiel. Un Nokia seul ne suffit pas je suppose.
jld272

TTOne v1 Version 6.56
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

benjiv

France
18 Posts

Posted - 08/20/2007 : 12:53:20

Je confirme également pour l'usage des couleurs. Les codes de la palette sont corrects ; on retrouve les couleurs lors d'une capture écran.

MAIS, il y a un mais : le rendu des couleurs est totalement différent sur le lcd du gps et ne correspond pas du tout à la teinte que l'on observe sur son écran. Je peux d'autant plus l'affirmer que passionné de photo, mon écran est calibré à la sonde.

Il faut donc hélas tatonner un peu pour aboutir à un ensemble de couleurs qui conviennent sur le GPS

Garmin GPSmap 60Cx + 1 VTT + 1 cheval = plein de possibilités

Cret

France
199 Posts

Posted - 08/20/2007 : 13:42:25

@Benji

Oui, avoir découvert la palette couleur des eTrex et GPSMAP couleur est une chose.

En déduire le gamut de l'écran LCD en est une autre.
Il faut pour cela utiliser comme pour ton écran une sonde (un colorimètre ou au moins un photomètre). Il sera alors possible d'avoir la correspondance entre la couleur demandée (le code RGB envoyé) et la couleur réellement affichée.

Le soucis est que cela dépend de chaque écran LCD (ou au moins de chaque série d'écran) car leur de leur production, rien ne dit que nous avons tous un écran du même fournisseur, et pour chaque fournisseur, il doit certainement y avoir des variations non négligeable d'une production à l'autre (si ce n'est en partie au cours d'une production).

En principe, le matériel qu'utilise les photographes pour calibrer leur écran, imprimantes ou tirages peut (à priori) aussi servir à calibrer l'écran d'un GPS.
Mais c'est beaucoup de travail, pour un résultat spécifique à chaque GPS et qui a peut d'intérêt d'ordre général. Peu d'entre npus ont du matériel informatique (écran ou imprimante) calibré (ou que l'on puisse calibrer pour mimer l'aspect - le gamut - de l'écran LCD du GPS)

Dans ces conditions, je suis d'accord, les tatonnements sont une des solutions par laquelle il nous faut passer.

Mais s'il y a ici des courageux, téméraires, experts, ... photographes, leur expériences et leurs essais dans le domaine seront les bien venus et aurait l'énorme avantage de satisfaire notre insatiable curiosité et soif de connaissances.

@Newton_...

Je suis très impressionné par le résultat obtenu. Je pense effectivement que dans quelque(s) année(s), ce type de dispositif sera la solution universelle.

Car, la production de "carte raster" est bien plus facile que les cartes vectorielles, que les méthodes de compression ne cesse de se perfectionner et surtout, de plus en plus de personnes souhaitent avoir un même équipement pour téléphoner, s'orienter, enregistrer ses déplacements et dicter son courrier, prendre des photos (datées et géolocalisées), noter ses rendez-vous, calculer sa note de frais, sonner l'heure du réveil (de la fin de la sieste ou du début de la réunion suivante ), écouter de la musique ou la radio, surfer sur Internet, ...

Les progrès rapides de l'électronique, des batteries, des logiciels (surtout par la compression des données et l'universalisation des formats multimédia), des écrans, ... permettra certainement d'avoir un équipement universel et performant qui tient dans le creux de sa main.

Cela m'éviterais de me ballader avec un sac pour transporter, cables , batteries et accessoires des mes encore "trop" nombreux assistants numériques, GSM, appareil photo, GPSs, Traducteurs, ...
C'est bien la même philosophie qui m'avait conduit à acheter un eTrex Vista qui rassemble en un seul équipement boussole, altimètre, cartographie et positionnement.

J'entends déjà les craintifs qui me diront que de tous centraliser, un cas de panne ou de bris ...
Je leur répond que OUI et que c'est pour cela qu'il ne faut jamais partir seul dans des lieux dangereux et sans avertir ses proches, mais qu'il est plus facile de veiller (ou de protéger) un seul équipement bien conçu qu'une flopée de gadgets hétérogènes et versatiles.

C'est un sujet fort intéressant et qui mérite, à mon avis, un TOPIC à lui seul qui ne manquera pas d'intéresser les possesseurs actuels de se type d'équipement, les utilisateurs de PDA et autres assistants numériques, mais aussi les lecteurs de ce topic qui tôt ou tard auront certainement à s'équiper de la sorte.

@ Tous

Espèrant encore utiliser mon bon vieux eTrex pour au moins deux à trois bonnes douzianes de saisons, et du meêm coup amortir mes investissements (GPS, cartes, étriers et accèssoire), je retourne à ma besogne et compte sur vous tous pour m'aider à optimiser l'aspect des cartes TOPOTYPOGRAPHIéEs.

C.Ret
Up to now, no carriage returns.

Garmin GPS 12 (1995), Streetpilot Atlantic (2001), eTrex Vista C (2003) & Streetpilot C550 (2006)

Edited by - Cret on 08/20/2007 14:19:17

benjiv

France
18 Posts

Posted - 08/20/2007 : 16:04:55

la sonde, pas de soucis j'ai mais faut il encore trouver le logiciel capable d'envoyer les patchs colorés au GPS pour en retour avoir l'info de couleur avant de.... bref la méthode empirique me semble la meilleure :-)

Je continue à peaufiner mes TYP, notamment les autoroutes (codées 0x02 visiblement) mais j'ai un soucis : je crée la ligne suivante :
XPM="32 7 3 1"
". c #000000"
"X c #ff0000"
"o c #ffff00"
"................................"
"XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX"
"oooooooooooooooooooooooooooooooo"
"oooooooooooooooooooooooooooooooo"
"oooooooooooooooooooooooooooooooo"
"XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX"
"................................"

càd bord noir, ligne rouge puis intérieur jaune (inspiré de la carto michelin) mais en résultat je n'ai qu'un double trait noir.
Qu'est ce que j'ai raté ?

Garmin GPSmap 60Cx + 1 VTT + 1 cheval = plein de possibilités

bebergps

France
148 Posts

Posted - 08/20/2007 : 17:53:58

je comprend rien, c'est sur un portable, je nai pas essayé de l'ouvrir car ce qui m'interesse c'est sur notre gps garmin... donc quel est l'interet?ce qui serait top c'est d'avoir ca, lign sur le garmin...
allez newton remet toi sur msn...snif

lejeff

101 Posts

Posted - 08/20/2007 : 18:45:19

Faut quand même avoir la tune !!!!

A plus de 600 euros le smartphone (prix fnac sans abo, sinon c'est plus de 500 euros avec 2 heures chez orange, il y a surement moins cher) auquel il faut ajouter un recepteur GPS bluetooth (100 euros environ) et le soft du type viewranger (30 euros si on est reglo) ou similaire ça fait quand même cher mais bon l'idée est bonne, attendons que le prix du matos baisse.
Il faut néanmoins gérer deux batteries, celle du smartphone et celle du récepteur GPS.
Le smartphone tiens en gros 6 heures en emission à condition de ne pas trop jouer avec les applis multimédia (le GPS fait partie des applis dites "multimédia"), 60 heures en reception (sans rien faire). Le récepteur GPS je ne sais pas mais une autonomie de 5 à 6 heures est, à mon avis ce que l'on peut attendre de mieux.
Moralité, rien à voir avec les gps du style etrex qui assurent plus de 18h avec 2 piles 1,5 V (j'ai utilisé mon legend C pendant plus de trois jours sans changer les piles au népal l'an dernier)

A+

Edited by - lejeff on 08/20/2007 18:59:45

Cret

France
199 Posts

Posted - 08/20/2007 : 21:24:59

@Benjiv

Les _LINEs sont limitées à deux couleurs seulement (ou éventuellement une couleur et la transparente none). Seuls les _POINTs peuvent avoir plusieurs couleurs, jusqu'à 16 de mémoire.

Donc il faut se limiter au rouge et à l'orange. Le tracer sera plus rapide sur le GPS en utilisant les commandes LineWidth et BorderWidth qu'à partir des bitmaps XPM.

En fait, les autoroutes style Carte Michelin(tm) sont effectivement tracées avec un liseret noir, un orange proche du rouge vermeil (env. RGB=#E41818 LUM=34%) et un centre jaune canari (env. RGB=#FCF114 LUM = 86%).

Les couleurs de notre palette GPS les plus proches seraient donc un franc rouge vermeil #FF0020 32% et un jaune citron éclatant #FFFF20 91%. Sur fond blanc, le contraste n'est pas génial, j'aurais donc tendance à adoucir cela en saturant un peu le rouge et en utilisant un jaune plus foncé. Cependant, les possibilité de la palette sont telles, qu'il faut essayer
pour le jour :
un rouge nacarat #FF656A 58% et un orpin de perse #FFCA20 78%
pour la nuit :
un rouge cerise #BD0020 24% et un jaune melon #BD9500 57%

Ceci étant à ajusté biensûr en fonction des autres couleurs de route et des effets souhaités.

Le TYP serait alors par exemple:

; Roads - Principal highway

[_line]

Type=0x02     ; Autoroute A31 A4 ...

LineWidth=2

BorderWidth=3

Xpm="0 0 4 1"

"1 c #ffca20" ;  78% orpiment      Couleur JOUR line centrale

"2 c #ff656a" ;  58% nacarat       Couleur JOUR bordure JOUR

"3 c #bd9500" ;  57% melon         Couleur NUIT line centrale

"4 c #bd0020" ;  24% rouge cerise  Couleur NUIT bordure

[end]

C'est vrais qu'il manque le liseret noir.

Concernant la calibration avec une sonde, il n'y aura pas de logiciel. Il faut soit créer une carte avec des polygones comportant les couleurs à vérifier (un peu comme les mires de calibration pour les scanner) et faire défiler manuellement, ou trouver le menu de maintenance qui fait défiler les couleurs primaires (comme sur les Nüvi et C550). Pas sûr que le logiciel qui pilote la sonde soit tout à fait adapter à une opération 'manuelle' de ce type !

@ Newtow, Lejeff, BergerGPS, ..

Je suis un peu déçu, je pensais naïvement que le GPS et l'appli adoc étaient déjà tous inclus dans le NOKIA.
Parce que sinon, ça multiplie encore un peu le nombre des accessoires et la filasse à train-baller...

Mais bon, ils ne vont pas tarder à intégrer le GPS dans le GSM.

C.Ret
Up to now, no carriage returns.

Garmin GPS 12 (1995), Streetpilot Atlantic (2001), eTrex Vista C (2003) & Streetpilot C550 (2006)

Edited by - Cret on 08/20/2007 23:05:01

newton_

434 Posts

Posted - 08/20/2007 : 21:56:16

je viens de rentrer du boulot
vous êtes réactifs...
je "kiffe"

précisions:

1:mobile nokia e65 ou N73 certifiés à 1€ sur paris avec
n'importe quel abonnement
(voir FRANCEGSM sur le net pour les provinciaux...

2:autonomie du mobile en fonctionnement gps 18heures
testé par mes soins !!!!!

3:module GPS BT338 autonomie >12heures
testé par mes soins

3:le log smatcomgps excellentissime !!! dans les 20€
dispo sur le net .......mul...

en résumé le mobile gratos
juste le BT338 à environ 100€ ou un autre qu'importe
résultat garantis

le fichier de 110Mo ne va pas sur le mobile
c'est juste pour évaluer la résolution jld272
le fichier qui sera utilisé par le mobile
pèse 36Mo !!!!!

sur carto 320 Mo
sur le mobile calibré et ultra résolution 36Mo !!!!!

Rien à dire

je vais faire un tuto
vraiment c'est top !!!

Edited by - newton_ on 08/21/2007 01:50:47

newton_

434 Posts

Posted - 08/20/2007 : 22:03:13

mon cher bebergps c'est le coeur serré
et l'âme attristée et meurtrie que j'écris ces mots...

hélas notre séparation m'a beaucoup marquée ...
<<on dirait une tapette , pas vrai ?>>

Sérieux MSN pas bon , pas bon du tout !!!
Mauvais çà puire ....

@modo c'est mon dernier merci!

cret
il y a déjà le gps intégré dans le N95 !!!!
mais pas encore totalement débridé

tu réalises ,
un mobile avec gsm tomtom carto
que demander de plus surtout quand il y a l'autonomie !!!
pour 1€ + 100€

Edited by - newton_ on 08/21/2007 02:03:15

gpsmi

313 Posts

Posted - 08/21/2007 : 05:51:32

newton_, ça ne m'étonne pas, dès que j'ai le dos tourné, on en profite pour perturber ses petits copains. Tu me copieras 10 fois :
Un GPS portable avec cartographie (GPSMap 60C* ou autres) de chez Garmin a une grande autonomie, peut stocker une énorme quantité de cartes disponibles de toutes sortes (air-mer-terre) que l'on peut modifier, voire créer, est trés solide et fiable, recalcule rapidement une route, est compact, tient bien dans la main, peut être utilisé sous la pluie ou dans le désert, flotte, est fonctionnel et agréable à utiliser avec un bon TYP. Il n'a pour l'instant aucun concurrent direct.

Ouf ! ça y est, j'ai enfin véritablement planché sur les points. Le tout, c'était de trouver des idées (de formes et de couleurs). J'ai repris les points avec rigueur et simplicité (ce que je n'avais jamais véritablement fait auparavant). Vous le découvrirez dans le fichier TXT ou en mettant le TYP sur votre ordi. J'ai pris soin de noter, au cours de cette tâche, la réflexion que je menais. J'en ai ensuite fait un texte. J'espère que ça vous aidera à comprendre de ce qui s'est passé dans ma tête :

GPSTopo est un formidable produit. N'hésitons pas à le rappeler. Les cartes sont bourrées d'infos (les points entre autres) qu'il est possible de (mieux) faire afficher grâce à un fichier TYP (de personnalisation d'affichage), ceci en fonction de valeurs personnelles ou de l'activité qu'on privilégie.
Par exemple, en tant que photographe averti, il sera certainement intéressant de mettre en évidence dans les cartes les points de vue (le petit appareil photographique qui est noir par défaut) ou bien les sommets remarquables de certaines montagnes.
Un vététiste aura peut-être intérêt à faire apparaître avec plus d'insistance les ponts, c'est plus confortable que de porter son vélo lors d'un passage à gué, un amateur de vielles pierres s'intéressera plus aux châteaux et autres ruines,
Un casse-cou devra impérativement redessiner avec du rouge les croix des hôpitaux. Etc ...
Les points sont vraiment une affaire personnelle !

Pourquoi faire compliqué quand on peut faire simple ? Pour soulager la lecture des cartes, j'ai adopté une nette distinction :

----> en vert, les détails de la nature (vallées, montagnes, gorges, plaines, barres, sommets). J'ai rajouté les "Gut" (Type 0x660c) et les "Plain" (Type 0x6610). Vous verrez que le point représentant les sommets est nouveau. Les sommets permettent d'observer de beaux points de vue. Le point de ce symbole est désormais en rapport.

----> en violet, ce qui a été fait par l'homme (ruines, cabanes, lieux historiques ou de culte, cimetières, panoramas, refuges, jardins/parcs). J'ai modifié le point des ruines/cabanes pour qu'il soit plus en adéquation avec la taille des autres points. Le refuge est nouveau avec sa cheminée ainsi que le point des jardins/parcs. Pas facile de réaliser ce dernier point avec une dominante violette

Quelques couleurs (dans mes standards) restent inchangées :
- le bleu pour les points d'eau (incontournable)
- l'orange pour les points hauts
- le jaune pour les ponts
- le rose pour les lieux dits
- le rouge cerise pour distinguer les villages des lieux dits
- le rouge pour les zones dangeureuses ou contrôlées (utile pour savoir dans quoi on se baigne ou ce qu'on respire ou bien encore ne pas se faire tirer dessus)

La forme des points hauts est totalement inédite. Sa symbolique est forte : en haut le point ...

En dehors de ça, qu'est ce que j'ai pu voir ?

- le dessin du point a été prévu trop gros et il masque le bâti qu'il désigne. On pourrait à l'extrême prévoir un point semi transparent (1 pixel sur 2) qui laisse transparaître l'habitation qui s'affiche en dessous

- le dessin du point a été prévu trop gros et à une certaine échelle dans MapSource, ça se bouscule au portillon, les points se masquent les uns les autres. On réduira leur taille

- le point est trop souvent caché par d'autres. Notez qu'il existe une hiérarchie de tracé. Le point est agrandi et sa forme varie sur sa hauteur (l'exemple des points hauts en orange est significatif). Ainsi, il y a toujours un morceau qui dépasse

- le dessin du point n'est pas de sens, ressemble trop à un autre. Comment, sur une grille de 16x16, exprimer une barre rocheuse ou une gorge ? Pas facile, l'important, à mon avis, c'est de signaler la présence de l'info par un symbole très approximatif mais qu'on ne peut pas louper (couleur vive par exemple). Ensuite, le commentaire associé au point aidera à comprendre

- la couleur peut prêter à confusion.
Par exemple, les feux d'entrée de port sont en hauteur, donc représentés comme des pylônes. Une règle maritime dit qu'on doit laisser à tribord le feu vert en rentrant dans un port. Si les pylônes (et donc les feux) sont dessinés en vert des deux côtés, on risque, la nuit, de finir dans la jetée. On choisira donc une autre couleur qui n'a aucun rapport avec des codes établis

- la couleur choisie n'apparaît pas bien suivant le fond sur lequel il se dessine, sur une zone polygonale donnée (forêt ou autre). On tâtonne ...

- le point ne se dessine pas, il est pourtant présent (un petit point noir) dans les cartes si on zoome fortement. On le définit dans le fichier TYP

- le point est trop petit. Sa taille dépendra étroitement de sa couleur mais aussi du contraste qu'il aura sur la carte. En deçà d'un minimum, on ne le voit plus.

Et toujours si ça vous intéresse, je vous livre cette version 3.0. Je la sens aboutie ... C'est un gros boulot de créer un TYP mais ça vaut le coup de se décarcasser ! Pour voir ceux qui ont suivi, en prime, une nouvelle texture ; le premier qui la trouve, a gagné la mise en place d'un concours dans ce forum

Si vous voulez comparer les couleurs :
-- --

Edited by - gpsmi on 08/21/2007 08:51:19

newton_

434 Posts

Posted - 08/21/2007 : 09:27:17

je me sauve au taf....
GPSMI confirmation notre bijou 60CSx inégalé !!!!

tu sais bien j'ai découvert un nouveau jouet c'est tout
j'avais déjà le bt338 et pour 1€
je me suis attaché à une procédure pour convertir carto
après tu connais la suite et ... mes caprices

OU EST LE TYP CORRESPONDANT !!!
OU encore une fois j'ai été distrait

T'es reçu pour la présentation !

j'oubliais ma punition !

Un GPS portable avec cartographie (GPSMap 60C* ou autres) de chez Garmin a une grande autonomie, peut stocker une énorme quantité de cartes disponibles de toutes sortes (air-mer-terre) que l'on peut modifier, voire créer, est trés solide et fiable, recalcule rapidement une route, est compact, tient bien dans la main, peut être utilisé sous la pluie ou dans le désert, flotte, est fonctionnel et agréable à utiliser avec un bon TYP. Il n'a pour l'instant aucun concurrent direct. X ... 10 = 60 Csx

Edited by - newton_ on 08/21/2007 09:32:17

jld272

442 Posts

Posted - 08/21/2007 : 10:05:35

@gpsmi
je persiste et signe, les chemins doivent imperativement etre en pointillés (====) pour ne pas les confondre avec route, sinon le reste a l'air sympa.
jld272

TTOne v1 Version 6.56
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

gpsmi

313 Posts

Posted - 08/21/2007 : 17:17:11

Decathlon brade en ce moment des StreetPilot C510 Deluxe pour 259,90€.
Intéressant pour les nouveaux venus ?
C'est un modèle ancien mais écran plein soleil et luminosité automatique, anti-reflet, LCD TFT, 7,2 x 5,4 cm ; 320 x 240 pixels. Bonjour les beaux TYPs

Edited by - gpsmi on 08/21/2007 17:19:34

jld272

442 Posts

Posted - 08/21/2007 : 18:17:14

@tous les specialistes des typ
savez vous s'il y a moyen de decompacter et recompacter le fichier gmapsupp.img dans la sd de facon a y introduire un nouveau typ??
En effet des qu'il y a un nouveau typ de disponible, le seul moyen que je connaisse pour le tester est de recharger toutes les cartes sur la sd... pas pratique.
Pour info, j'ai une sd sur laquelle j'ai toute la France (800Mo) j'ai mis une heure a transferer les fichiers + le typ. Ce serait si simple de decompacter le fichier gmapsupp.img, de remplacer le typ, et de recmpacter ensuite.
Est ce possible?
jld272

TTOne v1 Version 6.56
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

Cret

France
199 Posts

Posted - 08/21/2007 : 21:48:13

Trop fort gpsmi

J'adore la rigueur et le sérieux avec lequel tes TYPs sont préparés. Je trouve effectivement l'idée d'utiliser des codes couleurs en fonction du type de point excellante. C'est comme les teintes homogènes pour les routes ou les infrastructures industrielles des cartes, cela facilite la lecture et l'interprétation.

En plus, il y a une bonne auto-critique. Je n'ai donc plus rien à dire ...

[silence]

Sauf peut-être qu'il n'utilise pas la palette effective des GPS GARMIN ...
Il n'y a pas de couleurs nuit ...
Et qu'il n'est pas utilisable pour les TOPO Belgique et Allemagne.

Je vais arranger tout cela.

Il faut dire que la modification de mes propres TYP n'avance pas beaucoup, voir son en net recul. Il est difficile d'obtenir un résultat aussi fluide et aéré que les tiens.

P.S.: Pour le concours, c'est trop facile, je laisse encore d'autres lecteurs chercher. Mais pas trop longtemps pour ne pas qu'il fonde.

C.Ret
Up to now, no carriage returns.

Garmin GPS 12 (1995), Streetpilot Atlantic (2001), eTrex Vista C (2003) & Streetpilot C550 (2006)

Edited by - Cret on 08/21/2007 21:50:44

calone

8 Posts

Posted - 08/21/2007 : 23:43:39

@jld272
Un moyen simple pour reduire les temps de transfert consiste
a mettre la microSD dans le lecteur de carte du PC, sans passer par le cable USB.
La micro carte est reconnue comme un disque amovible et il suffit de copier
le fichier GPSMAPSUPP.IMG dans le repertoire Garmin/ de la carte.
Cela suppose bien evidament une preparation du fichier avec l'utilitaire sendmap,
a la place du processsus interractif avec MapSource.
Le transfert de 500Mo s'effectue alors en moins de 10min

@gpsmi

Dans le but de se crossfertiliser les uns les autres, je me permet
de faire quelques remarques et questions sur ton TYP:

La taille effective de certains XPM ne correspond pas a la taille declaree:

_point 0x5200 colonnes utilisees: 14, colonnes declarees: 13
_point 0x6614 colonnes utilisees: 9, colonnes declarees: 10 (manque un guillement)

A quel endroit trouve-t-on _line 0x1f ? Je n'en ai jamais vu jusqu'a present dans les GPStopo.

Certains objets meriteraient d'etre definis:

_polygon 0x28 Mer
_polygon 0x3c Grand lac 2560-600 km2
_polygon 0x3d Grand lac 77-250 km2
_polygon 0x3e Moyen lac 255-77 km2
_polygon 0x3f Moyen lac 11-25 km2
_polygon 0x40 Petit lac 0.25-11 lm2
_polygon 0x41 Petit lac <0.25 km2
_polygon 0x46 Majeure riviere >1km
_polygon 0x47 Large riviere 200m-1km
_line 0x1e Frontière
_point 0x2c05 Ecole
_point 0x2e02 Marché
_point 0x3003 Mairie
_point 0x6508 Cascade
_point 0x660b Trou

Pourquoi _polygon 0x4b Sol n'est pas present dans le draworder ?

Pourquoi pour les objets suivants le string1 n'est pas defini ?

_polygon 0x0e Aéroport
_polygon 0x17 Sport
_line 0x02 Autoroute
_line 0x03 Nationale
_line 0x04 Departementale
_line 0x05 rue
_line 0x20 courbe niveau 10m
_line 0x21 courbe niveau 100m
_line 0x22 courbe niveau 1000m
_point 0x0c00 Village
_point 0x5700 Danger
_point 0x5800 Caserne
_point 0x6416 Lieu dit

Et bien sur, comme la fait remarquer Cret, la palette devrait etre respectee

En ce qui concerne mon propre travail (inspire des examples trouves sur ce forum), il est dispo ici
J'ai tente d'avoir un rendu proche des cartes IGN pour les polygones et routes.

N'hesitez pas a faire des critiques ou a y piocher de bonnes idees si vous en trouvez.

Je vous propose egalement une map img (instalable avec MapSetToolKit), qui permet de voir rapidement (avec ou sans typ) tous les objets des GPSTopo: 10004567.img
Pour bien la visualiser dans MapsSource, il faut aller en coordonnee
N45 07 36.9 E5 43 59.2 et choisir un zoom de 700m. Le nom du fichier img doit etre obligatoirement du type 10004567.img

bebergps

France
148 Posts

Posted - 08/22/2007 : 02:39:52

impressionnant calone, tu ma scotché !
jai fait quelques modifs mais nikel...
comme par exemple de mettre une couleur differente pour les glaciers par rapport aux lacs...

gpsmi

313 Posts

Posted - 08/22/2007 : 07:50:13

@calone
------------------------
1 La taille effective de certains XPM (0x5200 et 0x6614) rectifiées

------------------------
2 La line 0x1f dans les GPStopo ?
A priori, il n'y en a nulle part. Il me semblait bien pourtant en avoir vu ... Supprimé !

------------------------
3 Certains objets pourraient être definis :
Pour la Mer, Grand-Moyen-Petit lacs, rivieres majeures et larges, si on souhaite utiliser un autre bleu, c'est possible. Attention toutefois à la taille du fichier TYP qui prend du volume

Pour la Frontière Type=0x1e, la limite de département (Type= 0x1d) apparaît déjà en rouge et les GPSTopo se limitent à la France. Aprés, plus rien. Faut voir avec cret, quand on passe d'une carte française à une carte étrangère.

Je n'ai pas (encore) trouvé de symbole pour l'Ecole. Je cherche : un trombone, une punaise, une loupe, un livre, une paire de ciseaux, un bureau, une cloche, ... Tout est possible. Deuxième concours en persective

Pour les Marchés, le point (un caddie) apparaît sur l'écran du GPS sur une zone commerciale (grise). Pas de problème
Pour la Cascade, sur mon ordi, j'avais fait ça :

;[_point]

;Type=0x65

;SubType=0x08

;String1=0x01,cascade

;DAYXPM="8 8 2 1"

;" c none"

;"# c #0099ff"

;"###     "

;" ####   "

;" #####  "

;" # # #  "

;" # #  # "

;" #  #  #"

;" #  #  #"

;" #  #  #"

;[end]

Pour les Trous, c'est le trou ! Mais j'ai d'autres points en réserve. Un jour, une présentation d'une banque de points avec un outil pour se servir et personnaliser son TYP, comme au supermarché ?

------------------------
4 Le polygone 0x4b (Sol) est présent dans le draworder de la version 3.0. Mais,ce n'est pas obligatoire. La preuve, ça marche chez cret.

------------------------
5 Le "string1" n'est pas defini pour certains objets (Aéroport, Sport, Autoroute, Nationale, Departementale, rue, courbe niveau 10m, 100m, 1000m, Village, Danger, Caserne, Lieu dit) parce qu'à l'affichage, un "label" vient remplacer la désignation par défaut

------------------------
6 La palette devrait être respectée, je suis d'accord. A ce sujet, voici mon avis : un TYP représente un paquet d'heures de boulot. Incontestablement trés agréable car il y a ce côté "création artistique", mais néanmoins beaucoup de temps et de nombreux problèmes à régler. Les couleurs que j'utilise pour les TYPs gpsmi sont faciles à utiliser car elles sont disponibles dans la palette standard 8 bits de mon logiciel de dessin. Ca m'a été bien commode. Je suis en train de créer la palette personnalisée Garmin pour Paint Shop Pro. J'utiliserai à l'avenir les bonnes couleurs. Promis.
Néanmoins, quand on voit la taille de nos écrans GPS, les conditions d'utilisation (temps nuageux, matin ou soir, installation sur différents guidons de motos ou vélos), vision fugitive pour ne pas quitter la route des yeux, vues qui baissent avec l'âge ou la fatigue, j'ai quelquefois l'impression que l'on cherche la petite bête mais bon rigueur oblige !

------------------------
Bien vu pour la carte-test. J'ai un problème d'installation car depuis que j'ai la version 1.20 Beta de MapsetToolKit, j'ai ce message quand je veux installer un Mapset :
Error E032: Layer 0 of the map cannot be empty.
Evidemment, j'ai effacé l'ancienne version
Help cypherman ou quelqu'un d'autre qui aurait une "vieille" version

Bravo encore calone pour avoir exercer un oeil attentif et constructif

=========================
@cret, merci pour tes compliments et ton travail approfondi (en collaboration avec benjiv) sur les couleurs. Ma rigueur n'est pas naturelle mais je me force ... Ensemble, on va y arriver

=========================
newton_, je t'imaginais distrait et turbulent à l'école. Néanmoins avec l'esprit vif. Ai-je bien kiffé ?

Edited by - gpsmi on 08/22/2007 11:50:44

jld272

442 Posts

Posted - 08/22/2007 : 09:46:35

Eh ba voila, on y arrive aux chemins pointilles (c'est quand meme plus logique au moins on les confond pas avec les routes), a part les couleurs c'est tout a fait le mien que j'utlise depuis plusieurs mois.
J'aurai plutot fait l'inverse: les sentiers aussi en pointille du style ---- et les lignes de niveau en trait fin.
De plus j'ai le sentiment que plus le fichier sera simple (couleur des forets unie, par rapport a essayer de faire du relief) plus le gps aura facilite a afficher avec un risque de plantage moindre..

@calone
oui c'est bien ce que je fait, mais quand tu as 9 regions a transferer il faut selectionner les cartes + typ 9x puis a chaque fois leur attribuer un nom de region different, et faire de transfer, bref ca prend du temps, tout cela pour changer le typ qui a ete compacte dans le fichier gmapsupp.imp. D'ou ma question: il aurait ete plus simple de decompacter et recompacter (un peu comme dans les fichier zip), mais si c'est pas possible, on en parle plus

jld272

TTOne v1 Version 6.56
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

Edited by - jld272 on 08/22/2007 09:50:05

bebergps

France
148 Posts

Posted - 08/22/2007 : 10:55:35

gpsmi a dit: "Je n'est pas (encore) trouvé de symbole pour l'Ecole. Je cherche : un trombone, une punaise, une loupe, un livre, une paire de ciseaux, un bureau, une cloche, ... Tout est possible. Deuxième concours en persective"

Moi j'ai trouvé! mets une petite icone "en GREVE tout le temps!"
boooo ok je decone...mais c'est vrai!
ok bon je sors...
héhhé

gpsmi

313 Posts

Posted - 08/22/2007 : 11:27:49

J'avais pourtant essayé d'élever le niveau dans ce forum.
Non, je plaisante, bebergps, la blague est recevable

jld272, permets-moi d'insister :
Page 60 : L'intérêt d'utiliser une texture pour une zone
Page 66 : Une texture pour préserver la luminosité du GPS

Edited by - gpsmi on 08/22/2007 11:49:02

bebergps

France
148 Posts

Posted - 08/22/2007 : 16:08:47

dites moi les copains, ne serait il pas possible comme pour topo swiss de pouvoir integrer la couleur grise des falaises? car moi j'avais reussi a integrer le gris des falaises dedans pour la suisse et apres c'etait une tuerie car on pouvais tout de suite voir les terrains tres raides representés par les falaises... peut on dans gpstopo?avec le typ?

bebergps

France
148 Posts

Posted - 08/22/2007 : 17:59:40

nan rien ca marche

Edited by - bebergps on 08/22/2007 18:02:00

kakoo

France
61 Posts

Posted - 08/23/2007 : 05:08:40

Salutb a tous
Pour GPSMI
Tu peut trouver je pense toutes les versions de Mapsetoolkit a cette adresse: http://jcbabel.free.fr/MapSetToolKit/
encore bravo pour tout le boulot au niveau des typ.

GPSMap 60CSX
GPSTopo6 + GPSTopo1 + TYP de "gpsmi"et "cret" quelque peu modifié
MetroGuide Europe V9 Routable

gpsmi

313 Posts

Posted - 08/23/2007 : 09:55:32

@kakoo, merci, j'ai essayé avec différentes versions sans résultat.
Il semble que l'IMG de calone ne soit pas valide ?
@calone, comment as-tu procédé précisément pour trouver les couleurs "des GPSmap60C*" ?

benjiv

France
18 Posts

Posted - 08/23/2007 : 10:06:30

J'avais dessiné un cartable pour l'école :
[_point]
Type=0x2c
SubType=0x05
String1=0x01,Ecole
DAYXPM="16 16 3 1"
" c None"
". c #fffff0"
"X c #000000"
" .. "
" .XX. "
" .XXXX. "
" .XX..XX. "
"....XX....XX...."
"XXXXXXXXXXXXXXXX"
"XX............XX"
"X.XX........XX.X"
"X...XX....XX...X"
"X.....XXXX.....X"
"X......XX......X"
"X..............X"
"X..............X"
"X..............X"
"XXXXXXXXXXXXXXXX"
"................"
[end]

Garmin GPSmap 60Cx + 1 VTT + 1 cheval = plein de possibilités

calone

8 Posts

Posted - 08/23/2007 : 19:50:33

@gpsmi
J'utilise MapSetToolKit v1.20 beta pour charger mon img, et je
n'ai rencontre aucun probeme particulier. Peut etre cela vient-il
plutot de cGpsMapper. Moi j'utilise la version 0093c Jul 3 2007
Pour les couleurs, j'ai analyse une page tres coloree, nativement
presente dans le GPSMAP: la page de selection des symboles pour les
waypoints (accessible avec la combinaison de touches: Find Entr OK Entr Bas Gauche Entr)

bebergps

France
148 Posts

Posted - 08/23/2007 : 21:33:54

bon ba moi jarrive plus a installer mapsource jarrive plus a l'ouvrir..
ca commence a me courir car meme en voulant installer mon typ pour un de mes topo le typ se mets dedans dans mapsource mais apres pas dans le gps, et meme en essayant de mettre le typ dans le meme repertoire... ca marche pas, bref cette purée de daube ya rien qui marche dans ces satané softs...!
argggh help !
deja j'arrive pas a ouvrir mapsource..
que faire?
bon la c'est bon pour ouvrir mapsource j'ai tout viré et reinstallé, mais jai toujours des problemes pour installer d'autres typ dans topo, la procedure exacte avec mapset? c'est bien install a existing mapset? un fois le topo installé? c'est ca? c'est comme ca que je le converti en families et que ji inclu mon typ?
merci les copains

Edited by - bebergps on 08/23/2007 21:58:06

Cret

France
199 Posts

Posted - 08/23/2007 : 22:03:31

Bonjour à Tous,

Comme promis dans mon dernier post, j'ai recolorisé le TYP de gpsmi avec les couleurs de la palette des GPS GARMIN (eTrex et GPSMAP).

Je vais en profiter pour expliquer un peu comment j'ai procédé pour déterminer la palette, choisir les couleurs pour remplacer celle de gpsmi, comment j'ai vérifié que je ne fait pas trop d'erreur et comment je détermine une couleur nocturnes à partir des couleurs diurnes; Tout cela par l'exemple en modifiant le derniers TYP de notre ami.

Evidemment si Calone veut apporter quelques précisions, compléments d'information ou corrections, il est le bienvenu.

Pour déterminer la palette de mon eTrex, j'ai utilisé très simplement la méthode suivante :

-1- Capture des images de cartes originales

Capture des images originales et recolorées depuis mon eTrex avec l'application xImage sauvegardée au format *.bmp (pour éviter toute perte d'information à cause de la compression).

-2- Mesures des valeurs RGB des couleurs affichées

C'est là qu'ayant utilisé Gimb - que je ne maitrise pas -, j'avais lu les valeurs erronées ramenées à des codes 6x6x6 par Gimb). Aujourd'hui, j'utilise simplement MS Paint

Ce n'est qu'en lisant le post de Calone, que j'ai vérifier à nouveau mes nombreuses captures d'écran et que je me suis rendu compte de ma maladresse.

-3- En rassemblant les valeurs RGB observées,

On se rend vite compte que les valeurs du TYP initial ne sont pas respectées, que le GPS affiche la même couleur pour des valeurs RGB suffisamment proches. Ce à quoi on s'attend sachant que l'écran LCD spécifie ne pouvoir afficher que 255 couleurs.

Par contre, les couleurs affichées ne sont pas les 240 couleurs Internet du code 6x6x6 utilisé par gpsmi et moi-même jusqu'à présent.

Contrairement au Couleurs Internet qui propose 6 niveaux pour chaque canal couleur (6R x 6G x 6B), le GPS utilise un nombre de niveau diffèrent pour chaque canal couleur (certainement dû aux performances des diodes LCD et ses composants) et des niveaux indépendants pour les gris (utilisation de diodes différentes pour le N&B). Tout ce passe comme si l'écran du GPS était la superposition d'un affichage couleur (qui ne sait pas faire du blanc, de gris et du noir correct) et d'un affichage N&B capable de créer plusieurs niveau de gris.

En demandant différents niveaux de gris, régulièrement espacés, on se rend vite compte que le GPS ne sait en reproduire que 16 (avec le blanc et le noir).

Les codes RGB de ces niveaux de gris sont composés uniquement des valeurs suivantes (où R=G=B car c'est du gris justement)
R=G=B = [0 (noir) 16 32 49 65 82 98 115 131 48 164 180 197 213 230 255 ] (en décimal)
R=G=B = [00 10 20 31 41 52 62 73 83 94 A4 B4 C5 D5 E6 FF] (en hexadécimal tel qu'utilisé dans les TYP)

Pour les couleurs , le GPS ne possède que cinq niveaux de rouge distincts, six niveaux de vert et huit de bleu.
R = [0 57 123 189 255] soit [00 39 7B BD FF]
G = [0 48 101 149 202 255] soit [00 30 65 95 CA FF]
B = [0 32 65 106 139 180 213 255] soit [00 20 41 6A 8B B4 D5 FF]

Rendons ici hommage à Calone qui le premier à publier ces valeurs.

Nous avons donc bien un total 5 x 6 x 8 + 14 = 254 couleurs à notre disposition. Mais celles-ci ne sont pas régulièrement réparties dans le spectre. Certaines teintes composée à partir du bleu auront plus de nuances que les teintes composée à partir du rouge ou vert.

Ainsi, si l'on demande un gris ardoise #666666 (de luminosité video moyenne 40%), on obtiendra en fait le gris le plus proche de la palette disponible soit #626262 (de luminosité video moyenne 39%) composée avec le septième niveau de gris (valeur 98 soit #62).

De même, si l'on souhaite un bleu azur #74D0F1 la couleur affichée sera la plus proche de la palette composée avec le troisième niveau de rouge, le cinquième niveau de vert et le huitième niveau de bleu, soit la couleur #7BCAFF.

Et ainsi pour toutes les couleurs imaginables...

Ceci explique pourquoi, parfois, bien qu'en demandant des couleurs différentes on obtient le même rendu à l'affichage du GPS.

Par exemple, demander un orange cuivré #BE660D (47%) affiche une nuance très proche #BD6500 (46%), mais demander un orange citrouille #D5720E, bien qu'assez distinct de l'orange cuivré, revient à afficher la même couleur #BD6500 (46%).

Pour m'aider dans le choix des couleurs, j'utilise des tableaux de couleurs dans les différentes palettes :

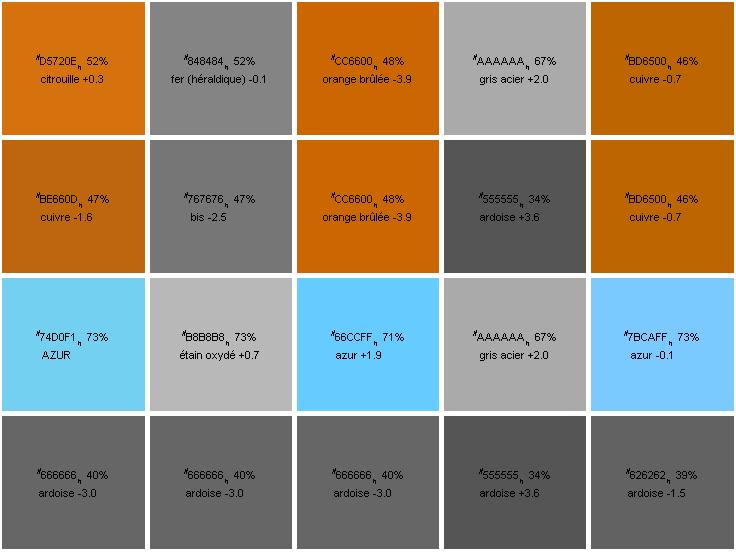

fig 1 : Représentation des couleurs gris ardoise, azur, cuivre et orange citrouille respectivement dans les palettes couleurs 24bits (colonne de droite), gris 24bits, 6x6x6, 4 niveaux gris LCD (pour eTrex legend) et consors) et Palette 255 Couleur GARMIN (à gauche). Les % indiquent la luminosité de la nuance.

-4- Vérification de l'interprétation des résultats :

J'ai vérifier mes hypothèses en modifiant légèrement les couleurs dans le TYP et en observant l'évolution des teintes dans les fichiers de capture obtenus par xImage.

Par exemple, les captures ci-dessous montrent bien dans MapSource les différences de teintes entre la colorisation originale de gpsmi et la version utilisant la palette du GPS :

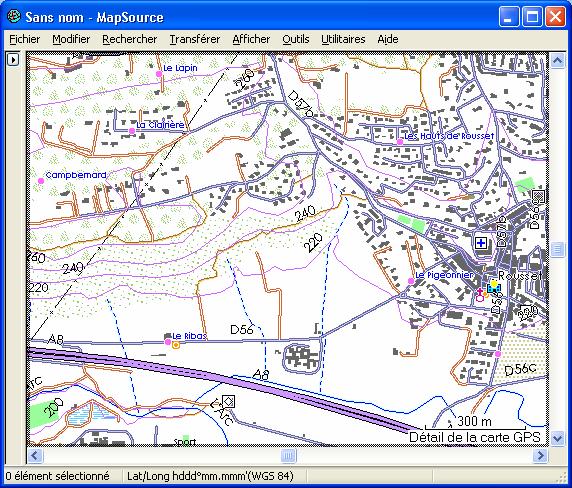

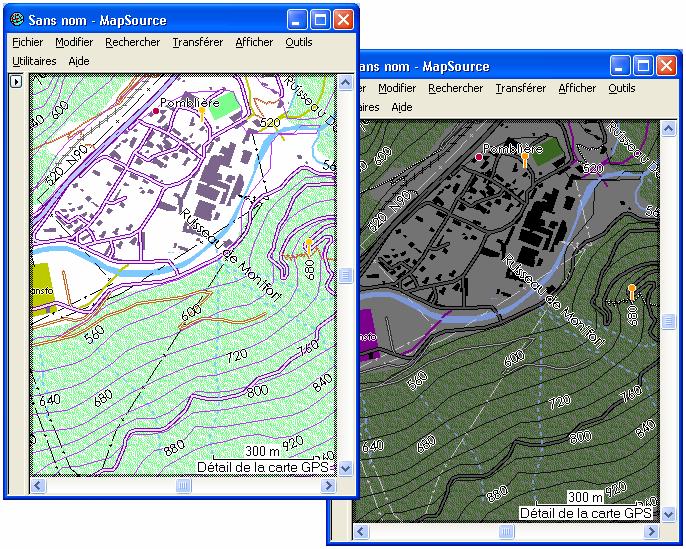

Fig.2 - Comparaison palette 6x6x6 originale (capture de dans MapSource)

Fig.3 - Comparaison palette GPS 255 couleurs (capture de dans MapSource)

Des différences assez visibles sont observables dans les teintes; notamment, les constructions paraissent plus brunes et les bâtiments industriels bien plus verts. Il y a d'autres différences, car presque toutes les couleurs sont affectées.

Cependant, les captures d'écran de jour de mon eTrex au même endroit, pour les deux TYP successifs donnent exactement le même résultat :

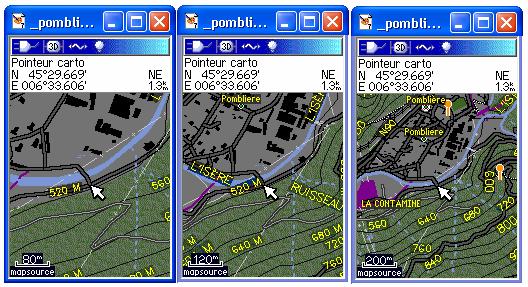

Fig.4 et 5 : Comparaison capture écran eTrex Vista C avec TYP original (gauche) et recoloré (droite)

-5- Algorithme de conversion des couleurs?

Connaissant maintenant la palette du GPS, il est possible de transformer tout fichier TYP en y incorporant les couleurs du GPS. L'aspect des cartes sur le GPS ne sera pas modifié, par contre, le rendu dans MapSource est assez diffèrent, et des assemblage de teintes qui pouvait paraitre très chouette à l'écran (du PC) et acceptable à l'affichage du GPS, deviennent un peu bizarre à l'écran du PC.

Je suis donc en ce moment en train de chercher comment optimiser mes TYP pour le rendu sur le GPS. Il me faut pour cela fixer les gammes de couleurs que je veux reproduire, or jusqu'à présent, je me suis basé surtout sur le rendu dans MapSource pour tester. Mais c'est une erreur, il faut tester sur le GPS.

Je suis en train de me demander s'il je ne devrais pas faire un TYP pour Mapsource qui se rapproche des carte IGN et un TYP GPS pour adapter la palette de l'IGN à celle du GPS.

N'ayant toujours pas décidé de la démarche à suivre, mon travail reste assez improductif...

Pour illustrer l'importance du choix de la palette, je mets à votre disposition le dernier TYP de maître gpsmi que je trouve super, car il utilise très subtilement les jeux de teintes et les contrastes. Bien mieux que mes propres TYP, et que j'ai modifier uniquement en y incorporant les couleurs de la palette GPS.

cret_gpsmi.txt.

-5- Couleurs diurnes et noctures. Importance de la luminosité et des contrastes.

Comme je modifié à ma sauce les couleurs du TYP de gpsmi, j'en ai profité pour intégrer des couleurs nocturnes. C'est plus un exercice de style qu'une vraie réussite pour le rendu.

Rappelons ici le principe du contraste et l'importance du fond blanc dans les cartes par rapport à un fond noir.

De jour, le fond blanc s'impose pour obtenir un maximum de visibilité des détails de la carte. Les objets importants seront mis en évidence par une couleur foncée ou un liseret noir. Les vastes zones comme les forêts ou les lacs, d'importance moindre seront au contraire le plus clair possible pour se fondre plus ou moins avec le fond blanc.

De nuit, plongé dans le noir, c'est les points lumineux qui au contraire sont salutaires. La mise en évidence des objets est donc inversée, un point important devra être de couleur claire ou surligner d'un liseret blanc (ou gris clair).

De plus, la nuit (ou au petit matin), à l'affût ou à la traque des bécasses, d'un sanglier, des chevreuils, d'une géocache, d'un point de vue grandiose au levé du soleil, ou même à la poursuite des martiens, ... notre oeil s'étant habitué à l'obscurité (ou au clair de lune), le fond blanc de l'affichage est insupportable. Un fond noir s'impose alors. (Sans compter que le rétro-éclairage puissant du GPS à toutes les chances de nous faire repérer et de nous faire perdre l'avantage de la surprise)

Mais cela nécessite de re-définir toute la gamme des couleurs et codes graphiques utilisés pour la version jour. Il faudrait donc faire le travail deux fois. Une fois pour le jour, une fois pour la nuit !!!

Pour éviter cela, et étant assez paresseux par nature, j'ai établit les règles suivantes :

- Pour respecter les code de couleur, l'interprétation et la charte graphique, les couleurs de nuit devrons respecter les mêmes teintes que les couleurs de jour. Ainsi, l'eau reste bleue, la foret verte, les points rouges rouge, les petits pois sont verts et les petits poissons ver de terre.

Cela paraît évident, mais implique que les couleurs nocturnes ne sont pas uniquement le négatif des couleurs diurnes. (comme j'ai pu le lire il y a quelques temps sur d'autre(s) forum(s) de moins bonne qualité que celui-ci)

Exception, les gris : la nuance nocturne d'un gris ardoise #666666 (40%) est son complément numérique #999999 (60%). Mais le complément nocturne d'un bleu primair #0000FF n'est pas le jaune secondaire #FFFF00 !

- Pour respecter l'ordre des contrastes (objets importants clairs/sombre), les couleurs nocturnes devront avoir une luminosité inverse des couleurs diurnes. Les vastes étendues comme les forêts ou les lacs seront donc sombres et les détails importants clairs (blanc ou gris clair)

Cela n'est pas toujours possible simplement en ne modifiant que la valeur de luminescence, il faut très souvent aussi jouer sur la saturation, ce qui change un peut l'aspect affiché. Un compromis doit être trouvé entre luminance et saturation des couleurs utilisées en jour/nuit pour résoudre l'équation

- Pour ne pas éblouir l'oeil du noctambule, déjà fort éprouvé par l'obscurité ambiante, les brumes, le froid et les vapeurs d'un alcool frelaté absorbé à jeun, le blanc tu éviteras autant que possible dans les symboles et les lignes.

D'ailleurs avez-vous remarqué que de nuit, le GPS n'affiche pas le nom des rues, des routes ou des lieux en blanc sur fond noir, mais en jaune (avec un léger effet de transparence rouge autour du texte).

- Les performances de l'affichage LCD étant bien plus modestes pour les faibles luminosités où les diodes LCD s'éteignent rendant impossible de discerner les couleurs (ou les teintes) en dessus de 15-20% de luminosité. Tu éviteras de croire que le parfait rendu nocturne de la couleur jaune #FFFF00 (89%) est le #212100 (11%). On a bien le bon niveau de luminosité (89% = 100% - 11%) et la même saturation. MAIS en fait #212100 est bien trop sombre et apparaît noir (noir café au lait) et n'est discernable du fond qu'avec le rétro-éclairage à fond !
(Même si dans la palette GPS, #212100 n'existe pas et qu'il est remplacé par #393000 (18%) un peu plus clair).

C'est un problème que j'ai rencontré notamment pour la couleur ORANGE qu'utilise gpsmi des pylônes, l'orange intermédiaire des sentiers, le mauve de certains axes routiers...

Bref ce n'est pas un problème rare, et il faut bien se rendre à l'évidence, qu'il n'est pas facile d'avoir une gamme de couleur nuit correct sans en tenir compte dans le choix de couleur et teinte jour. Il faut donc un peut tricher et parfois trouver une couleur plus adaptée.

Voici, pour ceux qui n'auront pas le loisir d'essayer le TYP gpsmi modifié par mes soins, un petit aperçus du rendu nocturne :

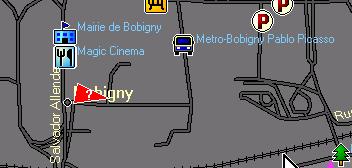

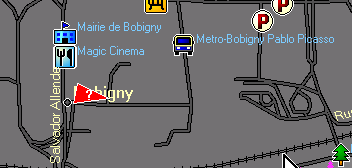

Fig.6 et 7 : Comparaison capture écran eTrex Vista C avec TYP original (gauche) et recoloré (droite) (affichage nuit)

CONCLUSION

Ce petit exercice a au moins eut l'avantage d'être l'occasion d'expliquer un peu la démarche.

Mais c'était aussi un petit défi que je m'étais lancé. Il m'a permit d'affiner un peu ma technique de choix des couleurs et démontre les points suivants :

- l'utilisation d'une palette RGB 24 bits ou 6x6x6 ne permet pas de constituer une gamme de teintes correctes car de nombreuses teintes ne peuvent pas être rendues correctement par le GPS, notamment à cause du nombre limité de nuances de rouge et de vert que permet l'affichage LCD.

- pour être efficace du point de vue contraste (objet important se détachant du fond clair et inversement de nuit), il faut être très rigoureux dans le choix des teintes mais surtout de la luminosité vidéo. Il faut rester, sauf mise en évidence importante nécessaire, dans l'intervalle de luminosité 25% et 75% au risque d'avoir des teintes impossibles à trouver dans la palette du GPS.

Ainsi, si l'on veut mimer les couleurs d'une référence, comme par exemple celle des cartes IGN, il faut s'inspirer des teintes et nuance trouvée sur les cartes papier (ou sur le portail IGN), mais il faut absolument éclaircir ou assombrir les nuances utilisées afin d'homogénéiser le rendu (et permettre l'exploitation correcte du mode nuit).

C'est une des raisons qui fait que je bloque un peu sur mes TYP perso en se moment.

Ensuite, l'étude approfondie du TYP de gpsmi m'a permit de me rendre compte, qu'il utilise qu'une partie du spectre de couleur disponible. Qu'il y a beaucoup de violet/mauve ou de brun/chamois et pas, ou trop peu de cyan.

Notamment la couleur des courbes de niveau ne se distingue pas autant dans la palette du GPS des route chemin ou piste cyclable.

Que la couleur des pylônes est très bien de jour, mais pose un énorme problème en mode nuit

Que les bâtiments en gris ardoises (comme sur les versions plus ancienne) avait l'avantage d'être plus homogène en mode nuit ou même le jour car plus éloigné de la couleur terre des sentiers ou chemins.

C.Ret
Up to now, no carriage returns.

Garmin GPS 12 (1995), Streetpilot Atlantic (2001), eTrex Vista C (2003) & Streetpilot C550 (2006)

Edited by - Cret on 08/23/2007 22:39:53

jld272

442 Posts

Posted - 08/23/2007 : 22:36:41

@Cret
c'est sur quelle carte "Pepinville"
Si c'est la gpstopo 10 Nord Picardie, ou l'as tu obtenue?
jld272

TTOne v1 Version 6.56
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

Cret

France
199 Posts

Posted - 08/23/2007 : 22:44:01

Non, le PEPINVILLE ci-dessus est un quartier de RICHEMONT en Moselle.
Il est sur TOPO n°6 Alsace Lorraine Franche Comtée
Les coordonnées WGS84 sont N49.28600 E6.16670

C.Ret
Up to now, no carriage returns.

Garmin GPS 12 (1995), Streetpilot Atlantic (2001), eTrex Vista C (2003) & Streetpilot C550 (2006)

Edited by - Cret on 08/23/2007 22:58:52

jld272

442 Posts

Posted - 08/24/2007 : 00:48:59

ok trouve, il fallait mettre l'accent sur le e pour le trouver.
Merci pour l'info.
Une question me trotte toujours de la tête:
Pourquoi insistez vous tous a dessiner les chemins en traits continus et non en pointilles, ce qui est beaucoup plus logique.
chemin: ====
sentier:----
jld272

TTOne v1 Version 6.56
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

gpsmi

313 Posts

Posted - 08/24/2007 : 07:52:53

@calone, merci pour l'explication concernant la procédure pour trouver les couleurs. On peut soupçonner Garmin d'avoir choisi en connaissance de cause des "couleurs qui vont bien" pour afficher les différents symboles sur le GPS. J'avais imaginé la procédure mais je n'ai jamais pris le temps de la mettre en oeuvre.

Bref, ce problème de couleurs réglé, (je dispose désormais de la palette Garmin sur mon logiciel de dessin) (240 couleurs + 16 gris), désormais, ca va chauffer car j'ai différents projets en tête
Pour commencer, j'ai adapté les couleurs de la version 3.0 en utilisant ce nouveau standard. Voici des captures d'écran (à comparer avec celles de la page 68) :

Note que j'ai dû faire évoluer certaines couleurs qui ne me convenaient plus trop. J'en ai profité pour ajuster le contraste de certains objets (points et lignes). J'ai aussi rajouté les tunnels et nettoyé le TYP, ce qui donne maintenant une nouvelle version. Pour résumer :

@calone, peux-tu me faire passer la carte test en .mp ?

@cret, bravo pour tes explications trés détaillées et ton travail pour le complément nocturne. J'analyse ...
Je me pose des questions : je pars sur l'idée qu'un algorithme de conversion dégrossit le travail mais qu'après il reste tout un travail "d'appréciation esthétique" que la machine a du mal à faire. On verra bien, je n'ai pour l'instant pas assez de recul sur le mode nuit. Je te tiens au courant, bien entendu.

@jld272, tu peux expliquer la logique des pointillés ?

Edited by - gpsmi on 08/24/2007 09:07:54

jld272

442 Posts

Posted - 08/24/2007 : 09:09:57

@gpsmi
je peux aussi te demander la logique des non-pointille
sur les cartes aux 25000 les chemins sont en pointillés.
Dans ton cas, a part la couleur marron, il est impossible de distinguer une route goudronnée d'un chemin de terre ou un sentier d'une ligne de niveau.
C'est bien sur l'ecran d'un pc mais en vtt sur le terrain avec le soleil ou la blillance de l'ecran il faut qu'il n'y ai aucune confusion possible. Je dirais meme que la couleur est importante et c'est en noir qu'il faudrait les mettre pour ne pas les confondre avec les autres couleurs et etre en concordance avec les cartes aux 25000. C'est bien cela que l'on recherche, non
Fais l'essai tu verras
jld272

TTOne v1 Version 6.56
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

gpsmi

313 Posts

Posted - 08/24/2007 : 11:20:03

@ jld272
Je viens de téléphoner à l'IGN en demandant un responsable. On m'a passé une première personne. J'ai expliqué que je voulais connaître la raison de la représentation des chemins et sentiers en pointillés. Au bout d'un long moment d'attente (musicale, heureusement), on m'a enfin passé la personne à l'origine de cette décision. Tiens-toi bien, il s'agissait d'un bègue. S'excusant pour son handicap, il m'a même confié qu'il était, en plus, daltonien
Sérieux, compare 2 TYPs dans des endroits "critiques", il n'y a pas photo. J'avais pensé te proposer des copies d'écran, preuves à l'appui mais je prépare ma valise pour une ballade d'une "semaine vérification GPS" dans une zone où il n'y a pas Internet.

Quels sont les critères pour distinguer une voie de communication ?
- Largeur de l'intérieur
- Largeur de la bordure
- Couleur de l'intérieur
- Couleur de la bordure
- Motif de la bordure
- Modif de l'intérieur

Entre les chemins et les routes de mes TYPs, 2 critères ont été changés. Les routes sont goudronnées avec une dominante grise/bleue/rose (donc apparaissent foncées au centre) et les chemins non. Les couleurs des bordures sont radicalement différentes ... Il existe une possibilité, c'est de foncer encore plus, l'intérieur des petites routes secondaires. J'y pense.
J'avais eu, moi aussi, ce problème gênant de distinction de voie en VTT. Tu pourrais peut-être envisager de modifier légèrement l'inclinaison de ton GPS sur le vélo (plus à l'horizontale pour faire entrer la lumière).

Edited by - gpsmi on 08/24/2007 12:46:27

bebergps

France
148 Posts

Posted - 08/24/2007 : 11:29:44

une question
cest fou ca quand j'envoie un typ dans mon typ avec quelques dalles ca marche en faisant install a mapset...
et quand j'envoie la region entiere avec d'autres regions, ba ya plus de typ et les cartes apparaissent en natif brute c'est a dire avec rien comme quand tu les achete, soit horrible...
ququn pourrait m'aider car je m'en vais demain matin super tot...genre j'ai envoyé pour 200mo environ... pourquoi le typ ne marche plus?
merci

Razel

1 Posts

Posted - 08/24/2007 : 13:39:30

Bravo Messieurs pour votre travail que je suis avec attention.

pour votre information, votre typ fonctionne très bien avec un NUVI200

calone

8 Posts

Posted - 08/24/2007 : 19:41:49

@gpmsi
Il reste 1 couleur defectueuse dans ton typ:
#cccc00 pour _polygon 0x53 Sand/tidal/mud flat

Le mp de ma carte de test est la

@jld272
J'utilise moi aussi le GPS pour faire du VTT, et je trouve que lorsque les chemins tournent beaucoup la representation des chemins avec des pointilles devient peu lisible sur le GPS.

On se souvient qu'il y a quelques pages, un smart phone a voulu faire de l'ombre aux vrais GPS.
Et bien voila ce que j'arrive a obtenir sur le mien:

Et d'ailleurs, pourquoi se contenter d'un fond cartographique quand on peut avoir beaucoup plus joli:

Le GPS peut donc servir d'album photo !!! C'est la revanche , on empiete sur le domaine reserve des smartphone (pour telephoner avec un Garmin, la ca va etre un peu plus dur )

Tout cela a ete realise grace au TYP !!!
Pour les sceptiques qui penseraient que ces snapshot sont des faux,
voici le fichier a mettre dans Garmin/GMAPSUPP.IMG de la microSD du GPS. (attention, cela ecrasera toutes vos cartes actuelles)
Une fois charge, pour que Nicole Kidman apparaisse a l'ecran il faut:
aller en coordonnee N44°59.133' E6°12.701'
choisir un zoom de 300m
choisir une orientation avec le Nord vers le haut( le mieux c'est de desactiver le compas en appuyant longtemps sur la touche Page)
Mettre le declutter a Off.

Ne vous emballez quand meme par trop, la contrainte du niveau de zoom et de l'orientation, font que la methode que j'ai utilisee ici ne permet pas d'avoir un vrai mode rastermap.

bebergps

France
148 Posts

Posted - 08/24/2007 : 21:59:19

t'es barge!
en tout cas tu fais de superbes typ!
merci calone
bon comment faut faire quand tu veux envoyer 2 topo soit a peu pres 250 mo dans le gps AVEC le typ? car ya une region qui marche et l'autre rien quedal c'est du brut.... sans typ...?
merciiiiiiiiiiii

et quand j'essaie avec sendmap, malgré que j'ai mis le code de deverouillage, ba il ne me mets aucune carte et me dit carte verouillée... c'est fou ca !

Edited by - bebergps on 08/24/2007 23:35:01

kakoo

France
61 Posts

Posted - 08/25/2007 : 13:55:32

@Bebergps
Il faut pour envoyer tes deux topos,que le FID du .typ correspond au numero de ton Family .(Family_772--->il faut taper FID:772)
Donc un typ par carte.
En le creant avec sont propre nom, pour ma part TYP772.typ.
Voila c'est tout!

GPSMap 60CSX
GPSTopo6 + GPSTopo1 + TYP de "gpsmi"et "cret" quelque peu modifié
MetroGuide Europe V9 Routable

Edited by - kakoo on 08/26/2007 08:42:37

david76

France
1 Posts

Posted - 08/26/2007 : 21:53:40

Bonjour à tous,
Grâce à forum je suis parti de 0 connaissance jusquà réussir à programmer mon gps map60csx en entrant metroguide v8 patchée. J'ai encore des efforts à faire au niveau des typ pour améliorer la lecture je pense, mais ca marche.
Par contre je souhaiterais profiter directement de vos connaissances car je n'ai rien trouvé de concret à ce sujet: je fais un peu de navigation en mer (pour taquiner le bar) et je voudrais savoir si des "p'tits gars" ont reussi à se faire une carte dont ils sont satisfaits, si oui comment avez vous fait?
J'ai dégoter un bluechart avec code qui fonctionne uniquement sur mapsource. Est il possible de récuperer les cartes d'une facon ou d'une autre?
Merci

Que j'aie des réponses positives ou pas je tiens encore à feliciter les personnes apportant leur travail et recherche sur ce forum.
J'arrete là sinon on va me prendre pour le faillot du premier rang ;-))

garmin 60csx

Mago77

35 Posts

Posted - 08/27/2007 : 14:41:55

Bonjour à tous,
Je débarque sur ce forum... et ce n'est pas facile de prendre le train en route.
J'utilise un 60CX avec tous les GPSTopo français et GPSTOPO Espana. Ou j'en suis, j'utilise avec GPSTOPO les fichiers TYP TOPO Espana le fait (je place le fichier typ avec les img dans le directory de la famille et j'ajoute une clé pour ledit fichier dans le registre de la famille en question, il faut un TYP par région) Sa marche bien sous MAPSOURCE mais je ne constate pas de changement sur le GPS.... Je vais essayer avec le fichier TYP de "Benjiv" qui me semble clair... Il ne semble logoique d'utiliser le même typ sur mapsource et sur le GPS, est-ce correct? Je précise que MAPSOURCE assemble bien le fichier TYP avant l'envoi des cartes (si la syntaxe du TYP est correcte. Faut-il remettre à blanc le GPS pour être sur de ne pas récuperer des données anciennes. Votre aide sera appréciée. Bonne journée.
.....
j'ai fini par tomber sur le tutorial, je n'avais donc pas dépassé le premier niveau...
si je comprends bien il me faut:
1: placer le fichier Topo722.txt (par exemple) dans le répartoire de la famille 722.
2: Avec Maptoolkit (et cgpsmapper) créer un nouveau fichier TBD qui prendra en compte le fichier texte du répartoire 722 apres avoir sélectionné l'ensemble des dalles du repetoire 722.
Est-ce correct?

MG
Nuvi 660T, 60CX, Maps GPSTopo de 1 à 10 & Topo Espana

Edited by - Mago77 on 08/27/2007 21:27:49

jld272

442 Posts

Posted - 08/27/2007 : 16:56:16

j'suis quand meme pas ignard mais j'arrive pas a envoyer sur le gps. Ou plutot le typ gpsmi 3-2 que je viens de modifier est bien lu par Mapsource (les modifs sont bien prises en compte) mais pas par le gps qui lui, fait comme s'il n'avais pas de typ.
Par contre le typ gpsmi3-2 envoye tel quel est bien pris en compte.
C'est pourtant pas la 1ere fois je modifie des typ. Ca a toujours bien fonctionne. Mais la...
Je ne sais pas ce que je fais de mal

ca y est ca marche, j'ai refais modif par modif. Apres chaque modif j'ai crée le fichier gmapsupp pour voir a quel moment ca plantait, et ca a marche jusqu'au bout. Je ne sais pas ce que j'avais fait pour que ca ne marcha pas la 1ere fois.

J'ai apporte une modif aux niveaux des sentiers de facon a retrouver la texture des cartes 25000. Pointille en 2 couleurs noir et orange. ce qui donne:

; Roads - Walkway/trail
[_line]
Type=0x16
String1=0x01,sentier
Xpm="32 2 4 1"
"= c #000000" ;noir
" c #FFCC00" ;orange
"3 c #000000"
"4 c #FFCC00"
" "
"===== ===== ===== ===== "
[end]

j'aimerai faire la meme chose avec les chemins mais je n'y arrive pas. Pour l'instant je n'ai qu'un pointille de couleur noir c'est a dire ceci:

;Roads - Unpaved road
[_line]
Type=0x0a
UseOrientation=Y
string2=0x01,chemin
Xpm="32 3 2 1"
"# c #330000"
" c #FFFFFF"
"##### ##### ##### ##### ####"
" "
"##### ##### ##### ##### ####"
[end]

Si quelqu'un peux me donner un coup de pouce et me proposer quelques solution pour avoir 2 couleurs.
Ou mieux: me dire ou trouver les explications des differentes lignes des typ.

PS: j'aimerais aussi qu'on m'explique comment poster un fichier txt ou typ?

Merci d'avance

jld272

TTOne v1 Version 6.56
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

Edited by - jld272 on 08/27/2007 23:29:18

kakoo

France
61 Posts

Posted - 08/28/2007 : 09:04:09

Bonjour a tous
@Mago77 et David76 vous trouverez toutes les explications au sujet des
fameux .typ a cette adresse:
http://www.gpspassion.com/forumsen/topic.asp?TOPIC_ID=86043
@+

GPSMap 60CSX
GPSTopo6 + GPSTopo1 + TYP de "gpsmi"et "cret" quelque peu modifié
MetroGuide Europe V9 Routable

jld272

442 Posts

Posted - 08/28/2007 : 10:47:24

Enfin j'ai reussi a mettre les chemins en pointille (je sais je suis tetu) et colore marron clair (couleur terre), attention le marron fonce fait moins apparaitre les pointilles. Ansi je garde mes pointilles preferes et en plus le chemin est colore pour le vtt. Ca donne ca:

;Roads - Unpaved road
[_line]
Type=0x0a
UseOrientation=Y
string2=0x01,chemin
Xpm="32 3 4 1"
"# c #330000"
" c #FFCC00"
"3 c #000000"
"4 c #FFCC00"
"##### ##### ##### ##### ####"
" "
"##### ##### ##### ##### ####"
[end]

J'aimerai maintenant surligner les Gr, Pr et Grp en rouge, comme sur les cartes au 25000.
J'ai lu une explication de Cricri31 (page 21) mais je n'y comprend rien.
Quelqu'un pourrait il m'expliquer en detail la procedure. J'ai compris qu'il fallait modifier les labels. Mais comme un gp peut etre soit une route ou departementale ou rue ou chemin ou sentier et qu'en plus on distingue Gr, Pr ou Grp ca fait 3x5 type de lignes a rajouter. Est ce bien comme cela que ca marche? Si oui, un exemple serait le bien venu a partir de ceci.

; Roads - Other highway/road (nationales et grands axes)
[_line]
Type=0x03
LineWidth=2
BorderWidth=1
Xpm="0 0 2 0"
"1 c #FF0000" ;intérieur ardoise
"2 c #000000" ;bordures
[end]

peut on utiliser plusieurs fois le meme type de ligne?

merci

TTOne v1 Version 6.56
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

Edited by - jld272 on 08/28/2007 23:50:56

Mago77

35 Posts

Posted - 08/28/2007 : 13:06:57

quote:

Originally posted by kakoo

Bonjour a tous
@Mago77 et David76 vous trouverez toutes les explications au sujet des
fameux .typ a cette adresse:
http://www.gpspassion.com/forumsen/topic.asp?TOPIC_ID=86043
@+

Merci Kakoo, mais j'en viens du TUTO... comme toujours les instructions s'adresse des individus ayant un certain niveau, d'ou mes question moi qui débarque.

MG
Nuvi 660T, 60CX, Maps GPSTopo de 1 à 10 & Topo Espana

benjiv

France
18 Posts

Posted - 08/28/2007 : 16:29:51

@Mago77 :
Un TYP par région avec le FID qui convient. Pour cela, il te faut GENTYP avec lequel tu vas ouvrir un fichier TXT, modifier le FID en fonction des régions et compiler le TYP. Pour connaitre le FID de chaque région, GENTYP te l'indique en cliquant sur le bouton TDB, lequel te demandera de sélectionner le fichier TDB de chaque région.
Par exemple : 718 c'est pour le GPS Topo Alpes

Garmin GPSmap 60Cx + 1 VTT + 1 cheval = plein de possibilités

jld272

442 Posts

Posted - 08/28/2007 : 18:16:00

quote:

Posted - 10/12/2006 : 23:56:10
--------------------------------------------------------------------------------

j'ai rajouté des photos recentes de mes dernières expériences avec les TYP sur mon blog
http://cricri-blog.blogspot.com/

http://photos1.blogger.com/blogger/359/3264/1600/700m.jpg

on y vois un "pseudo" relief crée avec 3 niveaux de gris depuis des fichiers DEM (affectés à des polygones non utilisés courramment et modifiés par le TYP)
des polygones semi-transparents (trame de points en motifs de remplissage, les forêts entre autres)
des GR surlignée en jaune (plus lisibles) en copiant la polyline sur elle meme et en décalant le motif de dessin grace au TYP
des courbes de niveaux à 20 m sur l'ensemble des cartes dont l'affichage ne gene pas la lisibilité

@Cricri31
Peux tu m'en dire plus sur ta colorisation des Gr et des lignes de niveau a 20m. Je n'arrive pas le faire et les explications sont trop hardues pour moi.
Merci
jld272

TTOne v1 Version 6.56
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

Mago77

35 Posts

Posted - 08/28/2007 : 22:06:07

@benjiv[/i]
Merci, ça ne marche pas trop mal. Il ne me reste qu'a choisir parmis les exellents TYP dispo sur ce topic. Bravo à tous quels talents.
J'ose une remarque à GPSMI, les Suisses, les Autrichiens, les Espagnols utilisent comme l'IGN des pointillés ou traits discontinu pour tracer les sentiers sur les cartes.
Bonne soirée et merci encore.

MG
Nuvi 660T, 60CX, Maps GPSTopo de 1 à 10 & Topo Espana

jld272

442 Posts

Posted - 08/28/2007 : 22:11:39

quote:

J'ose une remarque à GPSMI, les Suisses, les Autrichiens, les Espagnols utilisent comme l'IGN des pointillés ou traits discontinu pour tracer les sentiers sur les cartes.

depuis le temps que je le dis je viens d'essayer cet apres-midi la version que j'ai fait page 70. Cette version me parait correct, en tout cas elle me plait
jld272

TTOne v1 Version 6.56
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

newton_

434 Posts

Posted - 08/29/2007 : 08:38:07

jld272

UP UP UPLOAD !!!!

"""""""

http://www.gpspassion.com/forumsen/topic.asp?TOPIC_ID=11706

Edited by - newton_ on 08/29/2007 08:41:31

jld272

442 Posts

Posted - 08/29/2007 : 08:57:43

@Newton_
???????????? que veux tu dire par la??? J'ai deja uploadé le resultat page 70
jld272

TTOne v1 Version 6.56
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

benjiv

France
18 Posts

Posted - 08/29/2007 : 09:08:44

@Mgo77 :
libre à toi de modifier les TYP pour te les approprier et avoir un visuel qui te convient. :-)
L'IGN n'a de cesse de modifier ses légendes et, selon l'age des cartes, les chemins sont représentés différemment : un double pointillé sur les plus anciennes (Ardèche Sud par exemple) à un trait épais (Monts du Pilat). Sur les cartes plus récentes, les pointillés indiquent une ligne de coupe dans les forêts, laquelle est sujette à changements assez fréquents.

Pour les couleurs des GR, j'ai cru comprendre sur le blog de cricri qu'il s'agissait de cartes personnelles. Il a certainement codifié les GR différemment afin de leur attribuer un double trait noir/rouge. Ce serait une excellente idée si nos petits gars qui conçoivent GPS Topo faisaient de même afin que la lecture des GR soit facilitée.

A moins qu'il soit possible de récupérer les attributs des chemins pour leur affecter via le TYP une autre couleur ????

Garmin GPSmap 60Cx + 1 VTT + 1 cheval = plein de possibilités

newton_

434 Posts

Posted - 08/29/2007 : 09:10:48

LE TYP jld272
Le TYP !!!

Je voulais tester , je ne le vois pas sur la page

LE screen me plait ...rouge ! pointillés ...

Tu bosses avec ........CARTO !
Faut demander les royalities dûes au PRO !

Edited by - newton_ on 08/29/2007 09:16:54

jld272

442 Posts

Posted - 08/29/2007 : 09:33:35

@Newton_
Ok c'est fait:

Le fichier zip (txt+typ) est
ICI

entre parentheses c'est pas du tout evident d'envoyer ce genre de fichier.
J'ai enfin reussi

Pour la carte, c'est vrai que je me suis inspiré de CARTO qui ne sont en realité que la copie des cartes ign aux 25000. Routes et Autoroutes en rouge, departementales en jaune et autres routes et rues en blanc.
Les chemins et sentiers sont en pointillés (comme sur les ign) mais pour mieux les distinguer j'ai rajoute la couleur de la terre. C'est vrai que ca parait orange mais plus tu fonces le marron et moins tu distingues les pointilles.

Il me reste à prevoir de surligner les gr, pr, et grp en rouge et de doubler les lignes de niveau tous les 50 metres au lieu des 100m actuels. Mais ca c'est pas gagne j'y ai deja passe du temps sans resultats.

jld272

TTOne v1 Version 6.56
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

Edited by - jld272 on 08/30/2007 22:05:02

Titof6.9

France
6 Posts

Posted - 08/29/2007 : 10:07:33

Bonjour !
Petite question de novice :
Serait il possible, utile de créer une "mire GPS" en dessinant des des polygones à partir de MapEdit et en intégrant les codes couleurs de Calone dans un TYP qui va bien

Alors faisable ou pas ?

jld272

442 Posts

Posted - 08/29/2007 : 10:28:26

@Titof6.9

quote:

Serait il possible, utile de créer une "mire GPS" en dessinant des des polygones à partir de MapEdit et en intégrant les codes couleurs de Calone dans un TYP qui va bien

Pas bien compris ta question, soit plus clair

Quant au typ de Calone c'est vrai qu'il est pas mal. J'hesite justement sur les lignes de niveau en rouge et en pointillés, ainsi que les forets en vert uni comme etait mon ancien typ.
A voir
jld272

TTOne v1 Version 6.56
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

Titof6.9

France
6 Posts

Posted - 08/29/2007 : 10:51:30

quote:

Originally posted by jld272

@Titof6.9

quote:

Serait il possible, utile de créer une "mire GPS" en dessinant des des polygones à partir de MapEdit et en intégrant les codes couleurs de Calone dans un TYP qui va bien

Je retente le coup
Si j'ai bien compris toutes les couleurs ne sont pas affichable sur le GPS. Alors pourquoi ne pas créer une grille de ces couleurs avec en label le code correspondant.
Si l'on peut afficher des photos, on devrait pouvoir afficher sur le GPS cette "mire" de couleur afin de mieux se rendre compte du rendu

Si c'est pas plus clair, c'est que c'est peut être une id un peu farfelue...

jld272

442 Posts

Posted - 08/29/2007 : 11:17:05

oui j'ai compris, l'id est bonne mais voir s'il elle est applicable. En effet l'affichage d'une photo revient a afficher une dalle convertie en photo. Pour la visualiser il faut aller aux coordonnees precises ou se trouve cette dalle et en plus faire un zoom approprié. Pour ta mire ce serait la meme chose. Peut etre pas si facile a la visualiser rapidement. Mais ca doit etre faisable.
Ceci dit c'est l'ensemble des couleurs entre elles qui determine la visibilite sur le terrain. Le fait d'avoir des carres ou des lignes de couleurs ne donnerait qu'un petit apercu.
jld272

TTOne v1 Version 6.56
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

newton_

434 Posts

Posted - 08/29/2007 : 14:59:07

Je prends 2mn
Tu as fait du chemin ......
Une Autoroute ..... Bravo !!!

Je crois que je vais remettre le pied
à l'étrier

Le travail de la communauté est encore et toujours
Aussi performant et éfficace !
Je revendique à mon tour ,
Le droit de reprendre ma place ....

Sérieux ,bon boulot !!!

Cret

France
199 Posts

Posted - 08/29/2007 : 15:26:29

Bonjour à Tous...

@Titof6.9

Une mire est à mon avis utile si l'on souhaite 'calibrer' son GPS et voir sur son écran un rendu réaliste des couleurs. Il faudrait cependant utiliser une sonde (colorimètre ou spectrocolorimètre) afin d'en établir le profil ICM. Comme je l'indiquais à la page 68, cela est un travail fastidieux et qui a un intérêt général assez limité. Car très vite, on va se rendre compte que le rendu dépend beaucoup de l'éclairage, des variation du rétro-éclairage, de la température ambiante (les différences de teinte des gris sont très affecté par la température du GPS)...

De plus, ce travail a déjà été fait par GARMIN !

En effet, il est plus simple de considérer, qu'aux variations individuelles de production près, tous les LCD des eTrex et GPSMAP sont conformes aux spécifications et que globalement, les couleurs affichées sont belles et bien celles estimées par le constructeur, à savoir :les 16 niveaux de gris, 5 niveaux de rouge , 6 de vert et 8 de bleu.

On peut ainsi raisonnablement penser que les valeurs relevées par xImage sont bien les valeurs RGB les plus proches du rendu réel du GPS en bon état de marche dans des condition standard d'utilisation (rétro-éclairage à 50%, 25°C ... ??? ).

Dans ces conditions, et si l'écran de son PC est correctement réglé, le rendu dans MapSource des couleurs de la palette est la meilleure approximation du rendu sur le GPS sans calibration rigoureuse. Il est alors possible de choisir les couleur sur l'écran du PC et non sur le GPS, ce qui fait gagner pas mal de temps.

Une mire ne serait, à mon avis, utile que pour la calibration rigoureuse, et elle devrait donc être conforme aux exigences calorimétriques et techniques de la sonde (et du logiciel) associée.

Ce n'est pas une mince affaire, et l'expérience des amateurs de travaux photo ou de reprographie serait d'un grand service !

Personnellement, je n'ai jamais réussit à calibrer correctement mon système imprimante/scanner correctement !

Je suis entièrement d'accord avec jld272 concernant l'importance des couleurs et motifs tels que disposés sur la carte qui détermine la qualité de la recolorisation, et pas, ou peu, la précision (ou la justesse) mathématique des teintes.
Je préfère, et de loin, affiner le rendu par essais successifs et affiner à l'usage sur le terrain. Car comme le faisait remarquer gpsmi, le rendu varie beaucoup en fonction des conditions d'utilisation :
- jour ou nuit, soleil ou ciel couvert, forêt ou terrain dégagé,
- angle d'incidence (attaché au guidon par ex.) ou main libre, lecture en mouvement ou à l'arrêt,
- GPS chaud sur une planche de bord ou gelé sur les pistes de ski, etc ...

Tous ces paramètres rendent la calibration précise un peu caduque et l'effort pour effectuer le travail de calibration injustifié.

Par contre, si un passionné s'en sent le courage, il sera le bienvenu sur ce forum et vivement encouragé dans son entreprise un peu folle. Car c'est bien là le type d'initiative qui ne manquera pas d'attiser la curiosité et l'engouement des passionnés de ce forum.

@gpsmi et jld272

Je viens d'essayer vos derniers TYP et je ne trouve rien à redire d'important. J'aime bien le rendu et l'harmonie des tons. Il y a cependant deux ou trois petits détails qui me chipote.
- la couleur du Sable (Tidal) est, peut-être, à revoir car elle ne permet pas un bon contraste sur le fond bleu azur des lacs et océan. Ce qui fait disparaitre les bancs de sable de certains littorals.

- l'épingle qui marque les points haut (pylone, phare, tours, etc) me pose un problème visuel. J'utilise parfois de tels repère pour des triangularisations géométrique (lors d'initiation à la cartographie et à la géométrie). Or, l'écart entre la pointe et la tête de l'épingle crée un décalage qui perturbe un peu la démonstration, on aurait tendance à (mentalement) relier la pointe (ou la tête). C'est un peu perturbant et pourrait être une source d'erreur lors des exercices que je m'apprête à proposer. Je préfère de loin pour les points hauts, phares ou amers un symbole bien symétrique (tel un cercle) qui évite toute ambiguïté.
Ceci n'est qu'un problème sur le papier, car le GPS sélectionne les coordonnées indépendamment de la forme du symbole...

Comme vous pouvez le voir, ce ne sont que des points de détails.

Plus grave, à mon sens, ont été les remarques suivantes :

- La représentation des chemins en traits double, bien que la plupart du temps justifiée, a trouvé dans les forêts que j'ai arpenté ces derniers temps; de nombreuses exceptions. En effet, les chemins bien que nettement plus larges que des sentiers, n'étaient pas carrossables. Ce qui a occasionner quelques confusion auprès des utilisateurs quelques confusions à cause de la similitude graphique avec les routes (rue résidentielle).

Certains ont également fait remarquer que le double trait faisait perdre un peu le détail des sinuosités du tracé des chemins et aux échelles 1/25.000 avait tendance à masquer certains détails ou autres points à proximité du chemin. Or il s'avère que ces personnes, guides souvent des groupes de randonneurs, et utilisent justement ces détails pour se repérer. D'où quelques critiques concernant la qualité des cartes et la facilité d'utilisation en substitution des cartes papier.

Comme ma mission tacite est de recoloriser afin de faciliter au maximum l'usage du GPS et des cartes électroniques pour le club, je vais tenir compte de ce point dans mes futurs TYP. Ce qui n'est pas sans poser quelques problèmes pour la recolorisation des cartes belges sur lesquelles les chemins et rues sont codés avec le même trait.

De plus, une couleur brune pour les chemins dessiner en un seul trait les rapproche dangereusement des courbes de niveaux (surtout avec les couleur nocturnes). Un trait noir (ou sombre) comme sur certaines cartes IGN semble plus adapté et augmente le contraste et donc la lisibilité.

Comme le souligne benjiv, le symbole des chemins change d'une carte à l'autre, ou d'une édition à l'autre. Sans compter, que selon les régions, une plus ou moins grande partie des chemins ont été élargis pour faciliter l'exploitation des forêts ou du territoire, ce qui crée un décalage avec ce qui est représenté sur la carte.

L'utilisation de trait pointillés est intéressante.

Mais, d'une part, elle pose également un problème de perte de détails à certains endroits (tel un coude ne sera pas bien représenté ) et au niveau des intersections, il n'est pas toujours très clair si les chemins se rejoignent, ou si un obstacle invisible (sur la carte) rend la connexion difficile. Je vois déjà le type de question et l'inquiétude que cela soulèvera auprès de mes amis du Club !)

On notera l'élégante solution proposée par jld272 qui rend la continuité des chemins visibles en utilisant la couleur terre sous les pointillés.

Continu comme une autoroute, n'est-ce pas Newton ?

D'autre part, cela pose un problème d'interprétation, car dans notre code graphique, les cours d'eau intermittents sont également représentés en pointillés ! Cela laisse supposer que certains chemins ne sont pas accessibles à certains moment !

Selon, l'usage de chacun, ces points pourront n'être que des détails ou ne pas être tolérables !

Pour ma part, je me situe entre les deux et je vais prendre le temps de méditer un peu tout cela avant de vous communiquer ma future version !

@ calone

Je viens de charger mon GPS avec ton dernier TYP.

Ton travail m'intéresse au plus haut point, car comme moi, tu cherche à utiliser les couleurs et symboles de l'IGN.

Il y a cependant un petit soucis d'ordre [_draworder] :

Le background (typ=0x4b) est donné avec la priorité 1 comme les océans et forets. Ce qui crée à certains endroits (comme dans leBbassin d'Arcachon - oui je teste les cartes dans des endroits connus ou traversés, c'est plus efficace) la disparition de l'océan ou de la forêt (au Sud-Ouet du Haut-Keoningsburg)

Pour corriger cela, il faut soit mettre le background à zéro, soit décaler vers le haut les couches en commençant au niveau 2 pour les forêts et océans.

Concernant les couleurs, je n'ai aucune critique à formuler, je retrouve bien dans ton TYP, les couleurs de la palette GPS qui me semblent les plus proche des cartes IGN (celle juste avant les versions issues du DB MAP) qui utilise des couleurs et teinte assez foncées.

Il en résulte que les cartes sont très contrastées, voir plutôt sombres. Effet est amplifié par les bordures de route et les nombreux symboles sombres.
Ceci n'est pas gênant, mais nécessite un peu plus de rétroéclairage. Comme gpsmi, je préfère des cartes globalement plus claires qui exploitent mieux le fond blanc utilisé et laisse apparaître plus de détail.

Pour cela, je triche et n'utilise pas exactement les couleurs relevées sur les cartes IGN (ou sur CartoExploreur).

En effet, l'oeil humain a ceci de particulier; il fait la distinction entre les objets qu'il regarde d'abord par la différence de luminosité, les différences de couleurs ou de teinte n'intervenant que plus tard et pour des niveau de luminosité équivalent.

Donc, pour pouvoir mettre en évidence certains objets, il faut aménager les luminosités des couleurs originales des cartes afin d'homogénéiser le rendu et permettre de contrôler les contrastes.

Ainsi par exemple, et comme il a déjà été discuté dans ce très long fil, pour le vert des forêts on gagne, à mon avis, à être aussi clair que possible. Ce qui fait qu'il n'est pas possible d'utiliser le vert IGN original (surtout des éditions sombre, les nouvelles cartes générées numériquement utilisent un vert plus clair).

Par illustrer mon propos, supposons que je souhaite reproduire la couleur verte RGB = #9BC984_h de luminosité 71% observée sur la carte originale (ici le geoportail, Forêt des Landes). Notons que RGB =#9BC984_h correspond dans la notation TSV à T=100° S=34.3% V=.788

La couleur la plus proche dans la palette GPS garmin est bien #7BCA8B. Sa luminosité n'est pas exactement celle de la carte originale et fait 68% (plus sombre en fait).

Or, il a été dit ici que le meilleur résultat est obtenu avec des forêts plus claires, idéalement vers 90% de luminosité. Ainsi, un compromis peu être trouvé entre le rendu stricto sensus IGN et un TYP optimisé pour l'affichage LCD du GPS en recherchant dans la même teinte, une couleur adaptée entre 80 et 90% de luminosité.

Dans la gamme chromatique de la teinte T=100°, on recherche donc les couleurs les plus proches appartenant à la palette GPS Garmin de luminosité 80-90%.

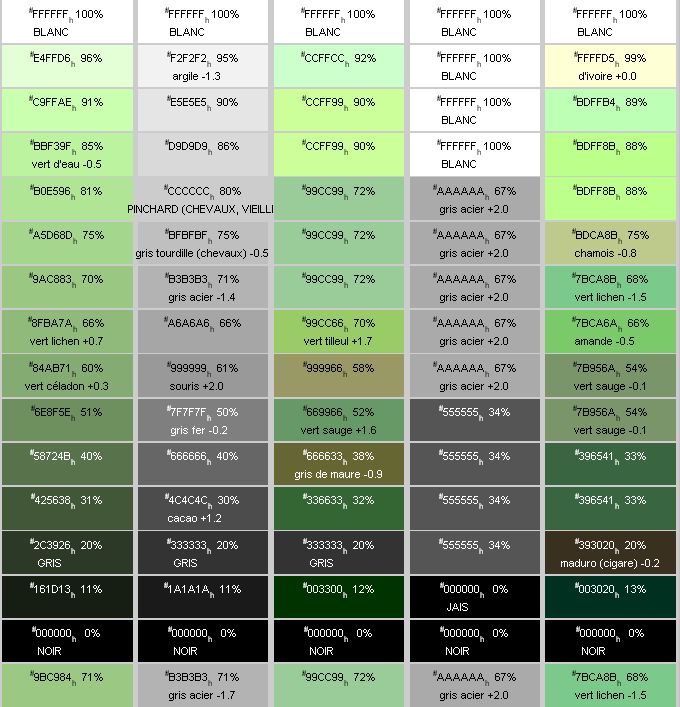

fig 1 : Gamme en luminance des couleurs de teinte verte T=100° respectivement dans les palettes couleurs 24bits (colonne de droite), gris 24bits, 6x6x6, 4 niveaux gris LCD (pour eTrex legend) et consors) et Palette 255 Couleur GARMIN (à gauche). Les % indiquent la luminosité de la nuance.

Dans la palette GPS Garmin, la couleur la plus adaptée, d'après moi, sera le #BDFFB4_h (T=100° S=31.91 V=1.0) pour le jour.

Pour la nuit, il sera possible d'utiliser #396541_h (33%) ou #003020_h (13%) bien que ce dernier soit un peu trop sombre (à mon goût).

C.Ret
Up to now, no carriage returns.

Garmin GPS 12 (1995), Streetpilot Atlantic (2001), eTrex Vista C (2003) & Streetpilot C550 (2006)

Edited by - Cret on 08/29/2007 17:24:55

jld272

442 Posts

Posted - 08/29/2007 : 17:11:00

j'ai un truc bizarre je viens de m'apercevoir que les batiments ne sont pas representes avec mes nouveaux typ issus de gpsmi alors qu'avant ils etaient dessine. J'ai repris les memes lignes de mon ancien typ (couleur noir) mais sans succes. Est ce une question de couleurs?
jld272

TTOne v1 Version 6.56
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

benjiv

France
18 Posts

Posted - 08/29/2007 : 17:47:12

Si ce n'est pas la couleur de remplissage des surfaciques bâtiment qui te pose problème, alors il faut que tu vérifies du coté de l'ordre d'affichage des polygones.

Garmin GPSmap 60Cx + 1 VTT + 1 cheval = plein de possibilités

Mago77

35 Posts

Posted - 08/29/2007 : 18:22:55

Benjv évoque l'ordre d'affichage des polygones...en piochant dans l'œuvre GPSMI, Cret etc... Je me suis fait un petit TYP toujours perfectible.
J'ai un petit irritant, les sentiers apparaissent au niveau de zoom 3km alors que les chemins attendent le niveau 700m, c'est déjà comme cela de base avec les topos... mais avez vous une solution?

Quelqu'un a-t'il travaillé sur l'assemblage de dalles appartenant à des régions ou des pays limitrophes?
Ou sur la combinaison de quatre dalles en une seule l’Espagne compte 4119 dalles en trois régions pour 820MB, comme le GPS ne supporte pas plus de 2048 dalles, la combinaison des dalles permeterait d’avoir le pays entier sur une carte mémoire de 1 ou 2GB (la France compte pour l’instant 1389 dalles 1,720 GB… Quel savoir faire et quels outils faut-il ?

MG
Nuvi 660T, 60CX, Maps GPSTopo de 1 à 10 & Topo Espana

cricri31

France
58 Posts

Posted - 08/29/2007 : 19:35:50

pour les surlignages de GR/PR il n'y à pas de miracles :o)

il faut les retracer dans mapedit, leur affecter un type de polyline dispo, moi j'ai utilisé 0x11 pour les PR et 0x13 pour les GR

creer une carte transparente dont l'ID est superieure à celle sur laquelle elle doit se superposer, tout en créant le meme nombre de niveaux pour éviter les pbs dans mapsource.

integrer dans son TYP la définition des nouveaux types de polyline (en créant un motif sur 5 ou 6 lignes dont les 3 premières sont tansparentes, pour la superposition aux chemins originaux)

integrer la nouvelle carte dans un nouveau produit avec mapset toolkit

Cret

France
199 Posts

Posted - 08/29/2007 : 21:11:03

@Mago77

Le petit irritant...

La section [_Draworder] des fichiers TYP ne permet que de désigner l'ordre d'affichage des polygones et donc leur superposition.

L'apparition des objets dans les cartes dépendant de la façon dont est codée la carte. Dans les fichiers MP, cela se fait par la section [_DICTIONARY] et la commande Level. Le principe est d'indiquer quels sont les objets qui apparaissent en fonction du niveau de zoom.
Il n'y a aucun moyen de modifier cela à partir du TYP.
Il y a effectivement une incohérence dans certains des GPS TOPO où en zoomant, les sentiers sont affichés avant les chemins et d'autres détails.
Le remède est, dans MapSource, de choisir le niveau de détail le plus élevé.
La guérison consisterait à re-compiler les cartes après avoir modifier le codage.

Quelqu'un a-t-il signalé le défaut à GPS TOPO ?

Concernant l'assemblage de dalles appartenant à des pays limitrophes:

J'utilise (pour l'instant) des dalles de plusieurs pays conjointement. Il n'y a pas de problème (en général) sauf que le contenu des dalles des pays voisins ne s'affiche que lorsque je passe la frontière.

Je suis très intéressé à constituer un assemblage des dalles des pays limitrophes en un même produit. J'ai essayé sans succès, je ne possède pas la bonne version de gGPSmapper.

Concernant l'assemblage de millier de dalles et le stockage sur des Go ; c'est pour moi de la Science Fiction, mon eTrex n'a que 24 Mo de mémoire disponible. Donc, vive les petits découpages !

C.Ret
Up to now, no carriage returns.

Garmin GPS 12 (1995), Streetpilot Atlantic (2001), eTrex Vista C (2003) & Streetpilot C550 (2006)

Mago77

35 Posts

Posted - 08/29/2007 : 21:53:08

@Cret
Merci de cette réponse tres professionelle/

à la question concernant l'ordre d'affichage des objets:
Oui la question à été posée à EME GPSTOPO... mais je teste sur Topo 05 et il n'y a pas eu de mise à jour de Topo 05 complet depuis l'origine. Merci de la remarque, je vérifie sur Topo 02 récement rafraichi.

MG
Nuvi 660T, 60CX, Maps GPSTopo de 1 à 10 & Topo Espana

jld272

442 Posts

Posted - 08/30/2007 : 00:17:14

J'ai effectivement solutionne mon probleme de batiments qui ne s'affichaient pas. C'etait bien une question d'ordre d'affichage. Mais j'ai quand meme une question:
si je detaille le fichier de gpsmi, je trouve:

[_drawOrder]
;Type=0x01,1 ; Large urban area >200k
;Type=0x02,1 ; Small urban area <200k
;Type=0x03,1 ; Rural housing area
Type=0x04,4 ; Military base
;Type=0x05,1 ; Car Park (Parking lot)
;Type=0x06,1 ; Parking garage
;Type=0x07,1 ; Airport
Type=0x08,4 ; Shopping center
;Type=0x09,1 ; Marina
;Type=0x0a,2 ; University/college
;Type=0x0b,2 ; Hospital
Type=0x0c,4 ; Industrial complex
;Type=0x0d,2 ; ----- ? -----
Type=0x0e,4 ; Airport runway
;Type=0x0f
;-----------
;Type=0x10
;Type=0x11
;Type=0x12
Type=0x13,5 ; Building/Man-made area
etc....

J'ai change le 5 en 1 pour que les batiments s'affichent en 1er, mais pourquoi y a t il des ";" en debut de certaine ligne, indiquant que celle ci ne sont pas prises en compte. Toutes les lignes ne doivent etre pas etre utilisees.
jld272

TTOne v1 Version 6.56
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

Cret

France
199 Posts

Posted - 08/30/2007 : 10:22:45

Si tu changes l'ordre d'affichage des bâtiments à 1 (au lieu de 5) les bâtiments seront cachés par les forêts, les lacs, les rivières, etc... Or, il y a beaucoup de batiments dessinés en forêt, sur l'eau etc. C'est un peu génant et crée une ereur de premier ordre, c'est à dire fait disparaitre de l'affichage une information présente sur les cartes et prenant de la mémoire dans les fichiers !

Les ";" permettent de mettre la ligne en commentaire. Les commentaires ne sont pas pris en compte lors de la compilation. Ainsi, les lignes ";Type=0x01,1" reviennent à ne pas affiché les polygones 0x01.

Cela allège la taille du fichier TYP compilé en évitant de définir des couleurs et symboles d'affichage pour des polygones qui ne sont pas présents dans la carte. Cela peut aussi faire gagner du temps lors de l'affichage.

Mais il y a un danger, si malencontrueusement, le polygone en question existe, il ne sera pas affiché. C'est ainsi que par exemple, j'ais longtemps ignoré la présence des ouvrages militaires/Blockhaus car dans les premiers TYP, ils étaient masqués par une déclaration ";Type=0x04,1" dans la section [_DrawOrde].

Remarquons au passage, que les polygones 0x01 et 0x02 ne sont pas présents dans les cartes TOPO mais dans la basemap qui sert de fond de carte. Si on enlève le ";" devant ces lignes, les grandes villes apparaissent grisées lorsque l'on dé-zoome au maximum. Avec les ";" les zones grisée des grandes villes sont tout simplement absentes.

Il y a cependant au moins une exception à cette règle :
Le background 0x4b peut ne pas être dessiné. Indépendemment de cela, la couleur choisie est utilisée comme fond de carte. Il semble que cela veinne du fait que cette couleur est communiquée à l'écran (de MapSource ou du GPS) comme couleur de fond initiale. Cependant qu'il y a une diffèrence, si le background est activé, alors celui-ci peut recouvrir les polygones d'ordre inférieur ou égal. Ce phènomène n'est pas observé dans toutes les dalles des cartes, mais apparait systèmatiquement à certains endrois (comme par exemple dans Le Bassin d'Arcachon, les pentes boisée du Haut-Koenigsburg, ... et certainement bien d'autres endroits que je n'ai pas repèré).

Les polygones présents ou absents des cartes dépendent des produits. Par exemple, dans METROGUIDE, les polygone 0x01 0x02 0x03 correspondent au zones urbaine grisées etc...

C.Ret
Up to now, no carriage returns.

Garmin GPS 12 (1995), Streetpilot Atlantic (2001), eTrex Vista C (2003) & Streetpilot C550 (2006)

jld272

442 Posts

Posted - 08/30/2007 : 10:57:17

quote:

DE L'AIDE PLEASE !!!!!!!!!!!!!!!!!

J'ai maintenant un autre probleme.
la couleur bleue de la mer, des lac et des rivieres ne s'affiche plusj'ai pourtant modifiee l'orde d'affichage mais rien n'y fait. Je l'ai passee a 1 sans succes et de plus ce sont les batiments qui disparraissent de nouveau. Quand on modifie d'un cote ca met le bazarre de l'autre.
Ca commence a me prendre la tete

alors voici ce que j'ai fait:
J'ai pris le dernier fichier txt de gpsmi3-2
Si je modifie simplement les couleurs des routes et l'epaisseur de la ligne de niveau 100m, tout va bien.
Mais si je rajoute l'une des modif suivantes:

Chemins de gpsmi3-2

;Roads - Unpaved road
[_line]
Type=0x0a
String1=0x01,chemin
LineWidth=1
BorderWidth=1
Xpm="0 0 2 0"
"1 c #FFFFFF" ;intérieur
"2 c #BD6541" ;bords
[end]

remplace par le mien

;Roads - Unpaved road
[_line]
Type=0x0a
UseOrientation=Y
string2=0x01,chemin
Xpm="32 3 4 1"
"# c #000000"
" c #FFCC00"
"3 c #000000"
"4 c #FFCC00"
"##### ##### ##### ##### "
" "
"##### ##### ##### ##### "
[end]

Sentiers de gpsmi3-2

; Roads - Walkway/trail
[_line]
Type=0x16
String1=0x01,sentier
Xpm="32 2 4 1"
"= c #7B6541" ;marron foncé
" c #FFCA6A" ;orange clair
"3 c #7B6541"
"4 c #FFCA6A"
" "
"================================"
[end]

remplace par le mien

; Roads - Walkway/trail
[_line]
Type=0x16
String1=0x01,sentier
Xpm="32 2 4 1"
"= c #000000" ;marron foncé
" c #FFCC00" ;orange clair
"3 c #000000"
"4 c #FFCC00"
" "
"===== ===== ===== ===== "
[end]

pylone de gpsmi3-2

; Man made - Tower
[_point]
Type=0x64
SubType=0x11
String1=0x01,point haut
DayXpm="10 16 3 1"
" c none"
"# c #FF9500" ;orange vif
"! c #FFFFFF"
" !!!! "
" !####! "
" !######! "
" !######! "
" !######! "
" !######! "
" !####! "
" !!#! "
" !##! "
" !##! "
" !##! "
" !##! "
" !##! "
" !##! "
" !##! "
" !##! "
;1234567890
[end]

remplace par celui de calone

; Man made - Tower
[_point]
; MapEdit : Tower
; Label : Pylône
Type=0x64
SubType=0x11
string1=0x01,Pylône
DayXpm="13 14 6 1"
" c None"
"- c #ffffff"
". c #bd0000"
"+ c #7b0000"
"@ c #390000"
"# c #000000"
" - "
" -.- "
" -.- "
" -.- "
" -.- "
" -...- "
" -...- "
" -.-+- "
" -+-+- "
" --+-+-- "
" -+@+@@@@- "
" -@@-----@#- "
"-@@- -##-"
"--- ---"
[end]

Attention ne vous fiez pas aux dessins les espaces ne sont pas pris en compte sur le post;

ALORS CA NE MARCHE PLUS !!!!!

tous les batiments disparaissent ainsi que les lacs, les rivieres et l'océan.
Y aurait il une erreur dans mes modifs ou une incompatibilite entre les modifs originales et modifiées.

Je ne vois pas le rapport qu'il y a entre des chemins, sentiers ou pylone avec les batiments, lacs ou oceans.

Pour l'instant je ne peux pas y inserer mes propres chemins et sentiers, j'ai donc garde les chemins et sentiers de gpsmi..

jld272

TTOne v1 Version 6.56
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

Edited by - jld272 on 08/30/2007 18:23:53

benjiv

France
18 Posts

Posted - 08/30/2007 : 13:45:00

Pour rebondir sur l'affichage des GR, je me suis pris la tête ce matin à extraire l'ensemble des GR et GRP du GPS Topo Alpes.
Je leur ai attribué une ligne codée 0x11. J'ai choisi de faire des cartes transparentes afin de pouvoir les superposer sur le GPS. J'ai modifié mon TYP pour qu'il prenne en compte cette nouvelle ligne 0x11
Je me retrouve avec 5 fichiers IMG (plus facile à manipuler étant donné le volume de données initiales à traiter).
J'ai utilisé Mapset Toolkit pour l'insérer dans Mapsource. C'est bien, j'ai un nouveau jeu de cartes. Mais ce que j'aimerais c'est que ces cartes là soient tout le temps visible quel que soit le set de carte que je sélectionne (GPS Topo Alpes ou GPS Topo Massif central par exemple).
Comment faire ? N'y a-t-il que sur le GPS que je puisse avoir la superposition des 2 cartes ?

Garmin GPSmap 60Cx + 1 VTT + 1 cheval = plein de possibilités

benjiv

France
18 Posts

Posted - 08/30/2007 : 18:52:31

@jld272 :
pourquoi as tu autant de couleurs sur tes chemins, routes... Je crois qu'on ne peut en avoir que 2 maxi. Ce qui donne :
chemin :
[_line]
Type=0x0a
String1=0x01,chemin
BorderWidth=1
LineWidth=1
XPM="32 3 2 1"
". c #000000"
"X c #ffffff"
".....X.....X.....X.....X......XX"
"XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX"
".....X.....X.....X.....X......XX"
[end]

sentier :
[_line]
Type=0x16
String1=0x01,sentier
XPM="32 1 2 1"
". c #000000"
"X c #ffffff"
".....X.....X.....X.....X......XX"
[end]

en supposant qu'il n'y ait pas de transparence.

Je viens d'essayer, ça fonctionne. Si tu veux, je pose le txt sur le forum.

Garmin GPSmap 60Cx + 1 VTT + 1 cheval = plein de possibilités

jld272

442 Posts

Posted - 08/30/2007 : 19:33:26

@benjiv

quote:

Je viens d'essayer, ça fonctionne. Si tu veux, je pose le txt sur le forum.

oui je veux bien mais as tu bien fait l'essai avec le typ de gpsmi. Et as tu bien les batiments en gris, riviere lacs oceans en bleu.
Et meme si mes couleurs n'etaient pas bonnes, je ne m'explique pas le fait que ca masque d'autre chose.
Et est ce que tu as exactement les couleurs que j'avais en page 70.
jld272

TTOne v1 Version 6.56
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

Edited by - jld272 on 08/30/2007 19:35:37

benjiv

France
18 Posts

Posted - 08/30/2007 : 20:25:11

J'ai repris les couleurs de la page 70 en ce qui concerne les chemins et sentiers. Pourtant il y a quelque chose qui me dérange : si je dessine le trait sous mon logiciel de dessin et que je l'importe via GenTYP, je n'ai pas la couleur jaune sous les pointillés. Par contre si je fais un copier/coller de ton code page 70, le TYP donne les bonnes couleurs. Pourtant si je souhaite à nouveau modifier le XPM dans GenTYP j'ai un message d'erreur "invalid color section".

Comment génères tu des XPM ?

Voici une capture d'écran :

Le TYP
Le TXT

Garmin GPSmap 60Cx + 1 VTT + 1 cheval = plein de possibilités

Edited by - benjiv on 08/30/2007 20:49:31

jld272

442 Posts

Posted - 08/30/2007 : 20:44:16

@benjiv
peux tu renvoyer le fichier txt ca ne marche pas. Y a que typ qui marche. Quans on clique sur txt c'est le typ qui en telecharge.
Peux tu m'expliquer le choix des x et des . pourquoi pas des =, ca je n'ai pas compris le principe.
jld272

TTOne v1 Version 6.56
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

benjiv

France
18 Posts

Posted - 08/30/2007 : 20:50:00

Liens corrigés, désolé :)

Garmin GPSmap 60Cx + 1 VTT + 1 cheval = plein de possibilités

calone

8 Posts

Posted - 08/30/2007 : 20:57:27

@benjiv

Il y des erreurs de syntaxe dans ton typ, c'est meme etonnant que cGpsMapper le compile sans message d'alerte.

Ecriture des couleurs

Pour les ruisseaux _line 0x18, et pour _line 0x1f, tu as:
"1 c # c #66"
qui devrait etre remplace par quelquechose comme:
"1 c #000066"

Remarque: _line 0x1f semble inutile, car non utilise dans les GPSTopo

Taille des XPM

Pour panorama _point 0x52, tu declares une largeur de 13, mais tu decris un dessin large de 14.
Pour rocher _point 0x14, il manque un " en avant avant derniere ligne du xpm

A mon avis ceux sont ces erreurs qui entrainent des comportement inattendus

Cret

France
199 Posts

Posted - 08/30/2007 : 21:01:16

@jld272

Avec le fichier 3-2modif.tif que tu as posté, j'ai aucun des soucis dont tu parles !

Ce n'est pas la partie déclaration des types qui semble en cause mais bien les déclarations de la section [_draworder].

Pour lister du code, le plus simple pour avoir un bon rendu et d'utiliser les marqueur [ code ] et [ / code ] (sans espace entre les crochets).On a lors un listing correct :

;Roads - Unpaved road

[_line]

Type=0x0a

UseOrientation=Y

string2=0x01,chemin

Xpm="32 3 4 1"

"# c #330000"

"  c #FFCC00"

"3 c #000000"

"4 c #FFCC00"

"#####  #####  #####  #####  ####"

"                                "

"#####  #####  #####  #####  ####"

[end]

Pour composer des fichier TYP, il n'y a pas de secret, c'est comme tout, il faut étudier le mode d'emploi que l'on trouve ici or here.

Peux-tu nous communiquer l'intégralité de ton fichier TYP (sous forme TXT) pour que nous puissions le relire et tenter de t'aider !

C.Ret
Up to now, no carriage returns.

Garmin GPS 12 (1995), Streetpilot Atlantic (2001), eTrex Vista C (2003) & Streetpilot C550 (2006)

Edited by - Cret on 08/30/2007 21:08:53

benjiv

France
18 Posts

Posted - 08/30/2007 : 21:14:51

C'est à gpsmi qu'il faut indiquer ces erreurs, car j'ai utilisé son TYP comme base pour tenter d'aider jld272.

Peut être que ces erreurs sont à l'origine de toutes ces questions.

Garmin GPSmap 60Cx + 1 VTT + 1 cheval = plein de possibilités

Mago77

35 Posts

Posted - 08/30/2007 : 21:32:25

Une suggestion?

J’ai essayé dans mon TYP de définir un nouveau type de point.. les cols
J’ai essayé avec Topo02 une recherche de lieux géographiques, terre, plus un nom générique « col* ou pas*)… et je trouve bien des cols.
Sur le post traitant de topo spain j’ai francisé le point collado pour obtenir

;Col, Passage, Cluse
[_point]
Type=0x66
SubType=0x00
String1=0x08,Col
DAYXPM="16 16 2 1"
" c None "
"# c #D03500"
" "
" "
" ## ## "
" ## ## "
" ### ### "
" ## ## "
" # # "
" # # "
" # # "
" # # "
" ## ## "
" ### ### "
" ## ## "
" ## ## "
" "
" "
[end]

Ça compile… mais n’’est pas pris en compte par GPSTOPO. Quelqu’un peut il confirmer la validité du code 0x66 ?
Votre aide sera appréciée.
Bon le dessin est completement vérolé c'est en fait un )( classic

MG
Nuvi 660T, 60CX, Maps GPSTopo de 1 à 10 & Topo Espana

Edited by - Mago77 on 08/30/2007 21:34:48

Cret

France
199 Posts

Posted - 08/30/2007 : 21:32:36

Chez moi, tous vos dernier TYP fonctionnent très bien (j'ai pourtant une vieille brouette à touche qui tourne encore sous Windows 98 SE !)

Non, les problèmes sont survenus après les modifications. Il doit donc y avoir un soucis qui vient de la modification.

Concernant le comportement de cGPSmapper et MapSource avec des fichiers TYP erroné, je confirme qu'il y a parfois des comportements très bizarres.

Les plus courant sont des décalages dans les couleur ou dans les motifs. Mais, j'ai aussi déjà vu l'insertion de symbole provenant d'un autre TYP s'insérer dans un TYP après avoir relancer un compilation interrompu par un message d'erreur.

Il s'agissait de symboles et couleurs provenant de la compilation précèdente. Il semblerai que cGPSmapper crée des fichiers intermédiaires lors de la compilation et que parfois il déraille et se mélange un peu les pinceaux.

J'ai aussi vu MapSource avoir du mal à afficher lorsque la mémoire devient insuffisante. Cela arrive assez vite en multipliant les TYP et les produits. Mais surtout, il faut toujours sortir de MapSource après avoir compiler un fichier TYP, sinon ça déraille très fort !

Concernant les erreurs comme celle que Calone à décelé, il est vrais que cGPSmapper ne s'arrête pas sur toute les erreurs. En fait il affiche un message d'erreur uniquement s'il n'a pas assez de ligne pour créer le motif. Les lignes excédentaires sont simplement ignorées, ou parfois incluses dans le motifs suivant.

@Mago

Ce serait sympa pour faciliter les copier-coller d'utiliser les marqueurs [ code ] et [/ code ] lorsque l'on publie son fichier TYP.

ça éviterait d'avoir à deviner le nombre d'espaces à mettre dans le XPM du col !

;Col, Passage, Cluse

[_point]

Type=0x66

SubType=0x00

String1=0x08,Col

DAYXPM="14 12 2 1"

" c None "

". c #ffffb4" ; 97%

"# c #D03500"

"##..      ..##"

" ##..    ..## "

"  ###....###  "

"    ##...##   "

"     #...#    "

"     #...#    "

"     #...#    "

"     #...#    "

"    ##...##   "

"  ###....###  "

" ##..    ..## "

"##..      ..##"

;123456789.1234

[end]

C.Ret
Up to now, no carriage returns.

Garmin GPS 12 (1995), Streetpilot Atlantic (2001), eTrex Vista C (2003) & Streetpilot C550 (2006)

Edited by - Cret on 08/30/2007 21:52:53

jld272

442 Posts

Posted - 08/30/2007 : 22:12:07

Le fichier txt est
ICI

C'est le dernier fichier modifie. Chez moi, le fait de modifier les chemins et sentiers masque les batiments, lacs et oceans, pour le reste ca a l'air de fonctionner.
tenez moi au courant.
jld272

TTOne v1 Version 6.56
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

Edited by - jld272 on 08/30/2007 22:13:10

Cret

France
199 Posts

Posted - 08/30/2007 : 22:44:55

@Mago77

C'est une bonne idée ce symbol pour les cols, mais ceux-ci sont indiqués par l'objet _POINT 0x660B et non 0x6600.

Contrairement aux col des Pyrénées, les cols des Vosges et du Jura ne sont pas indiqués sur les cartes TOPO n°6 Alsace Lorraine Franche Compté.

@jdl272

Chez moi, le fichier se compile sans problème et l'affichage est impecable.Les batiments sont bien noirs, la mer bien bleu, etc ...

C'est très contrasté. Personnellement, je n'utilise pas le noir pour les bâtiments afin de laisser une change aux noms des rues et des routes ! Mais c'est peut-être l'effet voulu, un contraste maximal ? C'est pas mal et cela change un peu.

Conclusion :
R.A.S. fonctionne à 100%, même sur mon eTrex Vista C (avec le product code et le FID modifié).

Est-ce que cela ne viendrait pas du FID=0 et du ProductCode qui entre, sur ton PC, en conflit avec d'autres produits MapSources installés ?

N'y a-t-il pas une erreur dans la désignation du fichier *.typ. Il m'est arrivé de me tromper de fichier dans la base de registre et de pointer sur une ancienne version. Il m'a fallu un peu de temps pour me rendre compte que le fichier que je modifiais et compilais n'était pas celui utilisé par MapSource .
De plus, sur mon système, il faut absolument un nom court 8.3 sinon MapSource se trompe de fichier ! Mais ça ce sont les joies des systèmes d'exploitations obsolètes.

C.Ret
Up to now, no carriage returns.

Garmin GPS 12 (1995), Streetpilot Atlantic (2001), eTrex Vista C (2003) & Streetpilot C550 (2006)

Edited by - Cret on 08/30/2007 23:21:02

benjiv

France
18 Posts

Posted - 08/30/2007 : 23:21:17

@jld272 :
avec ton txt compilé, j'ai ceci :

Les bâtiments apparaissent tout comme les lac (le Rhône est codifié lac)

Garmin GPSmap 60Cx + 1 VTT + 1 cheval = plein de possibilités

Cret

France
199 Posts

Posted - 08/30/2007 : 23:42:33

On reconnait tout de suite Givors ! Combien de fois je suis resté blocqué sur le pont de l'A47 au-dessus du Rhône ??

Par contre, chez moi, le TYP de notre ami jdl272 fait apparaitre les cours d'eau en bleu.

Pourquoi le lit du Rhônes et Le Gier sont-il noir chez toi ?

C.Ret
Up to now, no carriage returns.

Garmin GPS 12 (1995), Streetpilot Atlantic (2001), eTrex Vista C (2003) & Streetpilot C550 (2006)

Edited by - Cret on 08/30/2007 23:46:46

jld272

442 Posts

Posted - 08/31/2007 : 00:22:38

@Cret

quote:

Chez moi, le fichier se compile sans problème et l'affichage est impecable.Les batiments sont bien noirs, la mer bien bleu, etc ...

c'est bizarre que tu les ai en noir car les batiments sont normalement code en gris sur le fichier txt

quant a l'affichage dans mapsource, il ne me pose aucun probleme, c'est uniquement sur le vista que ca coince.

Autre fait bizarre egalement chez benjiv le centre du cours d'eau en noir alors que chez moi il est bien en bleu de plus l'affichage est celui de mapsource pas celui de l'ecran gps.

Je vous rappelle qu'avec mapsource je n'ai aucun probleme d'affichage (voir page 70). De plus je viens de comparer la carte du Rhone, je n'ai pas de noir au milieu du fleuve mais du bleu.

il serait interressant de compiler le fichier txt tel que je vous l'ai donne plus haut et de poster l'affichages de votre ecran gps pour voir.

jld272

TTOne v1 Version 6.56
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

Edited by - jld272 on 08/31/2007 00:32:59

Cret

France
199 Posts

Posted - 08/31/2007 : 00:46:45

Oui, effectivement c'est pas noir mais bien le gris très sombre 101010_h (16%)

Voici quelques copies d'écran de l'eTrex montrant les bâtiments, un bout du bassin (qui souvent manque lorsque le _DrawOrde est déficient), les méandres du Teich (qui sont codés Lac), l'extrêmité Sud de la forêt usurière de la Tet de Buch et la plage de l'étang de Cazaux.

C.Ret
Up to now, no carriage returns.

Garmin GPS 12 (1995), Streetpilot Atlantic (2001), eTrex Vista C (2003) & Streetpilot C550 (2006)

Edited by - Cret on 08/31/2007 00:49:46

jld272

442 Posts

Posted - 08/31/2007 : 00:56:16

je viens de compiler le fichier txt tel que je vous l'ai envoye. Voici le resultat:

dans Mapsource on distingue bien les maisons

sur mon vista les maisons ont disparu

a ne rien n'y comprendre si chez vous ca marche............
Ca ne serait pas la configuration ou le parametrage de l'Etrex quelquefois?
Ou encore la version de sendmap ou de gpsmapper?

jld272

TTOne v1 Version 6.56
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

Edited by - jld272 on 08/31/2007 01:02:17

Cret

France
199 Posts

Posted - 08/31/2007 : 07:20:02

Bizarre !

J'ai transféré à l'aide de MapSource. En utilisant SendMap, il a a toujours le risque que les fichier désignés ne soient pas les bons. As-tu vérifié ? De même, s'agit-il exactement des mêmes fichiers cartes (*.img)^et non des *.img modifiés.

Il y a au bout de la ligne 647 un guillement de trop dans le fichier TXT, ne serait-ce pas cela ?
J'ai utiliser pour compiler la version 1.18beta de MapSet Toolkit qui pointe vers cGSPMapper ver93 (version démonstration).

C.Ret
Up to now, no carriage returns.

Garmin GPS 12 (1995), Streetpilot Atlantic (2001), eTrex Vista C (2003) & Streetpilot C550 (2006)

jld272

442 Posts

Posted - 08/31/2007 : 09:24:37

Ca y est ca a la'air de marcher
J'ai utiliser la version 201 de sendmap au lieu de de la 20
je peaufine et fais plusieurs autres essais avant de declarer victoire.
sendmap20.exe fait 196ko et sendmap201.exe fait 180ko de plus mon fichier compile fait 57.5Mo avec la 20 et 57.6Mo avec la 201
Entre parenthese les dalles envoyees directement de Mapsource ne prennent pas en compte le typ.

je vous tiens au courant.
jld272

TTOne v1 Version 6.56
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

Edited by - jld272 on 08/31/2007 10:35:01

benjiv

France
18 Posts

Posted - 08/31/2007 : 09:37:33

Voici ce que j'obtiens sur mon GPS :

J'ai réalisé le transfert avec img2gps qui fait tourner sendmap20 en version 4.0

Garmin GPSmap 60Cx + 1 VTT + 1 cheval = plein de possibilités

jld272

442 Posts

Posted - 08/31/2007 : 09:40:10

ca marche mais ca me parait plus lent a l'affichage et en deplacement sur l'ecran.
Question a tous les specialistes des typ.
L'affichage sur le gps depend de l'ordre d'affichage donne dans le fichier txt. Que se passerait il si on mettait tous les affigages a 1 c'est a dire que tout les polygones s'affichent en meme temps?
C'est peut etre idiot comme question mais j'essaie de comprendre.
jld272

TTOne v1 Version 6.56
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

Edited by - jld272 on 08/31/2007 10:48:15

benjiv

France
18 Posts

Posted - 08/31/2007 : 10:48:04

Attention à ne pas surcharger le TYP sur le GPS. J'ai préférer alléger au maxi notamment les surfaciques en privilégiant les couleurs unies plutôt que les motifs. Idem pour les routes où les XPM demandent beaucoup de temps de calcul à l'affichage. Là aussi, j'ai privilégié une couleur unie sauf pour les RN et les autoroutes.

Le TYP du GPS
Le TXT du GPS

Garmin GPSmap 60Cx + 1 VTT + 1 cheval = plein de possibilités

jld272

442 Posts

Posted - 08/31/2007 : 10:52:41

quote:

qu'appelles tu xpm?
Chez toi tu n'as plus que 3 types de routes et les chemins et sentiers ne sont plus pointilles.
envoie nous un affichage pour voir le resultat.
jld272

TTOne v1 Version 6.56
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

benjiv

France
18 Posts

Posted - 08/31/2007 : 11:29:43

J'ai remarqué que si on définie les surfaciques ou les routes à l'aide de fichiers graphiques XPM (sous GenTYP) et non à l'aide d'une simple couleur, le GPS mouline beaucoup plus pour calculer tout l'affichage.

Les TYp et TXT que je viens de mettre sont ceux que j'utilise, pour illustrer mes propos.
En capture ça donne ça :

Garmin GPSmap 60Cx + 1 VTT + 1 cheval = plein de possibilités

Titof6.9

France
6 Posts

Posted - 08/31/2007 : 11:49:07

@ JLD272
A propos des XPM tout est là : http://fr.wikipedia.org/wiki/XPM

Edited by - Titof6.9 on 08/31/2007 11:53:04

Mago77

35 Posts

Posted - 08/31/2007 : 14:15:27

@Cret
Apres vérifications, Les cols sont visibles sur Topo 02, Topo 03, Topo 07 et Topo 08. Pour les alpes TOPO01 et Les Vosges/jura TOPO 06 qui sont déjà comlets, il faudra attendre une rééditon je suppose.

MG
Nuvi 660T, 60CX, Maps GPSTopo de 1 à 10 & Topo Espana

Edited by - Mago77 on 08/31/2007 14:16:46

jld272

442 Posts

Posted - 08/31/2007 : 16:07:18

@Cret

quote:

J'ai transféré à l'aide de MapSource. En utilisant SendMap, il a a toujours le risque que les fichier désignés ne soient pas les bons. As-tu vérifié ? De même, s'agit-il exactement des mêmes fichiers cartes (*.img)^et non des *.img modifiés.

impossible je transfer toujours la totalite des dalles de ma region.
Comment fais tu pour transferer avec Mapsource et avoit le typ en meme temps?

quote:

Pour composer des fichier TYP, il n'y a pas de secret, c'est comme tout, il faut étudier le mode d'emploi que l'on trouve ici or here.

super mais tout est en anglaisy aurais pas la meme chose en francais par hazard
jld272

TTOne v1 Version 6.56
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

Edited by - jld272 on 08/31/2007 17:05:52

Mago77

35 Posts

Posted - 08/31/2007 : 17:18:36

@jld272
Bonjour, je ne charge mon GPS qu'avec Mapsource et transfert plusieurs région et TYP en même temps.
Pour une région:
-Placer le .TYP étant dans le répertoire de la famille, la clef du TYP étant dans le registre dans ladite famille.
-Démarrer Mapsource, choisir l'affichage du produit correspondant à ladite famille.
-Avec l’outil carte choisir les dalles souhaitées, répéter l’opération avec tous les produits souhaités.
-Connecter le GPS
-Avec Mapsource utiliser l’outil de transfert vers le GPS pour envoyer l’ensemble des carte les infos de routage, les TYPs….
Et ça marche sans PB.

MG
Nuvi 660T, 60CX, Maps GPSTopo de 1 à 10 & Topo Espana

newton_

434 Posts

Posted - 08/31/2007 : 19:37:07

OUH LALA

1:Tu installes ton typ avec mapset
tu sais le truc miraculous !Cyphermanous !
2:tu sélectionnes tes dalles ....à la souris
en réduisant le zoom selon ton choix
3:tu transfers et c'est tout

Seules précautions INDISPENSABLES !!!
Version de mapsource récente et ....
Si plusieurs topo
alors affecter un nom différent pour le même typ
dans chaque dossier topo !!!!!

que abruti suis-je
désolé Mago77 j'avais pas vu ton post ....

Edited by - newton_ on 08/31/2007 19:41:47

Cret

France
199 Posts

Posted - 08/31/2007 : 22:55:06

@Jld272

Je fais exactement comme ont dit Mago77 et Newton. C'est d'ailleurs un truc que j'ai appris à faire ici, sur ce forum.

Avant, j'utilisais SendMap, mais c'est un vrai cirque, il faut connaitre le nom du fichier des dalles et on ne peut charger qu'un seul produit à la fois. Or sur un eTrex, tout est effacé à chaque upload. Alors galère.

Par contre, je ne met pas les fichiers *.typ dans le répertoire des cartes. En fait, j'ai crée un sous-répertoire dédié aux TYP. Comme çà, je ne vais jamais effacer ou bricoler quelque chose du côté des cartes. C'est plus sûr.

Ca facilite aussi la modification des paramètres et la gestion des nombreux TYP qui passent par ici.

Comme le rappelle très bien Newton les précautions à prendre sont de créer un fichier de nom diffèrent pour chaque produit (ou familly) et de bien veiller à ce que les FID correspondent à chaque produit soit le bon. Sinon le GPS n'en veux pas. C'est là que le MapSet Toolkit de Cypressoad fait merveille.

@Benjiv

Je viens de jeter un oeil, rapide, mais averti, à ton TYP.

Pas mal, j'aime bien, c'est très fonctionel.

Effectivement, le rendu est plus rapide. J'hésite encore à revenir à des routes en traits unis cela évite la sur-charge du sur-lignage que crée la bordure. Les routes sont alors bien continues, il n'y a plus d'effet de superposition au niveau des intersections.

S'il y avait des points à affiner, se serait, à mon goût, de peut-être :
- changer la couleur du littoral (Line 0x15) qui est identique au sentier. Je viens de faire ces dernières vacances le tour du Bassin d'Arcachon, est il est très clair que l'on ne peut pas le faire en suivant la ligne du littoral. Par endroit, il a un sentier ou un chemin qui suit exactement le littoral; il faut donc absolument qu'il soient distinct.
- utiliser un trait unit (sans bordure) pour toutes les routes, en changeant couleur et largeur pour bien marquer la hiérarchie des axes.

Sinon, j'aime bien la couleur foncée des cours d'eau. Cette couleur, diffèrente de celle par défaut des lacs et rivières rend les ruisseauxet le lit des fleuves larges visibles. J'préfère quand on les voit pas !
Mais changer la couleur des lacs et rivières (et de la Mer aussi) va alourdir considérablement le TYP. Donc y faut faire avec (comme on dit par ici).

Les bancs de sables ne sont pas visibles sous certaines étendues d'eau. C'est assez bizarre, l'ordre de priorité est diffèrent selon la taille des étendues d'eau. Ce qui fait qu'à certains endroits, les bancs de sables apparaissent et à d'autres ils disparaissent !

Les blockhaus sont souvent en foret, malheuresement, avec ton TYP, ceux -ci ne sont visibles qu'en terrain dégagé.

Les chemins et sentiers en noirs et trait fin, c'est ce qui plairait à mes collèges du Club de Marche. Cela permet un maximum de contraste, de ne masquer aucun détail et de pouvoir suivre avec précision les détours du chemin.

Les limtes de département sont biens, mais il faut changer la couleur trop proche à mon avis des chemins et sentiers.

Dans les landes, les pistes cyclabes sont souvent le long des routes. elle sont cependant peu visible car leur couleur se confond avec celle de la route.

N'ayant pas modifier mes cartes, je ne peux apprécier l'effet du sur-lignage des GR et GRP !

En conclusion, un bon boulot dont seuls quelques détails sont peut-être à revoir. Les couleurs sont très distinctes et ne devraient pas créer d'ambiguité sur le GPS, même si la palette GPS Garmin spécifique n'a pas été utilisée.

@Mago77

Il est clair qu'il y a de petite diffèrences entre les diffèrents produits. Au fur et à mesure des codages qu'effectue GPS Topo, certains détails apparaissent (comme les cols, pont , etc ) et d'autres disparaissent (comme les pylones des lignes HT).

Je pense que le soucis de GPS TOPO est actuellement de finir au plus vite le codage de tout le territoire. Les mises à jour actuelles ne concernanet que l'ajout des départements non présents dans la (les) première(s) édition(s).

Une fois que tout sera codé, je pense qu'ils prendrons, vu le success croissant du produit, le temps d'homogénéiser les diffèrents Topo et de créer un TYP à eux.

Concernant topo 06, il n'y a que les Vosges et le Jura où les cols sont notés sur les cartes IGN. C'est un peu plus génant pour les Alpes où le nom des cols sont bien plus nombreux. Ils sont d'ailleurs souvent utilisés dans les topo-guides ou sur les panneaux de balisages...

Il y a d'autre objet topographiques qui manquent cruellement dans les cartes TOPO GPS actuelles, se sont par exemple :
- les zones rocailleuses (surtout en montagne), la limte de paturages dans les Alpes est donc invisible, ce qui manque un peu pour évaluer certains itinéraires,
- les talus (comme dans TOPO Belgique ); il y a par chez moi en pleine forêt d'anciennes carrières dangereuse à cause de l'apic. Elles sont bien visibles sur les cartes papier car notées avec de nombreux talus, or sur TOPO GPS elles sont complètement invisibles,
- l'entrée et la sortie des tunels. C'est parfois un peu curieux de voir sur le GPS que l'on franchit une voie de chemin de fer qui est invisible car à 20 ou 30 m en dessous de nous ! ) ... et d'autres encore que j'oublis

comme :

- Carte au format DEM qui permettrait sur MapSource d'obtenir immédiatement le profil et les dénivelés des itinéraires et des routes. Cette fonction n'est présente que sur les Topo U.S. 24 ko. Outre d'éventuelle difficulté technique (il faut qu'une région tienne sur un seul CD), je soupçonne les gens de TOPO GPS d'être de mêche avec CartoExplorer qui exploite plus complètement cette fonction (avec les données altimétrique également issue de l'IGN )

Sinon, le code des cols est-il bien 0x660B sur tout les produits ? Si c'est le cas, je met ton symbole dans mon prochain TYP.

Pour info, les cols ne sont pas repèrés dans les TOPO Belges et Allemand. Ca ne manque pas trop d'ailleurs dans le nord de ces eux pays. Ceux qui connaissent Le Plat Pays expliqueront aux autres.

C.Ret
Up to now, no carriage returns.

Garmin GPS 12 (1995), Streetpilot Atlantic (2001), eTrex Vista C (2003) & Streetpilot C550 (2006)

Edited by - Cret on 08/31/2007 23:59:50

mick_ban

3 Posts

Posted - 09/01/2007 : 11:41:30

je suis tres interresé par ces typ (je me sers de mon vista C pour le VTT) mais comment les installer ou il y a t il un tuto car j ai commencé a survoler les 74 pages mais c est long (il n est pas possible de mettre un tuto en premiere page...)

newton_

434 Posts

Posted - 09/01/2007 : 12:51:32

ESSAI SUR L'ANTHOLOGIE
DE LA TYPOLOGIE
GPSPASSIONNELLE

De Mr Le Dr és Draw Order : ........ CRET

gpsmi

313 Posts

Posted - 09/01/2007 : 16:43:16

Je me suis régalé pendant ma "semaine test GPS", la nuit ou au lever du jour, en regardant alternativement la lune, les montagnes, les chemins ou l'écran de mon GPS ... Mais j'avoue être un peu vidé. Bref, vous pourrez trouver :

Le jour, une légère évolution du TYP
La nuit, une toute nouvelle création

Le jour
1) Elargissement des petites routes d'un point. On triche sur l'échelle mais ça allège la lecture finalement. Résultat, une meilleure distinction entre les routes et les chemins due à la couleur intérieure qui se voit mieux. Sur MapSource, quelques tests avec des zooms différents m'ont convaincu que ce n'était pas gênant, même si l'affichage apparaît à priori plus basic. En zone rurale, c'est mieux. En zone urbaine, cela amène à zoomer, ce qui est somme toute logique, tellement il y a de détails à afficher. Un bon coup pour les baroudeurs qui préparent leurs ballades dans MapSource et même sur leur GPS en main,les gouttes de sueur dans les yeux. Il fallait oser !

2) Les sentiers ont une largeur d'un point et demi (par un artifice) et un profil qui "accroche" davantage l'oeil. Ils se distinguent plus nettement des courbes de niveau

3) On simplifie les couleurs de voies de communication en utilisant une logique qui semble naturelle (petit sondage express autour de moi) : plus la route est petite, plus elle est claire. Cela finit avec les chemins qui ont un intérieur blanc (aucun revêtement). Les nuances entre les routes se distinguent en regardant attentivement sinon tout cela passe inaperçu.

Un petit coup de brosse sur les points représentant l'orographie
A vous de chercher les détails qui ont changés, je ne m'en souviens plus

La nuit
Pas facile quand on part d'une feuille blanche. On se pose beaucoup de questions et avant toute chose, on met à plat ce qui paraît logique :
- Il faut que le mode nuit soit en relation avec le mode jour. Les mêmes couleurs pour les points ? Pour les zones, moins colorées, plus intenses ? Comment accorder de l'importance, la nuit, à un détail ? ...
- On diminue globalement la luminosité, cela va de soi. Mais de combien ? On doit néanmoins en garder un peu sous peine de ne plus rien voir ...

Et on observe les paysages au lever du jour. L'obscurité fait place à la lumière. Les formes apparaissent, toutes de la même couleur très sombres, puis les couleurs se renforcent... C'est l'heure du café !

Puis on se lance en fonction de choix arrêtés :
- L'eau reste bleu, la forêt verte, les points gardent leurs couleurs respectives pour ne pas désorienter l'utilisateur ...

Ce qui donne :
- Le sol passe donc de blanc à gris, un gris choisi lors d'une nuit de pleine lune. Il semble convenir à ce niveau.
- Les habitations et bordures de routes deviennent noires. Pour les couleurs des routes, le principe reste le même qu"en mode jour. Plus la route est petite, plus elle est claire. Les sentiers finissent donc par être très lumineux. Blancs en fait et du coup bizarres à l'affichage dans le GPS. J'ai utilisé une astuce : ils sont tracés en noir et semblent balisés par des spots lumineux. Une bonne chose la nuit en ballade. Inclinez légèrement votre GPS pour bien voir l'effet
- Les contours des points "crées par l"homme" affichent fièrement un contour blanc. Ils pourraient devenir jaunes (#FFFF00) si vous les trouvez éblouissants. N'oublions pas néanmoins que ces points sont là pour être vus.
- En montagne, les glaciers sont lumineux comme dans la réalité.
- L'industrie, les canalisations et les zones militaires adoptent une couleur commune originale inutilisée, un violet (#7B308B) car la couleur jour, adaptée pour la nuit, donnait un marron qui faisait trop penser à la terre des chemins ou sentiers
- Et encore beaucoup de choses ... à découvrir

En pratique :
On détermine des couleurs nuits par rapport à celles de jour en enlevant de la luminosité, on vérifie, on compare les modes jour/nuit, on reprend, tout est dans la nuance, trop foncé, trop clair, avec la bonne couleur. Le GPS, avec son rétro-éclairage qui blanchit les couleurs, ne se comporte pas toujours comme MapSource, bref on tâtonne ... C'est long pour faire le tour de toutes les situations mais une fois fini, ça paraît évident ...

Et maintenant ?
Je vous propose un TYP "MapSource-Nuit" compilé, juste pour tester en fait (pour faire sur votre ordi une ballade virtuelle de nuit), ce qui vous évite de passer par votre GPS. Vous mettez ce fichier provisoirement dans le bon répertoire pour MapSource (n'oubliez pas de lui donner le bon nom) et basta. Vous pourrez voir dans votre MapSource, les noms des lieux-dits et infos d'altitude s'afficher en blanc, mais dans votre GPSMap 60C*, ils seront en jaune sur fond noir translucide. Il faut donc imaginer le résultat mais vous aurez néanmoins un aperçu significatif. Ce fichier TYP n'est pas vraiment utilisable en dehors de cette réflexion.

Il faudra préférer le TYP complet (jour + nuit) pour une utilisation "normale". Pour en disposer, préparez un chèque de 5€ à l'ordre de gpsmi. Non, je rigole. Vous noterez que la taille de ce fichier a augmenté de manière significative, en partie parce qu'il faut traîter tous les bleus (différents lacs, mer) qui sont laissés de côté en mode jour simple. Et à l'heure du lever du soleil (par rapport à votre position), comme par enchantement, l'affichage de votre GPS va changer automatiquement (si vous l'avez décidé)

Malgré tous les soins apportés à cette étude, le TYP est tout frais. Il doit être vérifié. Je compte sur vos messages. Les critiques entrevues dans ce forum ont toujours été fondées.

Amusez-vous bien

Edited by - gpsmi on 09/01/2007 17:08:40

Cret

France
199 Posts

Posted - 09/01/2007 : 22:07:45

Super travail gpsmi !

Très bien vu le fond gris foncé au lieu de noir, cela permet de laisser les batiments foncés !
Dans la même philosophie, la consrvation des couleurs des éléments naturel (forêt, eau, sables, ...) en est également affectée.

L'idée de s'approcher des tons qu'on les glaciers, rivières (ou torrents) sous le clair de Lune est tout simplement géniale.

Changer les couleurs des éléments artificiel (courbes de niveau, batiments industriels, lignes électriques, routes, ...) pour le distinguer des éléments naturels est une façon de faire très interressante.

Comme toujours, j'aime bien la philosophie globale qui dirige cette création de jour, mais aussi de nuit. C'est bien plus efficace au rendu que de s'obstiner à concerver toutes les teintes de nuit comme de jour...

Je présente donc mes doubles félicitations, pour le travail de jour et pour le travail de nuit !!

gpsmi tu es un BOSS.

P.S. : Mais de nuit, le VTT c'est pas un peu dangereux ?

Qui a re-colorisé les icons du forum ?

C.Ret
Up to now, no carriage returns.

Garmin GPS 12 (1995), Streetpilot Atlantic (2001), eTrex Vista C (2003) & Streetpilot C550 (2006)

Edited by - Cret on 09/01/2007 22:18:09

newton_

434 Posts

Posted - 09/02/2007 : 01:06:15

Il y a quelques mois de cela ,
Désespérant d'une cohérence des couleurs jour/nuit,
J'avais désactivé cette fonction ...
Patient et toujours à l'écoute silencieuse des communications
Du forum ,j'attendais comme tant d'autres de récolter
Le fruit du travail des Grands bienfaiteurs de la communauté....
On dit que parmi eux certains se feraient payer ...

Ou que leur réussite serait inspirée par le pouvoir
non élucidé à ce jour de la Croix de la Sainte Victoire ...

Cette nuit en réactivant la bascule des couleurs ,
Sur l'écran du 60Csx parut une révélation ,

C'était donc Vrai ! La légende que je croyais
enfouie sous les décombres jaillissait ,
pour illuminer de son succès ,les routes ,les sentiers ,
les lacs ,les rivières et toutes les étendues que mon regard couvrait!

Je ne pouvais que constater une fois encore

Qu'Il avait su
Qu'Il avait pu
Qu'Il l'avait réalisé !!!

L'ENFOIRE

gpsmi

313 Posts

Posted - 09/02/2007 : 11:35:38

Merci cret pour tes encouragements. En fait, tu peux te vanter de m'avoir donné l'idée de bosser le sujet. Mes tests ont été faits à pied et non en VTT. C'est grisant de marcher au milieu de la nuit en suivant le petit triangle blanc qui rassure !
newton_, j'étais certain que le sujet te plairait, toi le bambocheur de nuit. Bravo pour ton retour

Edited by - gpsmi on 09/02/2007 18:58:11

newton_

434 Posts

Posted - 09/02/2007 : 14:12:57

Bambocheur ???????????????
Mon lexique s'arrêtait à "peuchère"....

gpsmi

313 Posts

Posted - 09/02/2007 : 18:56:30

En toute amitié et estime !!!!!

jld272

442 Posts

Posted - 09/02/2007 : 22:05:59

@Cret

quote:

Avant, j'utilisais SendMap, mais c'est un vrai cirque, il faut connaitre le nom du fichier des dalles et on ne peut charger qu'un seul produit à la fois. Or sur un eTrex, tout est effacé à chaque upload. Alors galère.

Pas d'accord avec toi, j'ai toujours utilise Sendmap depuis le debut et je le trouve d'une simplicite enfantine.
De plus je transfere plusieurs produit a la fois, il suffit d'y donner un nom different a chaque fois.

jld272

TTOne v1 Version 6.56
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

newton_

434 Posts

Posted - 09/03/2007 : 01:30:26

Une qualité et un confort visuel Impressionnants !!!
Je reviens à l'instant d'une tournée , nocturne ...
Sur la forêt de Chantilly .Non seulement la lisibilité et l'aspect général
avant 20h30 m 'ont comblé , mais plus encore
le changement après le coucher du soleil !!!

Contraste sentier>route>forêt nickel et une luminosité
naturellement douce en natif conduisant à un confort remarquable !

Le noir en fond pour les données cap , vitesse etc
Et par ailleurs pour les constructions ...

Tes couleurs délimitant les routes et les chemins ...

Tu sais combien c'est pénible de te féliciter ...
Force sera de constater pour tous ceux qui comme
moi utiliseront ce TYP avant et post coucher du

soleil de proclamer haut et fort , .....
Un décret d'adulation et d'apologie visant ...

LA CROIX DE LA SAINTE VICTOIRE ....

C'est simple c'est l'expression d'un plaisir d'enfant à regarder
l'écran de jour comme de nuit !!!

Définitivement t'es UN ENFOIRE Méritant et plein
de finesse!!!

Je stop ici sans quoi Mr Jldk272 va croire
que je suis une "tapette" qui se déhanche comme
une gazelle ainsi que le dit si bien notre ami ...BRASSENS !!!
Mr jldk272 qui ne veut pas lacher sendmap ,
ce qui pourtant vous faciliterait pas mal d'opérations ,
Très cher !!!
Mapsource simple et efficace !!! surtout pour tester
et ... préserver la carte mémoire !!!!

Edited by - newton_ on 09/03/2007 01:33:24

gpsmi

313 Posts

Posted - 09/03/2007 : 07:21:48

Et si ça fait pas pro, ça ...

jld272

442 Posts

Posted - 09/03/2007 : 07:38:32

@gpsmi
super boulot, j'essaie de ce pas
3 remarques a froid:
1- le typ, tu l'as signale, a augmente de taille (6ko au lieu de 5ko), ne crois tu pas que ca va influer sur la rapidite d'affichage ou de la capacite memoire de nos paubre Vista.

2- pourquoi n'as tu pas opté pour la couleur text jaune de nuit (page 74), je suppose que c'est pour eviter le fond des lettre qui masque la carte, mais le blanc des lettres est moins lisible a mon gout.

3- ton polygon "point haut" est toujours en epingle orange et est peu representation d'un point haut ou d'un pylone.

Je sais c'est facile de critiquer, j'entend deja cela de la...
en tous les cas bravo pour cet immense travail
jld272

TTOne v1 Version 6.56
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

Cret

France
199 Posts

Posted - 09/03/2007 : 08:33:42

@jld272

quote:

Originally posted by jld272
De plus je transfere plusieurs produit a la fois,

J'ai peut-être un peu exagéré, ce n'est pas tant le cirque que cela.

Je dois reconnaître que je n'ai utilisé qu'une version peut-être ancienne de SendMap et que je n'ais pas su utiliser correctement les noms ni pour charger plusieurs porduits, ni pour déverrouiller correctement certains produits. Une fois sur deux, je devais recommencer car je n'avait pas entré la clef au bon moment !!!

Mais c'est, pour ma part, un peu plus compliqué que de tous faire depuis MapSource. Cela fait appel à un logiciel supplèmentaire à expliquer à mes amis du Club. Ils ne se sentent pas assez informaticiens pour manipiler directement les fichiers. Je crains toujours un déplacement de fichiers, des écrasements, des effacement, ...

Sans compter que depuis peu, d'autres membres se sont équipés et qu'il arrive souvent que plusieurs GPS soient connectés simultanéments au PC du Club. MapSource gère cela fort bien et permet facilement l'échange des données (WayPoint, Traces, Routes, etc) entre les diffèrents modèles, sans avoir à connecter et déconnecter les GPS.

C.Ret
Up to now, no carriage returns.

Garmin GPS 12 (1995), Streetpilot Atlantic (2001), eTrex Vista C (2003) & Streetpilot C550 (2006)

Edited by - Cret on 09/03/2007 08:50:22

Mago77

35 Posts

Posted - 09/03/2007 : 11:18:14

Bonjour à tous, et à Cret en particulier.
En réponse à tes commentaires :
Je pense et c’est évident que GPS Topo a pour priorité de finir la couverture du territoire.
Les régions qui sont complètes depuis un certain temps ne bénéficient pas des améliorations demandées par les utilisateurs. Améliorer un produit déjà complet a un cout et n’amène pas vraiment de nouveaux clients. L’ile de France par exemple est le plus pauvre des produits alors que l’IGN à sorti une version 2 de BD Topo et de multiples mises à jour de BD Nyme et de BD Carto.
L’ajout des cols fait partie des améliorations que j’ai demandé depuis l’origine des produits, come j’avais demandé une présence plus discrete des pylones (EDF) qui poluent les cartes.
Je suis convaincu que le code 0x660B est valable pour toutes les régions, la base toponymique BDNyme étant nationale (même si elle est gerée par département).
GPS TOPO « EME » n’est pas de mèche avec Carto Explorer « Bayo », Bayo et EME sont deux clients de l’IGN qui mettent en œuvre des BD , come l’est « Star Informatic » avec Géorando.
Que les TPO Belges ne montre pas de col c’est naturel puisque l’IGN Belgique n’en reconnait aucun, situation similaire en Allemagne ou tous les toponymes sont en vrac dans leur cartographie numérique. En France BD NYme contient tous les noms classés par type et catégories, apparaissant sur les cartes IGN au 1/25000, si une catégorie n’apparait pas c’est une lacune de GPS TOPO. Pour les pylones, ils viennent je pense de BD Carto le présence du symbole me conviendrait parfaitement.

D’où ma question Le TYP permet-il la suppression du Label ?

MG
Nuvi 660T, 60CX, Maps GPSTopo de 1 à 10 & Topo Espana

cricri31

France
58 Posts

Posted - 09/03/2007 : 11:55:02

"D’où ma question Le TYP permet-il la suppression du Label ?"

je n'ai pas réussit, si quelqu'un à trouvé la soluce, je suis preneur aussi :o)
à défaut un changement de taille de police ou de couleur de label feraient aussi l'affaire ;)

gpsmi

313 Posts

Posted - 09/03/2007 : 18:26:59

@jld272, j'avais peur de voir mon GPS se traîner un peu en injectant le TYP complet version jour/nuit. Apparemment non, en fait, il semble qu'un GPS qui fonctionne en mode jour ne traîte que la "partie jour" du fichier TYP et idem pour la nuit. En tout cas, je suis agréablement surpris avec mon GPSMap 60Cx.

Pour l'option couleur jaune que tu évoques, il faut distinguer plusieurs situations :
1) sur MapSource
- Le contour des lettres des indications (noms, élévations) s'entourent de blanc uniquement quand le sol est foncé, semble-t-il. Je ne sais pas si quelqu'un a déja fait des essais (et si mon hypothèse est exacte) mais avec un sol blanc, aucun contour ne se trace.

- Le contour des points (des différents centres d'intérêt des lieux, comme dirait Garmin)
Il est tout à fait possible de remplacer le blanc par du jaune. ce qui serait certainement moins éblouissant dans MapSource et plus doux sur le GPS. C'est facile à modifier dans le TYP. Je t'avoue que le jaune, ce n'est pas ma couleur préférée. Mais chacun est libre ...

2) sur le GPS
- En mode nuit, les indications apparaissent en jaune sur un fond global noir translucide (voir les copies d'écran GPS page 74). Tout cela semble décidé par Garmin.
- Le contour des points est défini par le TYP, donc facile à modifier, c'est ce que je disais en dessus.

En ce qui concerne les points hauts, on pourrait effectivement imaginer mieux. L'épingle, orange en plus, interpelle. N'est-ce pas le but ? Je cherche, tu cherches, nous allons trouver ... Peut-être l'inverser, le point en bas et la tige en haut.

Pour ma couleur préférée, j'y reviens. Par ici, on a beaucoup de lavandes et forcément, ça influence

jld272

442 Posts

Posted - 09/03/2007 : 19:37:43

@gpsmi

quote:

Pour ma couleur préférée, j'y reviens. Par ici, on a beaucoup de lavandes et forcément, ça influence

justement j'allais te poser la question suivante:
Pourquoi as tu prefere afficher toutes tes routes en mauves, alors que sur toutes les cartes autoroutieres on a:
-nationales en rouge
-departementales en jaune
-routes en blanc
Pour ma part je trouve ces couleurs plus realistes et j'ai modifie ta version 3-2 en consequence, tu ne m'en voudras pas
dans ta version 3-3 je trouve que certains points ne se voient pas assez (arbre ou point rose pâle) et j'hesite encore sur la largeur de 2 des petites routes.

En ce qui me concerne j'ai garde ta version 3-2 pour l'instant avec couleurs des routes modifiées, chemins et sentiers en pointilles noir/orange (je viens d'essayer sur ton exemple de Pomblière ou il y a un sentier serpenté, et ca passe tres bien) et pylones modifiés Calone.

J'attend d'eventuels autres commentaires pour voir.
jld272

TTOne v1 Version 6.56
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

Edited by - jld272 on 09/03/2007 19:43:02

newton_

434 Posts

Posted - 09/03/2007 : 19:54:12

Rien que pour le fun ...
Rends grâce à Jld272...
Nationales , départementales et routes maquillées par tes soins !!!

Je suis aussi preneur ,
et passablement fénéant à cette heure !

Edited by - newton_ on 09/03/2007 19:55:49

gpsmi

313 Posts

Posted - 09/03/2007 : 19:55:55

Les TYP au format txt sont là pour ça, pour être personnalisés en fonction de ses goûts, de ses valeurs. Les points, c'est vraiment quelque chose de perso, je crois.
J'ai hâte de voir le résultat. C'est comme ça qu'on avance

newton_

434 Posts

Posted - 09/03/2007 : 20:24:25

T'as raison !
Je me disais rouge , jaune , blanc
facile à priori ...

Mais pour conserver l'harmonie de l'ensemble et pire
encore la cohérence de nuit ......DUR , DUR !!!!!!

newton_

434 Posts

Posted - 09/03/2007 : 21:20:29

OK je vais essayer de "produire" en écoutant Georges...
Comme tout "Bambocheur"
En s'amusant comme tout rieur ...
Car la tâche bien que ardue nous forge....

PS:jld272 autoroutes > Vertes !!! Europe quand tu nous tiens !!!

Edited by - newton_ on 09/03/2007 21:29:13

newton_

434 Posts

Posted - 09/03/2007 : 21:50:07

le premier d'une longue suite .... d'essais

essai1

Au fait GPSMI avant que tu rejoignes Morphée
Comment opérer le test sur Mapsource des couleurs de nuit...
Thanks 'j'ai pas le temps de chercher'

Edited by - newton_ on 09/03/2007 21:54:50

jld272

442 Posts

Posted - 09/03/2007 : 22:40:16

@Newton_
dis nous ce que tu as fait, a part les couleurs des routes! As tu conservé la largeur des routes a 2?
quant aux autoroutes elles sont oranges sur Carto.
jld272

TTOne v1 Version 6.56
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

Mago77

35 Posts

Posted - 09/03/2007 : 23:19:11

C'est l'occasion d'essayer nRoute non? Il doit gérer la nuit.

MG
Nuvi 660T, 60CX, Maps GPSTopo de 1 à 10 & Topo Espana

newton_

434 Posts

Posted - 09/03/2007 : 23:27:19

En fait il faut creer un typ spécial nuit !

puis le tester ....

Ou plus simplement inverser 1 et 2 avec 3 et 4

Edited by - newton_ on 09/03/2007 23:30:02

Cret

France
199 Posts

Posted - 09/04/2007 : 09:24:31

@Newton

Pour avoir un aperçu des couleurs nuits dans Mapsource, le plus simple est de créer une copie du TYP en inversant les codes des couleurs jour et nuit. On a alors un TYP qui affiche les couleurs nocturnes dans MapSource et au choix (mais inversé) les couleurs Nuit et Jour dans le GPS avec cependant les Textes et Labels affichés dans la mauvaise couleur !

Le mieux étant évidemment d'avoir les couleurs jour et nuit dans le bon ordre.

@Mago77

Concernant nRoute, il permet de choisir entre un affichage jour ou nuit. Mais, je n'ai pas trouvé comment lui indiquer le TYP à utiliser. Alors, on a bien les deux modes, mais avec les couleurs originales, pas de recolorisation !

Si quelqu'un a une piste , il sera le bienvenu !

@jld272

Concernant "l'association" de TOPO GPS (EME) et Cartoexplorer, je suis d'accord avec toi, ce n'est qu'une bouderie. Il y a deux ans, sur le forum d'EME, beaucoup d'utilisateur de GPS avoués utiliser Cartoexplorer pour préparer les sortie et MapSource TOPO GPS pour uniquement avoir les cartes dans le GPS.

Avec les recolorisations efficaces dont on dispose aujourd'hui, il est presque possible de préparer les sortie sur MapSource. Les deux produits deviennent donc chaque jour un peu plus concurrents en fait !

Et le DEM qui manque actuellement laisse l'avantage de la gestion des altitudes à CartoExplorer !

Concernant les détails, c'est vrais que les pylones électriques sont par endroit assez nombreux. Mais, ils constituent des repères faciles (dont je me sers parfois pour des démonstrations de revelé et de navigation au cap !)

C.Ret
Up to now, no carriage returns.

Garmin GPS 12 (1995), Streetpilot Atlantic (2001), eTrex Vista C (2003) & Streetpilot C550 (2006)

Edited by - Cret on 09/04/2007 09:26:31

Mago77

35 Posts

Posted - 09/04/2007 : 13:59:32

@Cret et à tous bonjour,
J'ai critiqué les pylônes... enfin pas vraiment, mon point est: Si l'on utilise des symboles, pictogrammes etc. il est inutile de préciser "Pylône" "cabane" "ruine" le nom ne doit apparaitre que s'il s'agit d'un toponyme, il n'a pas raison d'être pour indiqué la nature du point( comme sur les cartes papier), c'est la raison d'être des pictogrammes. Les cartes sont illisibles à certains niveaux de zoom. 3,2, 1.5 km...
Cret, fais-tu un musée du GPS? il me reste un iQue 3200, et un GPS III ....

MG
Nuvi 660T, 60CX, Maps GPSTopo de 1 à 10 & Topo Espana

gpsmi

313 Posts

Posted - 09/04/2007 : 17:31:38

@ newton_, mille excuses, je suis parti un peu vite du forum, ne répondant pas à ta question. Mais tu as finalement trouvé la solution, détaillée par cret ensuite.

Avec nRoute, pour passer en affichage nocturne :
- Depuis le menu Modifier, sélectionne Préférences
- Onglet "Affichage"
- Choisis Couleurs Nuit
et tu retrouveras ton TYP favori version nuit, intéressant aussi pour tester un TYP version nuit. Le jaune utilisé pour l'info d'altitude ou la désignation des routes est nettement plus joli que sur un GPS et les indications (des lieux-dits, ...) apparaissent dans un beau bleu clair (sans entourage des lettres comme on peut le voir dans MapSource), discret et néanmoins visible. Garmin doit avoir changé de costumier !
Et un peu de pub : vous noterez que le TYP gpsmi 3.3 s'inscrit élégamment dans nRoute. Voilà, c'est dit

@ cret, le TYP est celui associé à une carte dans MapSource. Il est chargé en parallèle automatiquement quand on choisit une carte dans nRoute. La carte s'affiche avec son TYP, comme dans MapSource.

@Mago77, tu dis : "Les cartes sont illisibles à certains niveaux de zoom. 3,2, 1.5 km...". Soluce : change le niveau de détail de la carte.
J'ai pas bien compris l'histoire de l'info donnée par le string du point qui s'affiche, c'est ça ?

Edited by - gpsmi on 09/04/2007 19:19:33

Cret

France
199 Posts

Posted - 09/04/2007 : 21:17:34

@Mago77

Non, je n'ai pas encore pensé à constituer un musée. En fait, tous mes GPS sont opérationels. Paradoxalement, le plus ancien (le GPS 12) est le plus utilisé par mes amis du Club car il sert chaque semaine (ou presque) aux équipes d'entretient des sentiers.

Concernant le texte lié à un objet dans le TYP (qui est donné par la commande String1), celui-ci est optionnel. De toute façon, il ne s'affiche que lorsque l'on met le pointeur sur l'objet. Contrairement au Label attribué par les auteurs de la carte qui s'affiche dès qu'il en a la place.

@gpsmi

Mon nRoute refuse délibérément de tenir compte des TYP pourtant utilisés par MapSource et transférés sur mes GPS. La version actuellement utilisée sur ma brouette à touche est la 2.6.1

Là est peut-être le problème ?

C.Ret
Up to now, no carriage returns.

Garmin GPS 12 (1995), Streetpilot Atlantic (2001), eTrex Vista C (2003) & Streetpilot C550 (2006)

Edited by - Cret on 09/04/2007 21:20:50

Mago77

35 Posts

Posted - 09/04/2007 : 22:08:03

Bonsoir à tous
@Cret,
J'ai le dernier niveau de Mapsource et nroute le trouve trop récent.
@ gpsmi...
Changer le niveau de détail du max au mini (il n'y a que deux niveau) c'est une solution pauvre.

MG
Nuvi 660T, 60CX, Maps GPSTopo de 1 à 10 & Topo Espana

gpsmi

313 Posts

Posted - 09/05/2007 : 06:53:58

Je ne sais pas si cela peut vous être utile mais sur mon ordi XP Pro Service Pack 2, MapSource 6.11.6 et nRoute 2.7.6
Les TYP ont été mis en place dans MapSource (avec MapSetToolKit) en même temps que les cartes, avant d'installer nRoute. Et quand ça marche et que ça me donne satisfaction, par expérience, je ne touche plus rien, même s'il existe de nouvelles versions. Je me contente de lire les nouvelles fonctionnalités afin de savoir si elles sont intéressantes pour moi.

Autre sujet : pour vérifier une création ou modification de TYPs, j'ai installé une carte test. Ca ne me convient pas trop, je préfère parcourir quelques endroits "représentatifs" d'une vraie carte, c'est plus authentique, comme on dit ici :

Edited by - gpsmi on 09/05/2007 07:03:03

newton_

434 Posts

Posted - 09/05/2007 : 14:30:26

Je me régale avec nroute !!!
prise en charge des TYP : Totale !!!

Jour/Nuit ... Nuit/Jour comme Jaquouille ...
Euh ...Jacques Henry
...Du gateau !

J'vais pouvoir tenter des manips

Je le découvre à l'instant ... d'la balle

Au fait dans Paris no problemo avec le 60Csx
Metroguide ou Topo
Y'a un enfoiré qu'à fait du bon boulot

gpsmi

313 Posts

Posted - 09/05/2007 : 16:12:21

Et encore, t'as pas vu le dernier TYP qui laisse apparaître MetroGuide aux couleurs des topos. Tu passes d'une carte à l'autre par plaisir

jld272

442 Posts

Posted - 09/05/2007 : 17:13:04

@gpsmi

quote:

Et encore, t'as pas vu le dernier TYP qui laisse apparaître MetroGuide aux couleurs des topos. Tu passes d'une carte à l'autre par plaisir

On veut voir
jld272

TTOne v1 Version 6.56
Quickcam+Suntime+Offroad+Tripmaster+ReverseItn+SkipWaypoint
**************************************************

gpsmi

313 Posts

Posted - 09/05/2007 : 18:26:57

Je m'active, je m'active mais il manque pour l'instant les tests dans la voiture, le jour et la nuit. Ca me plaît, ce qui est déjà pas mal Et il y a des idées nouvelles ...

Edited by - gpsmi on 09/05/2007 19:22:30

Cret

France
199 Posts

Posted - 09/05/2007 : 23:39:23

Je m'active aussi ...

Pas facile d'homogénéiser trois TOPO (Frfance, Belgique et Allemagne) et Metroguide, pour le jour et la nuit, ...

Et j'aimerais faire quelques tests sur le terrain puis et au Club avant de poster mes nouveaux TYP.

Par contre, je laisse tomber le TYP pour GPS à quatre niveaux de gris (écran LCD), car apparemment, il n'interresse personne.

En attendant, et comme beaucoup se sont lancés dans la création de TYP, voici une petite création personnelle qui rendra service à ceux, qui comme moi, explorent de nouveaux territoires et doivent souvent deviner le type=0x.... alors qu'il suffit de l'afficher dans MapSource :

Cret_Hexa.txt
Cret_Hexa.typ

C'est un peu numérique comme univers ? non !

The Matrix has you !

C.Ret
Up to now, no carriage returns.

Garmin GPS 12 (1995), Streetpilot Atlantic (2001), eTrex Vista C (2003) & Streetpilot C550 (2006)

Edited by - Cret on 09/05/2007 23:44:58

newton_

434 Posts

Posted - 09/05/2007 : 23:48:29

Metroguide en l'état ...jour et nuit ,
Dans la ville sainte de Bobigny ,
Où chacun sait "peuchère"
Que toujours brille la lumière !!!

Cret bien vu la matrice...
Un véritable supplice....

Nous savons que dans l'ombre des nuits ...
L'Enfoiré nous prépare son délicieux fruit ...

Attendons quelque peu son résultat final ...
Assurés que nous sommes de couleurs estivales ,
Il a pour ainsi dire le sens de l'harmonie ,
Des couleurs , des choix et un peu du Génie ...

Edited by - newton_ on 09/06/2007 00:14:04

cypresssoad666

27 Posts

Posted - 09/06/2007 : 00:14:40

salut a tous , je vois que les fidèles sont toujours là ,ça fait plaisir , dsl pour ce gros absentéisme!!les vacances ont pri le dessus!!
je ne sait plus qui devait aller aux îles lofoten mais j'y suis aller et c'était vraiment magnifique meme si je n'était pas là avec le net pour partager, j'avais mon pc portable avec moi pour changer mes cartes selon mes gouts!!
j'y est apri quelques trucs!!
par exemple NEWTON pour les images aux dessus , j'avais les meme couleur que toi pour la mer et les zones habitées mais je me suis rendu compte qu'avec un peu trop de clarté exterrieure je n'arrivai plus à distinguer la difference entre les 2.
j'ai trouver aussi une importance de ne peu metre de la meme couleur les mers et les lacs.
ça parait bizare mais oui en norvege on ne sait jamais si on est face a un lac ou un bras de mer.
j'ai aussi réduit les routes ,autoroute...quelques changement de couleur aussi...
pour les zones habitée je n'arrivé pas a avoir un bon compromi avec du vert donc j'ai obté pour la solution "encore plus de couleur"
en alternant les pixel, pour mon cas , un pixel blanc , un pixel vert et j'ai pu obtenir le résultat que je voulais.
j'ai aussi rendu les zones industrielle plus flagrante.
voila ce que ça donne:

j'ai perdu l'adresse pour uploader les fichiers sur gpspassion, qui pourrai me la redonner?

www.Gpspassion.com/upload/MGEU8.txt

Edited by - cypresssoad666 on 09/06/2007 00:42:55

newton_

434 Posts

Posted - 09/06/2007 : 00:26:02

http://www.gpspassion.com/_safileup1.asp

pas mal du tout !
autoroute verte pour jld272
nationale rouge

faut voir sur le gps...

Edited by - newton_ on 09/06/2007 00:28:31

cypresssoad666

27 Posts

Posted - 09/06/2007 : 00:38:18

avant ça , j'avais l'inverse, autoroute rouge et nationnale verte , mais j'ai preferé changer car sur une nationnale on ne va pas tres vite donc trankilou pour voir le prochain virage arriver sur le GPS par contre pour les autoroute , vu que le tracet itinéraire et rose, rose et rouge n'été pas assez visible pour anticipé rapidement , voila tout!

je vois que vous vous ête mis a faire la nuit maintenent .
j'ai vu que vous parliez d'un soft qui permeté ceci si je me trompe pas. qui pourrai m'en dire un peu plus sur ce soft
et surtout .comment est ce que vous faite pour integrer la couleur pour la nuit dans les .txt je ne vois pas du tout là!!
je suis pas là d'un moi je suis perdu dsl!!lol

newton_

434 Posts

Posted - 09/06/2007 : 01:10:30

EXEMPLE
Pour les départementales (GPSMI encore lui , l'autre ... )

;Roads - Arterial road (départementales)
[_line]
Type=0x04
LineWidth=2
BorderWidth=1
Xpm="0 0 4 1"
"1 c #BDCAFF" ;intérieur
"2 c #7F008B" ;bordures
"3 c #525252" ;intérieur
"4 c #000000" ;bordures
[end]

les lignes "3 et "4 sont pour la nuit
Donc pour tester ...

1: sur mapsource

a) Tu inverses "1 et "2 avec "3 et "4
et tu vois le résultat
b) Tu fais un TYP.txt en ne conservant
en "1 et "2 que les valeurs de "3 et "4

ce qui donne

;Roads - Arterial road (départementales)
[_line]
Type=0x04
LineWidth=2
BorderWidth=1
Xpm="0 0 2 1"
"1 c #525252" ;intérieur
"2 c #000000" ;bordures
[end]

tu le fais pour tout et ...tu testes
TYP dédié nuit selon l'expression GPSMIENNE !!!

2:nroute disponible ici
tu connectes ton GPS
Puis dans Modifier>Préférences>Couleurs
tu bascules jour/nuit

Simple efficace
Necessite le chargement du TYP sur le GPS

Edited by - newton_ on 09/06/2007 01:22:49

newton_

434 Posts

Posted - 09/06/2007 : 13:05:15

Cret !

Toi qui kiffes l'hexa
Regarde du côté de unwizard....

J'y ai passé des nuits ,des semaines , des mois
En vain l'algo m'a renvoyé chez moi !!!

gpsmi

313 Posts

Posted - 09/06/2007 : 15:40:36

C'est le calme avant la tempête. Je reviens un peu en arrière :

Sauvé par la couleur lors d'une séance "Cret_Hexa". Bonne idée en tout cas.

C'est intéressant, newton_, dans ton exemple nuit, les bordures se confondent presque avec le sol. Du coup, on a l'impression d'avoir des routes sans bordures tout en préservant un espace. A méditer ... Le fruit délicieux n'est pas encore tout à fait mûr, je suis attentif aux parasites qui pourraient l'attaquer !

cypresssoad666, voila une idée évidente (couleur mer différente des lacs, rivières et rus). Comme quoi, barouder avec son GPS apporte beaucoup, sur les TYP aussi.
D'autre part, cette trame 1 sur 2, c'est vraiment classe en plus de préserver la luminosité de la surface.

benjiv, j'ai finalement compris (et repris) le code de ton cartable. Mieux vaut tard ... Merci

Edited by - gpsmi on 09/06/2007 16:44:56

Mago77

35 Posts

Posted - 09/06/2007 : 16:23:47

Calone avait dit le 09/08 « sur le GPS, des bordures perpendiculaires aux routes apparaissent, ce qui nuit fortement a la lisibilité.
Une idée pour y remédier ? »
GPSMI avait répondu « Tu dis :" Des bordures perpendiculaires aux routes apparaissent ..."
Je ne vois personnellement pas de solution car l'affichage GPS reste assez basique avec l'utilisation des images XPM. Chaque ligne affichée est en fait un objet qui se dessine en fonction de caractéristiques définies (les bordures entre autres). »

Apres mes tests de ce matin je confirme que la passage MapSource > GPS encourage le travail sur les routes et les traits perpendiculaires aux intersections…. Et cependant dans City Navigator ils ont des bordures contrastées sur toutes les voies… peut-on s’en inspirer cela implique-t’il que Garmin n’utilise pas xpm ?

Pour le reste c'est pas mal avec les emprunts à droite et à gauch.

MG
Nuvi 660T, 60CX, Maps GPSTopo de 1 à 10 & Topo Espana

cypresssoad666

27 Posts

Posted - 09/07/2007 : 10:09:17

merci , je vais maintenant me mettre à faire les couleurs de la nuit!
bon je sais que je ne suis pas dans la bonne section mais bon ...
pour ce qui est des POIs sur mon 60 csx, comment faire pour mettre des POIs par exemple "Darty"
et ce que je n'arrive pas a faire c'est a faire une recherche par proximité! j'aimerai par exemple trouver le darty le plus proche de ma position.
et aussi , moin important mais bon , est ce qu'il possible de mettre les POIs dans mapsource??

newton_

434 Posts

Posted - 09/07/2007 : 12:38:21

Cret t'abuses !

Pas plus tard qu'il y a deux jours ,
Je gambadais dans la forêt de Fontainebleau ,
Il faisait tard , la nuit me couvrait de son manteau,
Seul un numéro de parcelle pouvait orienté mon retour,

Croyez bien Monsieur , que mon Nokia habillé par Carto ,
M'a libéré des angoisses qui compriment le coeur dans un étau !!!

Aussi je considère vos remarques crues ,
Nulles et non avenues !!!

je m'amuse ,
Sérieux , t'es dur !
J'ai trouvé le concept sympa ,
Et pourtant j'ai recopié cent fois la punition ...
de Gpsmi , rien n'y fait je reste sur l'utilité
et les fonctionnalités du principe !

Cependant que Rien !!! N'égale à ce jour un 60csx
avec nos modifications !!!

Edited by - newton_ on 09/07/2007 12:40:12

exxodus

Belgium
44 Posts

Posted - 09/07/2007 : 12:52:21

Hello tous !

Je viens de parcourir pratique toutes les pages de ce topic et je remercie tous les TYPeurs et autres gourous d'assembleur ;)

Cependant, si j'ai bien réussi a modifier l'apparence de mes cartes dans MAPSOURCE le resultat une fois les cartes transferée dans mon 60CSX est assez différent (J'utilise le TYP de CRET pour la topo belge). Ainsi les forest sont plus bleues que verte sur mon GPS alors qu'elles sont parfaitement bien représentées dans mon mapsource. Est-ce normal ? Quoi que je fait de pas correct ? L'écran de mon GPS et de MAPSOURCE ne devraient ils pas correspondre ?

Deja ... merci a tous.

__________________________________________
Webmaster @ http://www.mustangpassion.com GPS :: Garmin Ique3600 + SD 1.0Gb && Garmin Nuvi 310 + GMT12 && Garmin 60CSX

gperlier

8 Posts

Posted - 09/07/2007 : 14:38:48

!!! NON EXXODUS !!! Viens pas faire le bazard ici, dans ce Forum, mais surtout ce Topic !!!
Tu lis déjà "réellement" les 77 pages et si les couleurs ne te plaisent pas, tu fais ton propre TYP...
STP, viens pas jouer le Troll Mytho ici (continue là "http://www.geocache.be/forum_fr2/index.php?showuser=726")
Laisses bosser et communiquer les Pros ensemble pour le bien de tous...
!!! Attention les Admin's et les membres actifs de ce topic !!!
Ne passez pas votre temps à répondre...
Amitiés, Gérard

X930 Pack Europe et 60CSx

exxodus

Belgium
44 Posts

Posted - 09/07/2007 : 14:44:12

Sympa l'accueil !

Je sais que les TYP sont modifiables ;) Ce qui m'étonne c'est la tres grande diff. de teinte entre d'une part MapSource et le 60CSX. Sur l'Ique c etait bien plus proche.

__________________________________________
Webmaster @ http://www.mustangpassion.com GPS :: Garmin Ique3600 + SD 1.0Gb && Garmin Nuvi 310 + GMT12 && Garmin 60CSX

gperlier

8 Posts

Posted - 09/07/2007 : 14:48:37

L'acceuil c'est uniquement moi (Gérard) et non les membres actifs de ce Topic !!!
C'est d'ailleur mon seul et unique post de ce topic !!!
Donc STP, bosses déjà un peu, en lisant tout et tu trouveras ta réponse...
MERCI !!!

X930 Pack Europe et 60CSx

exxodus

Belgium
44 Posts

Posted - 09/07/2007 : 17:18:10

__________________________________________
Webmaster @ http://www.mustangpassion.com GPS :: Garmin Ique3600 + SD 1.0Gb && Garmin Nuvi 310 + GMT12 && Garmin 60CSX

Edited by - exxodus on 09/07/2007 17:19:26

cricri31

France
58 Posts

Posted - 09/07/2007 : 18:27:39

quote:

Originally posted by exxodus

Ce qui m'étonne c'est la tres grande diff. de teinte entre d'une part MapSource et le 60CSX. Sur l'Ique c etait bien plus proche.

tu as l'explication quelques pages en arrière.

ton GPS n'est pas capable d'afficher autant de couleurs que mapsource sur ta carte graphique, alors il converti et affiche au plus proche (qui peut faire passer un bleu outremer en vert)

exxodus

Belgium
44 Posts

Posted - 09/07/2007 : 21:31:13

Merci Cricri, existe-il une description de la palette du 60csx ou le recepteur lisse-t-il la palette globale.

__________________________________________
Webmaster @ http://www.mustangpassion.com GPS :: Garmin Ique3600 + SD 1.0Gb && Garmin Nuvi 310 + GMT12 && Garmin 60CSX

calone

8 Posts

Posted - 09/07/2007 : 22:02:11

pour la palette, les info sont page 66 et 67

gpsmi

313 Posts

Posted - 09/08/2007 : 17:17:17

Qui a mis le mode nuit sur le tapis ? C'était déjà assez complexe comme ça !

Cret

France
199 Posts

Posted - 09/08/2007 : 22:59:35

Ben voilà, ça va encore être ma faute ...

Concerant mes TYPs (France, Belgique et Allemagne,...) je suis en fase de test et ne vais pas tarder à publier une nouvelle version. Celle-ci contiendra des codes couleurs spécifique des palette GPSMAP 60 et eTrex.

Biensûr, les autres GPS, C5xx, C3xx, Nuvis, Zümos, ... qui ont des écrans diffèrents, auront des rendus spécifiques. Ceux ayant le plus de couleurs se rapprocheront de l'affichage sur PC.

En effet, sur mes TYP anciens, il y a des diffèrences de couleur entre les versions FRA, BEL et ALL car les codes couleur 6x6x6 ne sont pas exactement les mêmes (ce qui est presque insignifiant dans MapSource, mais correspond à des couleurs de la palette GPS diffèrentes. D'où les changements d'aspect observés par certains.

Cela fait plaisir d'apprendre que certains utilisent mes TYP, que ce soit pour le GéoCaching ou pour servir de base à ses propres créations, en France comme au-dela des frontières (ou du moins de ce qui était une frontière, car elle s'estompe un peu dans le bleu ambient - tant mieux !)

Concernant les TOPO belges, ils me donnent beaucoup de mal pour l'homogénéisation des codes graphiques et couleurs (FRA - BEL - ALL et MEtroguide). Mais je vais bien finir par trouver un compromis, que je vous expliquerais tout ça le moment venu...

Quand à nRoute, rien à faire, ma version ne se recolorise pas. Même après une ré-installation complète !
Et la version suivante n'est pas diponible pour Windows 98 - SNIFF

C.Ret
Up to now, no carriage returns.

Garmin GPS 12 (1995), Streetpilot Atlantic (2001), eTrex Vista C (2003) & Streetpilot C550 (2006)

gpsmi

313 Posts

Posted - 09/09/2007 : 18:06:41

En reprenant le TYP pour MetroGuide (qui en était resté dans l'ombre depuis longtemps), j'ai tenté un rapprochement MetroGuide/GPSTopo. Pourquoi ?

On est amené à utiliser (sur son GPS ou sur son ordi) plusieurs cartes, autant avoir une présentation similaire. Cela signifie qu'on retrouve dans un premier temps dans les 2 TYPs gpsmi (pour GPStopo et MetroGuide), la même forme pour les voies de communication (mêmes couleurs et largeurs respectives des autoroutes, routes, chemins).

Poussant plus loin cette logique, j'ai utilisé dans MetroGuide une texture, comme dans le TYP pour GPSTopo. Elle est différente pour s'y retrouver.
Le principe dans MetroGuide est simple : tout ce qui n'est pas une zone où il y a du monde (zone habitée), c'est de la verdure ! Notez que les zones construites restent blanches (luminosité oblige), ce qui est vraiment intéressant dans les centres-villes lorsqu'on navigue et où il y a des routes en grand nombre, où il faut y voir clair.

Ensuite, il restait dans MetroGuide à faire apparaître les zones. Plus besoin de mémoriser les signification de couleurs, la symbolique est maintenant parlante :

- Pour les cimetières, j'ai choisi de réutiliser le point GPSTopo qui se répète plusieurs fois sur la zone. on peut même imaginer les différents alignements de tombes.

- Pour les zones commerciales, GPSTopo affiche les bâtiments commerciaux et rajoute le petit caddy nommé "Commercial". Dans MetroGuide, ce sont les zones globales qui sont affichées. j'ai repris le petit caddy, il se duplique sur la zone.

- Pour les hôpitaux, MapSource et GPSTopo signale le point par une croix bleue sur fond blanc. Je la reprends dans le motif de zone.

- Pour les parcs/jardins urbains, plantés par l'homme, j'ai repris le point que j'avais créé dans GPSTopo, je l'ai redessiné. Il a la même silhouette que les points standards des 2 produits. Seule, sa couleur est changée pour rappeler que c'est une création de l'homme.

- Pour l'enseignement, dans GPSTopo, on peut voir les (nombreux) points représentant les écoles, lycées ou facultés. J'ai redessiné ce point qui laissait apparaître au départ un bâtiment (universitaire !?). MetroGuide affiche (par défaut) le même bâtiment et de plus, une zone représentant les universités. J'ai repris la même symbolique pour le point et la zone, inspirée du panneau d'école chez nous en France. Et si on ne trouve pas la faculté, avec tous ces étudiants au milieu, il faut s'arrêter de conduire.

- Pour les zones industrielles, GPSTopo ne les "marque" pas en tant que telles, il dessine les bâtiments, c'est tout. Partant de ce constat, j'ai composé un motif à l'image de ces zones, à savoir et avec un peu d'imagination, les gros batiments qui s'y trouvent (carrés gris). Dans MetroGuide, on peut imaginer le bâti. Vous remarquerez que sa texture est légèrement transparente pour éviter toute confusion avec les vrais bâtiments.

Dans ma démarche, j'ai veillé à privilégier les routes, ce qui me semble normal pour MetroGuide. Les autres infos apparaissent sans venir perturber l'ensemble des voies de communication, avec discrétion, sans mémorisation de légende de couleurs. Pour que les zones répertoriées dans MetroGuide soient marquées avec précision, je les ai très légèrement teintées la nuit (plus claires). Il est possible de le faire pour le jour.

J'ai rajouté le point pour les offices du tourisme. Je l'ai utilisé cet été, lors de mes voyages. En fait, il sert aussi pour les restaurants d'aires d'autoroutes. Allez comprendre la logique, notez qu'on peut toujours demander à la serveuse ...

Y a plus qu'à ... basculer d'une carte à l'autre, en toute sérénité. C'est ce concept qui me paraissait intéressant à travailler, plus en fait que les couleurs qu'on aime ou qu'on aime pas, mais qui sont toujours très personnelles. Et puis surtout, la symbolique utilisée pour GPSTopo est reprise dans MetroGuide pour les zones, elle est parlante, se dispense du coup de couleur et de légende. Un véritable plus !

- Le TYP gpsmi jour/nuit v3.4 pour les GPSTopo (texte et compilé)
- Le TYP gpsmi jour/nuit V2.0 pour MetroGuide Europe (texte et compilé)
en un seul téléchargement >> ici <<

Pour bien s'y retrouver, la légende du TYP v3.4 pour GPSTopo :

Amusez-vous bien

Edited by - gpsmi on 09/11/2007 05:49:10

newton_

434 Posts

Posted - 09/09/2007 : 19:59:41

je sens la brise d'un jour nouveau poindre !

Je teste , çà a l'air trop beau !!!

Encore un enfoiré qui a placé la barre bien haut

Edited by - newton_ on 09/09/2007 20:01:49

newton_

434 Posts

Posted - 09/09/2007 : 20:29:24

Je propose qu'à trois ou quatre
On t'offre une selle

PROUST de ton choix ...

Sérieux !!!

gpsmi

313 Posts

Posted - 09/10/2007 : 08:26:46

Merci newton_ pour ton offre mais mon VTT est équipé d'une selle fi'zi:k XC Nisene CP (Comfort Performance) qui me donne vraiment satisfaction. Equipé d'un bon cuissard, il ne reste plus qu'à regarder le GPS

newton_, pourrais-tu reprendre tes images de telle manière qu'un visiteur n'ait pas à utiliser l'ascenseur horizontal du forum pour lire les différents messages ? Perso, j'utilise la petite taille des symboles pour ne pas qu'ils s'imposent sur la carte. Ces petits symboles sont assez discrets à la base et du coup, les points que j'ai privilégiés dans MetroGuide (écoles et offices de tourisme) sont mis en valeur

Cret

France
199 Posts

Posted - 09/10/2007 : 11:03:49

Ca fait un baille que je propose les mêmes couleurs, largeur de route/autoroute, dans mes TYP...

Et c'est parceque je persiste à proposer le même principe de présentation identique entre les TOPOs autour de chez moi, que je suis encore en train de paufiner...

Mais c'est très important, car les variation de couleurs, symboles, largeur des routes etc , d'un produit à l'autre sont source d'erreur.

Sur tout si l'on utilise toutes ces cartes simuiltanément et avec plusieurs utilisateurs qui n'ont pas nécessairement la possibilité, le temps ou l'envie d'apprendre les légendes , codes et symboles de xx cartes.

D'où mon idée initiale de proposer des TYP suffisament proches des cartes IGN, présentant des cartes identiques entre les quatre produits en usage par chez moi...

C.Ret
Up to now, no carriage returns.

Garmin GPS 12 (1995), Streetpilot Atlantic (2001), eTrex Vista C (2003) & Streetpilot C550 (2006)

exxodus

Belgium
44 Posts

Posted - 09/10/2007 : 11:12:15

L'un d'entre vous a t il deja essayé de coloriser les polygones de diff. de niveau, en y appliquant par exemple des trames semi transparente qui en se chevauchant rendrait les zones les plus hautes, plus opaque ? Je supose que la charge "machine" est alors trs (trops) importante ?

Cela implique de transformer les LUNEs en POLY ce qui, je vous l'accorde en terme de topo complete représente ue charge de travail importante. A mois que ... ?

__________________________________________
Webmaster @ http://www.mustangpassion.com GPS :: Garmin Ique3600 + SD 1.0Gb && Garmin Nuvi 310 + GMT12 && Garmin 60CSX

Edited by - exxodus on 09/10/2007 11:41:36

newton_

434 Posts

Posted - 09/10/2007 : 12:03:06

Edited by - newton_ on 09/10/2007 12:08:43

gperlier

8 Posts

Posted - 09/10/2007 : 12:13:20

quote:

Originally posted by exxodus

L'un d'entre vous a t il deja essayé de coloriser les polygones de diff. de niveau, en y appliquant par exemple des trames semi transparente qui en se chevauchant rendrait les zones les plus hautes, plus opaque ? Je supose que la charge "machine" est alors trs (trops) importante ?
Cela implique de transformer les LUNEs en POLY ce qui, je vous l'accorde en terme de topo complete représente ue charge de travail importante. A mois que ... ?

NON, mais tu peux certainement partager avec la communauté tes recherches et surtout tes résultats...

X930 Pack Europe et 60CSx

gperlier

8 Posts

Posted - 09/10/2007 : 12:41:19

SVP, si Exxodus post de nouveau (j'espère que non) ne pas répondre !!!

X930 Pack Europe et 60CSx

newton_

434 Posts

Posted - 09/10/2007 : 12:41:39

Toutes proportions gardées
c'est mieux pour les icones
et plus réaliste ....

Plus je regarde et plus je "kiffe"!!!
Bobigny devient presque une ville ... de rêve ...

Y'a du mérite , autre chose alors ...
Sur ce coup t'as été le plus fort !

Edited by - newton_ on 09/10/2007 13:03:32

gpsmi

313 Posts

Posted - 09/10/2007 : 12:43:05

quote:

Originally posted by exxodus

L'un d'entre vous a t il deja essayé de coloriser les polygones de diff. de niveau ...

Perso, je n'ai jamais fait mais cricri a expliqué comment il faisait.

@ cret, j'espère que tes travaux avancent au rytme où tu le souhaites. Peaufine ...

En ce qui me concerne, j'ai cherché à rétablir un rapprochement MetroGuide/GPSTopo, situation qui était devenue obsolèthe du fait de l'énorme évolution du TYP topo. Mais le plus important, c'est de voir que les zones MetroGuide apparaissent maintenant avec une symbolique parlante. Plus besoin de faire la relation avec la légende d'une quelconque carte, ni de mémoriser que telle couleur correspond à tel type de zone !
En images :

- Les 2 TYP gpsmi jour/nuit en un seul téléchargement >> ici <<

Je parlais de l'évolution du TYP topo, ceci grâce aux échanges de ce forum. J'en profite pour remercier les forumeurs de m'avoir aidé. En retour et pour les nouveaux venus, une rétrospective pour bien comprendre d'où on vient, le numéro des pages de ce forum avec les messages les moins mauvais que j'ai pu laisser :

15 : Patcher MetroGuide
19 : MapsetToolKit peut vous aider
20 : Comment changer un TYP associé à un MapSet existant ?
21 : La page de MapsetToolKit
26 : Utiliser un fichier TYP texte (TYP + explications)
28 : De la rigueur dans un TYP (TYP + explications)
28 : Un test pour Metroguide
30 : Voila comment j'ai bossé pour trouver les couleurs du TYP
30 : Mon GPS fixé au guidon
30 : Des sentiers qui se voient !
31 : Un TYP, c'est le résultat d'un vécu
32 : Ah les couleurs ...
32 : Notre oeil interprête les couleurs
32 : Le style Carto pour un TYP, le top ?
33 ; Mon retour d'expérience
33 : Tous mes fichiers (TYP, TXT et explications en pdf) (version 1.4)
34 : Utilisation de mon GPS lors de ballades en VTT
34 : Les TYP avec BlueChart
34 : Attention à la trace qui s'enregistre
35 : La nuit, tous les TYPs sont gris
37 : Des couleurs unies pour les polygones, pas évident !
37 : De la génération 1 (micro-motifs) à la génération 2 (zones colorées par des textures)
37 : Un test pour dire ce que vous voyez
37 : Un écran GPS de rêve
38 : Des lignes d'élévation qui se voient
38 : J'explique mes choix (version 2.1)
39 : Couleurs unies pour les zones (version 2.2)
40 : Les zones de forêt à l'ombre des arbres, attention !
39 : Surligner des GR, pas facile
40 : La perspective, c'est aussi la profondeur
41 : Toutes les zones sont très stylisées (textures de zones)
42 : Des bleus pour la mer
42 : 4 idées pour résumer (version 2.3)
42 : Utilisation de GenTyp
43 : Du canoë avec mon GPS
46 : A l'usage, le TYP évolue (version 1.5)
46 : La préparation de mes sorties
51 : Mon idée des lignes d'élévation
51 : Les routes se distinguent en nuance
59 : Une symbolique forte (version 2.4)
60 : L'intérêt d'utiliser une texture pour une zone
61 : Version 2.5a
61 : Un peu de rêve en 2.6
61 : Un TYP à lecture douce (version 1.6)
65 : Rouler en voiture avec une GPSTopo,pourquoi pas ?
65 : Bois et broussaille, on circule en douceur
65 : Histoire d'eaux
65 : Un contraste des voies de communication, en douceur
65 : La suppresssion des détails hydrographiques
66 : De la couleur pour les voies de communication routière
66 : Les vrais noms de couleur
66 : Une texture pour préserver la luminosité du GPS
68 : Des points avec rigueur et simplicité
70 : Je dispose désormais de la palette Garmin ...
70 : La raison de la représentation des chemins et sentiers en pointillés
74 : La nuit, une nouvelle création
76 : Et les TYPs gpsmi dans nRoute ?
76 : Installer une carte test
78 : Zones MetroGuide avec une symbolique parlante !
79 : Fin des couleurs pour les zones MetroGuide, c'est possible

N'hésitez pas à utiliser le menu déroulant du forum pour accéder à la bonne page.
Cette liste peut permettre d'aborder le sujet autrement

Edited by - gpsmi on 09/11/2007 05:53:06

jlb

France
10424 Posts

Posted - 09/10/2007 : 12:54:16

Bonjour newton_,

Tes fichiers gif ne sont pas conformes aux directives de la rubrique Partager une image ou un fichier sur GpsPasSion

J'ai renommé ton dernier fichier de :


en newton__t1.gif

Merci de respecter ces règles.

Amicalement

Team GpsPasSion - Modérateur
La case départ, les articles, la Charte, La carte des membres

newton_

434 Posts

Posted - 09/10/2007 : 13:04:38

Désolé
Merci du rappel

Gpsmi
j'suis pas d'accord avec ta présentation...
D'aucun aurait souhaité des liens sur chaque numéro !
C'est quoi ce boulot ?
Un lexique hyperlien avec pour chaque page ,
la genése de ta production , l'heure , le lieu ,la musique ambiante,
(ah oui c'était de la techno !) non pas çà !

Et puis ... ta mise à disposition pour installer les TYP dans le gps ,
Et bien sûr ... la Maintenance !
Et pour finir une Hotline numéro Vert H 24 çà va de soi !

C'est pas parce que t'es tombé sur un sourd bègue ...
Qu'il faut nous prendre pour des "parasites" !

Nous on veut PARTAGER !
Tu nous donne puis ...Tu nous redonne!

Rassure toi , ils promettent un pélerinage en terre ...
de la Croix Sainte Victoire !

Quand je pense au boulot effectué par "l'équipe"
Je me dis

Il est plus facile de rester la bouche ouverte
Que de tendre le bras !!!

Edited by - newton_ on 09/10/2007 13:25:28

exxodus

Belgium
44 Posts

Posted - 09/10/2007 : 14:07:30

@Cret, j ai testé dans la pratique ton TYP pout le topo belge, et je dois dire qu'il est a coups sur, tres fonvtionel et j'apprécie d'autant la liaison avecc la symbolique des carte topo papier. Cepedant, juste 2 petites remarques persos.

1) Les cimetières.
Je comprends bien ton inténetion de laisser le fond de carte blanc et donc de marquer les zones baties ( 0x13 ) en gris. Cependant, a l'usage les cimetières apparaissent comme des zones bâties ;) ce qui est un peu déroutant au départ (j ai pour habitude de les voir en blanc). J ai par contre cherché et visiblement la topo belge n'ofre pas de poly spécifique pour ceux ci. Me trompes-je?

2) Les sentiers (unpaved road - sentier type 0x07).

Garder la meme couleur que les routes, mais en réduisant la ligne à 1seul pixel, est perso, un peu genant a l'utilisation. Pourquoi n'as tu pas repris la symbolique des "chemins en pointillés" ? Voyant les H de boulot que tu as passé sur ce typ, il doit y avoir une bonne raison ! ;)

Perso, j'ai remplaséé le typ 0x07 par (tu reconnaitras tes codes couleurs) :

;Roads - Unpaved road
[_line]
Type=0x07 ; Sentiers
UseOrientation=Y
string2=0x01,sentier
Xpm="30 1 4 1"
"# c #ffffcc"
" c #996633"
"3 c #000000"
"4 c #FFCC00"
"#### #### #### #### #### "
;123456789012345678901234567890
[end]

__________________________________________
Webmaster @ http://www.mustangpassion.com GPS :: Garmin Ique3600 + SD 1.0Gb && Garmin Nuvi 310 + GMT12 && Garmin 60CSX

cricri31

France
58 Posts

Posted - 09/10/2007 : 17:59:28

quote:

Originally posted by exxodus

L'un d'entre vous a t il deja essayé de coloriser les polygones de diff. de niveau, en y appliquant par exemple des trames semi transparente qui en se chevauchant rendrait les zones les plus hautes, plus opaque ? Je supose que la charge "machine" est alors trs (trops) importante ?

Cela implique de transformer les LUNEs en POLY ce qui, je vous l'accorde en terme de topo complete représente ue charge de travail importante. A mois que ... ?

oui j'ai testé, voila un test en exemple

dans mapsource c'est fort sympa

mais dans le GPS c'est un enfer, super lent à redessiner à chaque déplacement.

j'avais déduit de mes tests que l'on pouvais superposer 16 types de polygones semi-transparents en décalant le motif, en les créant dans GPSmapedit et en les paramètrant dans un TYP

lejeff

101 Posts

Posted - 09/10/2007 : 18:17:33

quote:

Originally posted by exxodus

L'un d'entre vous a t il deja essayé de coloriser les polygones de diff. de niveau, en y appliquant par exemple des trames semi transparente qui en se chevauchant rendrait les zones les plus hautes, plus opaque ? Je supose que la charge "machine" est alors trs (trops) importante ?

Cela implique de transformer les LUNEs en POLY ce qui, je vous l'accorde en terme de topo complete représente ue charge de travail importante. A mois que ... ?

C'est une idée, mais à mon avis pas très utile sur le GPS car il y a de grandes chances que ce soit illisible et surtout super lent.
On recherche surtout des infos semblables aux cartes IGN, donc restons en à la courbe de niveau.

A+

lejeff

101 Posts

Posted - 09/10/2007 : 18:25:53

Et voilà http://www.gpspassion.com/forumsen/topic.asp?TOPIC_ID=86043 pour les liens hypertext des posts de gpsmi (voir plus haut dans cette page)

Ca fait un peu de place

Edited by - lejeff on 09/12/2007 07:39:48

newton_

434 Posts

Posted - 09/10/2007 : 18:28:21

Précisément Carto utilise ce type de dégradé !!!

C'est une idée à méditer ...

Reste la réactivité de l'affichage ...

Je vais mettre un dual-core 4200 dans mon 60Csx ...
avec une geforce 8 ...

lejeff t'es trop bon seigneur....
perso j'l'aurais pas fait ...

Mais c'est cool pour .....les visiteurs !

Toi qui veut t'amuser fait le lien sur le numéro

42
Utilisation de GenTyp

Edited by - newton_ on 09/10/2007 18:38:15

gpsmi

313 Posts

Posted - 09/11/2007 : 06:34:04

Avez-vous remarqué la différence d'infos données par MetroGuide et GPSTopo ?

Dans GPSTopo, il s'agit de panoramas (points de vue)
Dans MetroGuide, nous avons affaire à des curiosités

papounet1996

34 Posts

Posted - 09/11/2007 : 11:15:30

quote:

Originally posted by exxodus

L'un d'entre vous a t il deja essayé de coloriser les polygones de diff. de niveau, en y appliquant par exemple des trames semi transparente qui en se chevauchant rendrait les zones les plus hautes, plus opaque ? Je supose que la charge "machine" est alors trs (trops) importante ?

Cela implique de transformer les LUNEs en POLY ce qui, je vous l'accorde en terme de topo complete représente ue charge de travail importante. A mois que ... ?

Il y a de tres bonnes explication sur le site de cgpsmapper
http://cgpsmapper.com/download/Creating%20custom%20types%20to%20represent%20elevation%20data.pdf
avec comment transformer les poly-lines des courbes de niveau en polygones, et comment creer des "patterns" pour empiler des polygones et creer des couleurs plus ou moins denses.
(je pense neamoins que les patterns de cet article superposables a 4 peuvent etre remplacer par des patterns superposables a 8 ou a 9.)

et des realisations impressionantes sur la transformation des donnees d'altitude radar en courbes de niveaux pour l'ensemble du Royaume Uni
http://www.smc.org.uk/ContourMaps.htm

L'interet de cette manip:
1. il n'exist pas de TOPO garmin pour le RU.
2. donc, il est possible de superposer les courbes d'alitude crees gracieusement par ces utilisateurs avec Metroguide UK
voir par exemple
http://www.paulmac.force9.co.uk/geo/guidepp3.html

Il existe des outils un peu fou pour transformer les courbes de niveau
notamment DEM2TOPO
http://people.uleth.ca/~brad.gom/dem2topo/
avec la procedure complete
http://home.cinci.rr.com/creek/garmin.htm

L'une des meilleures source pour les donnees DEM est
http://www.viewfinderpanoramas.org/dem3.html
et bien sur
http://www.gpsmaps.de/page2.htm
ou encore
http://www.ppgis.net/dem.htm

Si je suis venu a lire avec attention ce fascinant topic sur les TYP, c'est parce qu'il me semble enfin permettre de creer des cartes GPS uitlisables pour des regions reculees (Algerie, Jordanie, Mali...) en superposant aux cartes existantes (souvent anciennes et d'origine russes a 100.000) les donnees d'altitudes les plus recentes.

Il ne s'agit plus d'optimiser les TYP pour l'affichage sur le GPS, mais de pouvoir planifier et suivre des voyages avec Mapsource et le GPS grace a des TYP mettant en valeur la topographie de maniere explicite.

Tout ca pour dire que je pense que les courbes de niveau principales (100m) necessitent un rendu plus 'fort' que les courbes mineures.
les differences de couleurs roses claire-roes fonce sont trop faibles.

newton_

434 Posts

Posted - 09/11/2007 : 12:12:39

impressionantes les courbes de niveaux rapprochées !
on à presque la simulation d'un 3D
et la sensation 'physiologique' ! de la déclivité
Là c'est pour moi ce sera mon nouveau jeu
Bien avancé Papounet !!!

Au fait G_ j'ai fais une rando la nuit passée
20km Chantilly jusqu'à 2h30
Sanglier,Cerf le top !
Vraiment bien le topo nuit!

Les courbes de niveaux c'est une histoire redondante
mais pour autant toujours importante !

Il semble que les logs liés soient efficaces
WAIT and WORK and SEE

lejeff

101 Posts

Posted - 09/11/2007 : 12:52:03

quote:

Originally posted by papounet1996

quote:

Originally posted by exxodus

L'un d'entre vous a t il deja essayé de coloriser les polygones de diff. de niveau, en y appliquant par exemple des trames semi transparente qui en se chevauchant rendrait les zones les plus hautes, plus opaque ? Je supose que la charge "machine" est alors trs (trops) importante ?

Cela implique de transformer les LUNEs en POLY ce qui, je vous l'accorde en terme de topo complete représente ue charge de travail importante. A mois que ... ?

Certainement une des méthodes utilisées par nos amis espagnols pour produire les cartes gratuites accessibles ici
http://www.foromtb.com/showthread.php?t=77931

A+

cricri31

France
58 Posts

Posted - 09/11/2007 : 13:01:43

quote:

Originally posted by lejeff

[quote]
On recherche surtout des infos semblables aux cartes IGN, donc restons en à la courbe de niveau.

A+

ça c'est votre "délire"

merci de nous laisser nous exprimer

toutes les idées sont bonnes à prendre, demain il en jaillira peut etre une qui vous fera remettre votre boulot en cause

je m'interresse à vos tests et résultats, mais je ne les utilises pas, ça ne convient pas du tout à ce dont j'ai besoin dans mon GPS

ce n'est pas pour autant que je vous demande de ne pas continuer à travailler dans cette direction

je pourrai par exemple dire que plus de 70 pages sur ce topic, quand 15 suffirait largement est une dérive de votre délire

et qu'on en paye tous le prix lorsqu'on essaye d'y trouver une info ...

sans rancunne

newton_

434 Posts

Posted - 09/11/2007 : 13:19:11

çà fait mal mais c'est si vrai !
Seule solution
Réduire la police de caractéres 15/70 * 70 = 15

cypresssoad666

27 Posts

Posted - 09/11/2007 : 17:57:37

quote:

Originally posted by cricri31

quote:

Originally posted by exxodus

L'un d'entre vous a t il deja essayé de coloriser les polygones de diff. de niveau, en y appliquant par exemple des trames semi transparente qui en se chevauchant rendrait les zones les plus hautes, plus opaque ? Je supose que la charge "machine" est alors trs (trops) importante ?

Cela implique de transformer les LUNEs en POLY ce qui, je vous l'accorde en terme de topo complete représente ue charge de travail importante. A mois que ... ?

salut , ce que tu a fait m'interresse enormement en ce qui concerne les niveaux!!
peut tu metre le typ à disposition de sorte a ce qu'un puisse voir la procédure.ça serai vraiment sympas!!

cypresssoad666

27 Posts

Posted - 09/11/2007 : 18:07:20

GPSMI pourquois autant de violet dans tes cartes en ce moment???
je les ai pas essayé mais vu que le tracet itinérraire est violet ça doit pas bien rendre non???

je me langui que mon ordi remarche et que je puise tester tous vos Typs!!!!

newton_

434 Posts

Posted - 09/11/2007 : 18:21:34

Je ne sais pas pour le choix
mais le rendu est très confortable
pour les yeux avec une définition :10/10

Puis quand vient la nuit ...
Toute cette mosaïque de couleurs où tu le veux te conduis...

reste les courbes...

cypresssoad666

27 Posts

Posted - 09/11/2007 : 18:23:26

http://www.gpspassion.com/forumsen/topic.asp?TOPIC_ID=86043

petite mise a jour , quand j'aurai plus de temps , je ferai mieux

gpsmi

313 Posts

Posted - 09/11/2007 : 18:56:17

@ cypresssoad666, pour l'explication du "autant de violet", c'est le fruit de tests successifs sur le terrain. L'écran tel qu'il est constitué rend bien cette couleur. Et par ici, on a de la lumière et des lavandes qui se voient de loin.

C'est pas trop mon style mais je suis capable , moi aussi, d'utiliser un ton qui a mon avis n'est pas favorable à des échanges sereins. Voiçi ma pensée du jour en 3 points :

Autant je comprends bien la différence entre une route goudronnée et un chemin, autant je voudrai qu'on m'explique sérieusement ce qu'on ressent de plus de rouler sur une départementale par rapport à une nationale, de voir que la route est rouge ou bien jaune, quelle est gérée par une collectivité ou bien une autre.

Autre chose, il faut être sérieux, des TYP dans lesquels les sentiers sont représentés par un trait pointillé d'une épaisseur de 1, c'est pas fait pour bien les voir sur l'écran du GPS, surtout lorsqu'on roule avec un engin. Où alors on marche à côté.

Enfin, qui a le courage de mettre en évidence les nouveautés sur les TYP apparues entre la page 15 et la page 80 ?
Je ne parle pas de l'engouement créé chez les uns et les autres ...

cypresssoad666

27 Posts

Posted - 09/11/2007 : 19:30:33

je verai bien quand mon ordi remarchera!! je pense que tu a raison!
pour ce qui est des départementales et nationnales, c'est clair qu'il n'y a aucune différence.

cricri31

France
58 Posts

Posted - 09/11/2007 : 20:03:02

quote:

Originally posted by cypresssoad666

salut , ce que tu a fait m'interresse enormement en ce qui concerne les niveaux!!
peut tu metre le typ à disposition de sorte a ce qu'un puisse voir la procédure.ça serai vraiment sympas!!

le TYP n'a pas survécu à un crash/réinstallation du PC

le principe est le suivant une fois les lignes transformées en polygones

j'avais utilisés des codes hexa de polygones dispos depuis mapedit pour ne pas "prendre" des polygones servant dans les cartos garmin

on se retrouve avec une couleur/motif par niveau (un type de polygone pour une altitude) et les codes dispos ne sont pas légion , de mémoire j'en avais une douzaine il me semble.

ça ressemble à la méthode expliquée dans un pdf dispo sur le site de cgpsmapper, à part la partie objets polygones "inventés" par gpsmapedit (ce qui permet plus que la méthode utilisée dans le didactitiel qui "prend" des types de poly peu utilisés dans les cartos garmin)

cypresssoad666

27 Posts

Posted - 09/11/2007 : 20:57:51

quote:

Originally posted by cricri31

quote:

oups dsl mais je suis bidon moi!
comment tu transforme une ligne en polygone??
et c'est koi les codes hexa polygones??

cricri31

France
58 Posts

Posted - 09/11/2007 : 22:57:14

arfff, ça va etre trop long à expliquer ici,
regardes les tutos sur gpsmapedit, et la doc de cgpsmapper pour les explications sur les codes objets (lignes, polygones etc)

transformer les courbes de niveaux qui sont des polylines en polygones se fait en une manip dans mapedit, ensuite il faut attribuer un type d'objet polygone particulier à chaque niveau que tu veux voir avec une couleur particulière dans le résultat final, car le typ affectera une couleur/motif à un objet (et toi tu en veux un certain nombre, au moins 1 tous les 100m entre 0 et 2000m j'imagine)
pour ça rien ne vaut l'édition avec une macro du fichier *.mp de tes polygones de niveau (du genre une recherche sur le label 100m = objet 0x12 par exemple), c'est bien plus simple que la selection manuelle dans mapedit de chaque polygone ;)

bref, c'est fort fastidieux :o)
j'ai laissé tomber ce genre de tests, j'attends l'implémentation des données d'altitude dans cgpsmapper... (on peux rever, non :o) )

newton_

434 Posts

Posted - 09/12/2007 : 03:22:22

Un randonneur qui n'est pas totalement insensé ,
sort avec un GPS une carte IGN et une Boussole.

Aussi précis et fiable soit le gps (ex:60Csx)
il ne peut fournir autant d'informations que la carte ,consentez ce point !

Considérons par ailleurs que les cartes les plus "utilement" construites ,et pour l'oeil et pour le repérage sur le terrain sont les cartes IGN !

Ce qui nous conduit tout naturellement à une cohérence de fait !!!!!

La Typologie , les TYP ,se doivent d'approcher un maximum les cartes IGN !

C'est inéluctable
J'en fais l'expérience à chaque rando !!!
Plus encore si l'aventure nous porte au hors-sentier!

Les nationales en rouge les départementales appartiennent à notre inconscient collectif
modelé dès l'enfance !!!!!Cartouche rouge ,jaune,blanc ...
Autant d'infos utiles sur le terain !

Quelle cartes utilisent les militaires et pourquoi ???De même que la gendarmerie !

Sérieux il m'est inconcevable de n'utiliser que le GPS , L'IGN est autrement plus parlant et donc par exemple Carto !

D'où la necessité de s'en rapprocher!
Hélas carto n'est pas routable!
Mais je peux avancer sans risque qu'au jour où il le deviendrait ...
Le Trépas de Garmin sonnerait ...

Je prépare sur carto
Je transfère dans Le 60Csx
Sur le terrain je DOIS INEXORABLEMENT à un moment ou un autre
vérifier ma position Garmin sur la Carte IGN !!!
En utilisant un maximum d'indices autour de moi ,
qui figurent sur la carte IGN !!

CQFD !!!!!

Edited by - newton_ on 09/12/2007 03:30:14

newton_

434 Posts

Posted - 09/12/2007 : 03:37:05

essayez de sortir avec le garmin
et une carte imprimée de mapsource
Vous ne le feriez pas !
Et vous auriez raison!

Tout est là!!!

bon je retourne à 1789 ; Robespierre,Danton,Saint just(un enfoiré,un vrai !)Marie-Antoinette (qui voulait vendre la France) et le bon Louis XVI (un faible soumis à sa femme ).Passionnant et riche d'enseignements !!!

Edited by - newton_ on 09/12/2007 03:50:08

gpsmi

313 Posts

Posted - 09/12/2007 : 06:27:10

Allez, je reprends point par point tes explications newton_ :
Tu dis : "Un randonneur qui n'est pas totalement insensé ,
sort avec un GPS une carte IGN et une Boussole.

D'entrée, je ne suis pas d'accord. Le randonneur n'est pas forcément un explorateur qui part en expédition dans des zones reculées où il ne rencontrera plus personne pendant plusieurs jours. C'est souvent une personne (ou un groupe) qui part faire une ballade parce qu'il a vu un itinéraire intéressant dans un guide touristique, sur Internet ou dans un dépliant, ou bien parce qu'il a entendu parlé d'une curiosité à découvrir. Il peut avoir dans son sac à dos, à côté de sa bouteille d'eau, son guide touristique, une impression de son trajet qu'il a préparé et qui provient de MapSource ou même de simples noms de lieux. C'est pas pour autant qu'on peut le qualifier "d'insensé".

Tu dis : "Aussi précis et fiable soit le gps (ex:60Csx)
il ne peut fournir autant d'informations que la carte, consentez ce point !"

Certes, nos GPS ne sont pas capables d'avaler toutes les données de BD Topo, BD Alti et autres sources d'infos multiples. GPSTopo a du faire des choix. Mais les questions utiles qu'on peut se poser sont :
- les infos disponibles dans nos GPS sont-elles suffisantes pour s'orienter sur le terrain ?
- le choix qui a été fait est-il pertinent ?

Tu dis : "Considérons par ailleurs que les cartes les plus "utilement" construites ,et pour l'oeil et pour le repérage sur le terrain sont les cartes IGN !

Il manque une précision importante pour les cartes dans ce que tu dis et qui fait toute la nuance : il s'agit de "cartes papier". Alors oui, tu as raison. Mais le sujet dont nous débattons ici, ce sont les cartes électroniques qui vont dans nos GPS. C'est une autre histoire parce que l'info passe par de minuscules écrans dont la couleur est comptée, sans parler de la luminosité et autres reflets.

Tu dis : " Ce qui nous conduit tout naturellement à une cohérence de fait !!!!!"

Est-ce à dire que la plupart des personnes sont incapables de faire une relation entre un écran de GPS et une carte IGN s'il manque les couleurs ? Pour ma part, je considère les utilisateurs de GPS comme des gens normaux qui sont aptes intellectuellement à mener des déductions, des investigations et autres opérations de corrélation nécessaires afin d'établir un parallèle entre le papier et l'écran, même si la couleur est changée.

Tu dis : "Les nationales en rouge les départementales appartiennent à notre inconscient collectif
modelé dès l'enfance !!!!!Cartouche rouge ,jaune,blanc ...
Autant d'infos utiles sur le terrain !"

Dans mon inconscient, je ne sais pas exactement ce qu'il y a, ce qui est la définition même de l'inconscient, non ?
En ce qui me concerne, je ne suis pas formaté de la sorte. Pour moi, une route peut être une départementale ou une nationale, j'en ai rien à cirer. J'apprécie son enrobé, son profilage, sa sécurité, ... et de fait,on voit bien que tous ces attributs ne dépendent absolument pas de la classification de la route (une départementale peut être bien mieux traitée qu'une nationale). La prise en charge des routes a changé dernièrement, je n'ai ressenti aucune impression différente.

Tu dis : "Quelle cartes utilisent les militaires et pourquoi ???De même que la gendarmerie !"

Les militaires utilisent des GPS, heureusement pour nous car notre dissuation française en prendrait un coup. Et le matos utilisé, ce n'est pas du bas de gamme. La gendarmerie n'est pas loin derrière.

Tu dis :" Sérieux il m'est inconcevable de n'utiliser que le GPS , L'IGN est autrement plus parlant et donc par exemple Carto !.
D'où la nécessité de s'en rapprocher!

Il s'agit bien d'une pratique qui t'est personnelle et pas forcement représentative. Ce qui détermine souvent le fait de sortir une carte ou pas, c'est la préparation de la ballade ou l'envie d'improviser sur place. Le GPS est formidable pour ça car il recalcule la destination. Pour moi, le GPS me donne ma position, c'est ce qui manque tragiquement sur la carte papier. Le GPS me parle donc bien plus précisément et j'adapte la carte autour du GPS et non l'inverse. L'idéal, c'est d'avoir une carte qui ressemble à ce que je vois sur le GPS. D'où une impression MapSource dans mon sac.

Tu dis : ""Hélas carto n'est pas routable!"
Mais je peux avancer sans risque qu'au jour où il le deviendrait ...
Le Trépas de Garmin sonnerait ..."

Je ne me fais aucun souci pour Garmin qui sait prendre les virages commerciaux. Il n'y a qu'à voir comment aujourd'hui, il se place dans les GPS d'entrée de gamme !

Tu dis : "Je prépare sur carto, Je transfère dans Le 60Csx
Sur le terrain je DOIS INEXORABLEMENT à un moment ou un autre vérifier ma position Garmin sur la Carte IGN !!!
En utilisant un maximum d'indices autour de moi ,
qui figurent sur la carte IGN !!

Je ne comprends pas la finalité de ta manip. J'imagine que c'est pour vérifier que ton GPS te donne la bonne position et fonctionne correctement. Zen, fais-lui confiance, il est fiable. A moins que ce soit pour sortir le grand jeu de l'explorateur, suréquipé de matériel.

C'était ma pensée claire du matin.

Mago77

35 Posts

Posted - 09/12/2007 : 09:52:18

@GPSMI et à tous
Sur la couleur des routes tu as parfaitement le droit d'aimer le violet, mais la justification basée sur le vécu... Est-ce par hasard que dans tous les pays on retrouve une standardisation des couleurs utilisées pour dessiner les routes; Rouge pour les grands axes, Jaune pour les routes secondaires, blanche pour les routes locales.... Il y a plus de variétés pour les autoroutes et les itinéraires touristiques en vert ou surlignés en vert. Je pense que l'IGN, Michelin peuvent faire valoir un certain vécu et savoir faire doit on tout redécouvrir ?.
Toutes les routes goudronnées ne sont égales pour le randonneur on n'imagine pas un GR suivant une Nationale par contre cela arrive pour les petites routes.
On devrait faire les mêmes distinctions pour les chemins et routes non revêtues, dans ce domaine l'IGN est nul comparé aux suisses, autrichiens et espagnols.

Vouloir obtenir un look Carto ? Bof, cela n’a pas de sens, ce qui compte c’est la lisibilité et le confort d’utilisation. L’IGN n’est pas un modèle de lisibilité et il se force à copier les Michelin ou l’on peut d’un coup d’œil se situer.
Sur les points pourquoi redessiner les cimetières, les sommets (les plaines c’est plus fort et à la limite du stupide) etc… qui sont déjà présents dans GPSTopo. Le changement crée l’illusion du progrès.
Qui a déjà fait des suggestions d’améliorations à GPSTopo ? Cricri ?

Attendons maintenant les créations de Cret ….
Et bravo pour vos productions

MG
Nuvi 660T, 60CX, Maps GPSTopo de 1 à 10 & Topo Espana

newton_

434 Posts

Posted - 09/12/2007 : 10:13:33

Bonne explication linéaire du texte ...
Qui a le mérite de la ... réactivité

Toutefois une remarque ..
IL MANQUE 1789 !!!

Je reviendrai sur certains points..

Edited by - newton_ on 09/12/2007 10:15:54

gpsmi

313 Posts

Posted - 09/12/2007 : 11:01:21

@ Mago77, le problème est bien là : la standardisation. Elle est stupide et dangereuse pour nous.
Stupide quand derrière il n'y a de véritables raisons autres que de classer les routes par ordre d'importance. Je comprends bien qu'un état se préoccupe de la chose mais nous promeneur, randonneur ou grand explorateur, utilisateur de notre petit GPS, nous n'avons pas du tout les mêmes préoccupations.

Dangereuse car celui qui ne correspond pas au standard, apparaît immédiatement comme mauvais. Il faut y réfléchir et éviter d'entrer dans le jeu des grandes boîtes (qui veulent imposer leur propre standard) pour lesquelles leur raison d'être, c'est le profit (certes légitimes mais néanmoins le profit). Pour nous, c'est le plaisir grâce à la fonctionnalité du TYP.

Perso, je pense avoir plus de vécu sur l'utilisation d'un GPS qu'une entreprise qui fabrique des cartes, aussi ancienne et importante soit-elle. Je fais très attention à ne pas faire d'amalgame sur ce sujet. On voit bien les balbutiements de l'Evadeo, le produit IGN en vient à reprendre des fonctionnalités déjà très anciennes des GPS Garmin (voir le forum spécifique sur GPSPassion). Personne chez eux n'y avait pas pensé au départ, semble-t-il ... Les nouveaux venus dans le monde du GPS ne rendent pas toujours une copie propre pour leur premier modèle, ce qui montre bien qu'il n'ont pas le vécu nécessaire sur ce sujet.

Encore une fois, attention à mon sens de ne pas confondre la lisibilité entre :
- une carte papier tirée avec les moyens de reproduction actuels
- et une carte qui s'affiche sur le petit écran LCD de nos GPS

Bonnes ballades et merci pour les compliments

Edited by - gpsmi on 09/12/2007 11:11:59

newton_

434 Posts

Posted - 09/12/2007 : 11:18:04

Je Maintiens et Persiste

1 : GPS + CARTE IGN PAPIER + BOUSSOLE

2 : Aucun militaire , ni gendarme , jamais
n'utilisera un gps seul , carte papier ign oblige ! (souvenez vous quand l'un d'entre nous avait
malencontreusement fait tomber son Gps dans l'eau...)

3 : Je pratique pas mal de hors route
Crois moi la carte papier est absolument necessaire !!!
Et sans "me la raconter" = pédantisme mal placé
A l'aube , au crépuscule , sous les reflets cendrés de la lune c'est encore la carte qui prends
le pas .Les repères visuels (stèle , tombe , un chêne
séculaire foudroyé )figurent sur la carte papier.

Toutefois je reconnais que pour SUIVRE un tracé ,une
route ,les Garmin suffisent !
Y'a pas de suréquipé ou bien de la même manière
que le guide touristique en livre !!!

Vous savez tous que le travail effectué par l'équipe
est formidable et constructif y'a pas photo !!!

Mais je reste optimiste et convaincu mordicus quand
bien même :
"Au village j'aurais mauvaise réputation ..."

GPSMI toi t'es un artiste , moi un baroudeur
l'empirisme a son bien fondé!!!

le standart c'est un peu de ... Portabilité ... en plus
